Способ антипомпажной защиты и регулирования давления нагнетания турбокомпрессора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 775399
Авторы: Гильмутдинов, Семенов
Текст

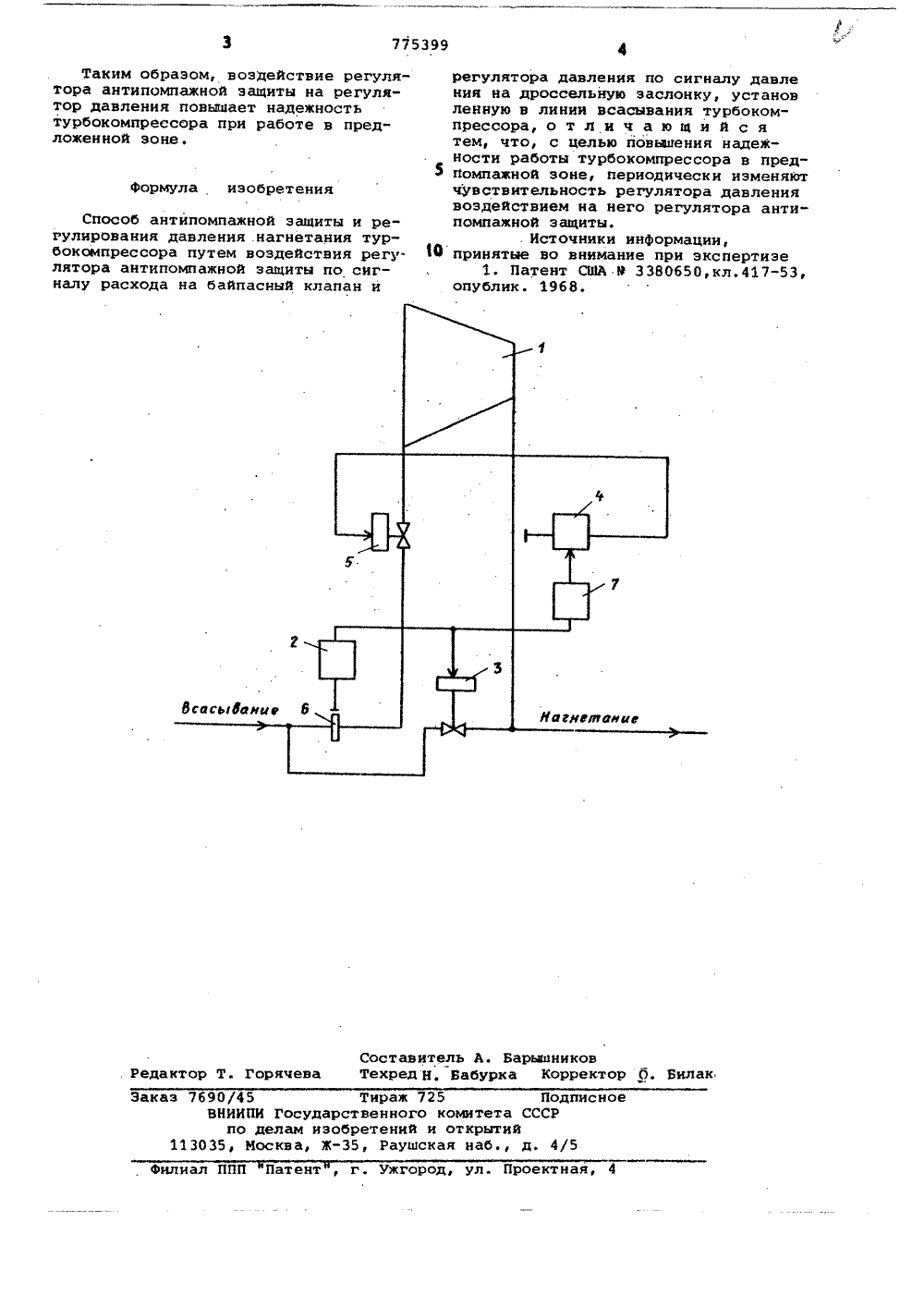

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Сфаетскнк Соцнапнстнческнк Реснубннк(51) М. Кл. Г 04 О 27/02 Г 04 0 27/00 Государственный комитет СССР ио делам изобретений и открытий(23) ПриоритетОпубликовано 301 0.80.Бюллетень Йф 40 Дата опубликования описания 30. 10. 80(54) СПОСОБ АНТИПОМПАЖНОЙ ЗАЩИТЫ И РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ НАГНЕТАНИЯ ТУРБОКОМПРЕССОРА1Изобретение относится к области антипомпажной защиты и регулирования давления турбокомпрессоров.Известен способ антипомпажной защиты и регулирования давления нагне тания турбокомпрессора путем воздействия регулятора антипомпажной защиты по сигналу расхода на байпасный клапан и регулятора давления по сигналу давления на дроссельную заслон О ку, установленную в линии всасывания турбокомпрессора 1.Недостатком известного способа является малая надежность работы турбокомпрессора в предпомпажной зоне из за взаимного влияния регуляторов давления и антипомпажной защиты.Целью изобретения является повышение надежности работы турбокомпрессора в предпомпажной зоне. 20Указанная цель достигается тем, что периодически изменяют чувствительность регулятора давления воздействием на него регулятора антипомпажной защиты. 25На чертеже представлена схема устройства, реализующего данный способ.Устройство. содержит компрессор 1, регулятор 2 антипомпажной защиты, байпасный клапан 3 с приводом, регу- ЗО 2лятор 4 давления, дроссельную заслонку 5 с приводом, а также датчик 6 расхода и преобразователь 7.Предлагаемый способ реализуется в указанном устройстве следующим образом.При работе турбокомпрессора 1 в режиме, отличающемся от предпомпажного, регулятор 2 антипомпажной защиты по сигналу датчика 6 расхода держит байпасный клапан 3 в закрытом состоянии, а сигнал на выходе преобразователя 7, поступающий на регулятор 4 давления, равен нулю, Регулятор 4 давления поддерживает необходимое давление нагнетания воздействием на дроссельную заслонку 5. При снижении расхода через компрессор до уровня помпажного регулятор антипомпажной защиты подает сигнал на байпасный клапан, открывая его до положения, обеспечивающего минимально допустимый расход, и одновременно через преобразователь воздействует на регулятор давления, периодически снижая его чувствительность для предотвращения реакции регулятора давления на возникающиевозмущения.775399 формула изобретения Составитель А. БарьианиковРедактор Т. Горячева Техред И, Бабурка Корректор О. Б Тираж 725 твенного комитета ретений и открыти 5, Раушская наб.,каэ 7690/45 Подписно ВНИИПИ Государс СССР по делам изоб й 113035, Москва, Жд. 4/5ал ППП Патент , г. Ужгород, ул. Проектная Таким образом, воздействие регулятора антипомпажной защиты на регулятор давления повышает надежность турбокомпрессора при работе в предложенной зоне. Способ антипомпажной защиты и регулирования давления .нагнетания турбокомпрессора путем воздействия регу. лятора антипомпажной защиты по сигналу расхода на байпасный клапан и регулятора давления по сигналу давления на дроссельную заслонку, установленную в линии всасывания турбокомпрессора, о т л и ч а ю щ и й с ятем, что, с целью повьыения надежности работы турбокомпрессора в предпомпажной зоне, периодически изменяютчувствительность регулятора давлениявоздействием на него регулятора антипомпажной защиты.. Источники информации,принятые во внимание при экспертизе1. Патент США Р 3380650,кл.417-53,опублик. 1968.
СмотретьЗаявка
2580722, 17.02.1978
ПРЕДПРИЯТИЕ ПЯ А-3884
СЕМЕНОВ ЮРИЙ АЛЕКСАНДРОВИЧ, ГИЛЬМУТДИНОВ ФАРУК ЯРКАМОВИЧ
МПК / Метки
МПК: F04D 27/02
Метки: антипомпажной, давления, защиты, нагнетания, турбокомпрессора
Опубликовано: 30.10.1980
Код ссылки
<a href="https://patents.su/2-775399-sposob-antipompazhnojj-zashhity-i-regulirovaniya-davleniya-nagnetaniya-turbokompressora.html" target="_blank" rel="follow" title="База патентов СССР">Способ антипомпажной защиты и регулирования давления нагнетания турбокомпрессора</a>
