Способ определения силы реакции паров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 774859
Авторы: Веригин, Ерохин, Комиссаров, Резниченко
Текст

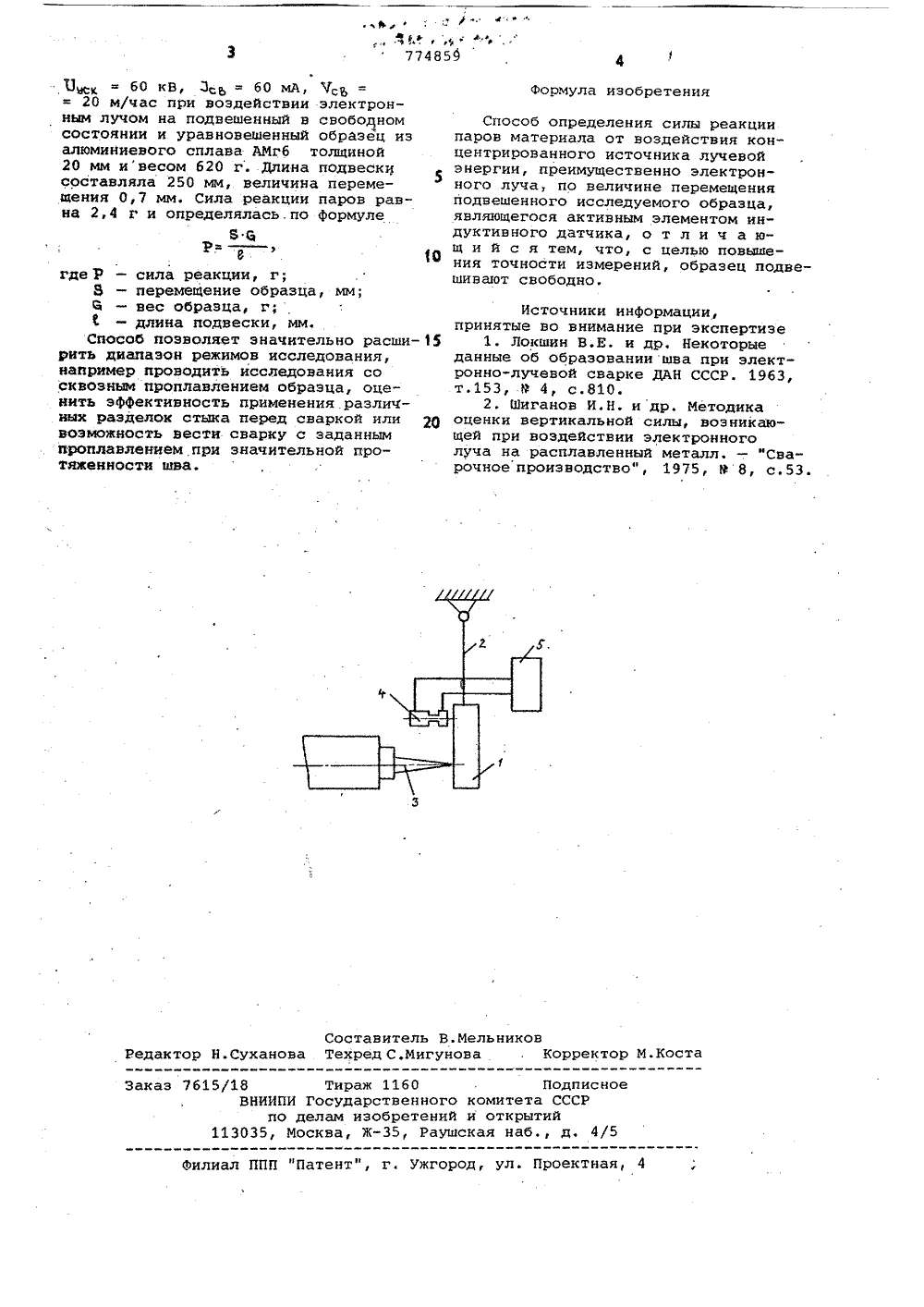

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 050278 (21) 2583146/25-27 (51)М )(л с присоединением заявки М В 23 К 15/00 Государствеииый комитет СС СР по аелаю изобретеиий и открытий(54) СПОСОБ ОПРЕДЕЛЕНИЧ СИЛЫ РЕАКЦИИ ПАРОВ Изобретение относится к сварке плавлением, преимущественно к электронно-лучевой сварке, в частности к способам определения силы реакции .йа" ров сварочной ванны.Известен способ определения силы реакции паров при сварке электронным лучом, заключающийся в регистрации изменения тока в цепи индуктивного датчика, механически связанного с 10 образцом, расположенным на рычажных весах и уравновешенным противове" сом 13.Недостатками данного способа являются невозможность проведения исследований на режимах сварки со сквозным проплавлением и измерения динами" ческой силы реакции.Наиболее близким по технической сущности и достигаемому эффекту к 2 О изобретению является способ определения силы реакции паров материала от воздействия концентрированного источника лучевой энергии, преимущественно электронного луча, по величине пере мещения подвешенного исследуемого образца, являющегося активным элементом индуктивного датчика 21.Однако этот способ не обеспечивает необходимой точности измерений.т2Целью изобретения явлтется повышение точности измерений.Поставленная цель достигается благодаря тому, что исследуемый образец подве;ивают свободно.На чертеже показана схема осуществления способа.При воздействии на свободно подвешенный и уравновешенный исследуемый образец 1, закрепленный на подвеске 2, концентрированным источником энергии, в частности электронным лучом 3, в зоне воздействия возникает реактивная сила, под действием которой исследуемый образец 1 перемещается от положения равновесия на некоторую величину. Это изменение фиксируют бесконтактным индуктивным датчиком 4 н передают на регистрирующий прибор 5. По величине перемещения определяют силу реакции паров.Свободное подвешивание исследуемо- го образца, одновременно являющегося активным элементом индуктивного датчика, позволяет повысить точность измерения за счет свободного перемещения образца,Способ был опробован на электронно-лучевой установке ЭЛУс энергетическим блоком БЭПна режимах774859 4 Формула изобретения Составитель В.Мельниковедактор Н.Суханова Техред С,Мигунова . Корректор М.Коста/18 Тираж 1160ВНИИПИ Государственногопо делам изобретений 13035, Москва, Ж, Рауш каз 761 о Подпомитета СССоткрытийая наб., д,Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 жк =60 кв, З,Ь 60 мд, у,20 м/час при воздействии электронным лучом на подвешенный в свободномсостоянии и уравновешенный образец изалюминиевого сплава АМгб толщиной20 мм ивесом 620 г. Длина подвескисоставляла 250 мм, величина перемещения 0,7 мм. Сила реакции паров равна 2,4 г и определялась.по Формуле8 Яе 10где Р - сила реакции, г;8 - перемещение образца, мм;Й - вес образца, г;- длина подвески, мм,Способ позволяет значительно расширить диапазон режимов исследования,например проводить исследования сосквозным проплавлением образца, оценить эффективность применения различных разделок стыка перед сваркой иливоэможность вести сварку с заданнымвроплавлением при значительной протяженности шва. Способ определения силы реакциипаров материала от воздействия концентрированного источника лучевойэнергии, преимущественно электронного луча по величине перемещенияподвешенного исследуемого образца,являющегося активным элементом индуктивного датчика, о т л и ч а ющ и й с я тем, что, с целью повышения точности измерений, образец подвешивают свободно,Источники информации,принятые во внимание при экспертизе1. Локшин В.Е. и др, Некоторыеданные об образовании шва при электронно-лучевой сварке ДАН СССР. 1963,т.153, Р 4, с.810.2. Шиганов И.Н. и др. Методикаоценки вертикальной силы, возникающей при воздействии электронноголуча на расплавленный металл. - "Сварочное производство", 1975, 9 8, с,53.
СмотретьЗаявка
2583146, 28.02.1978
ПРЕДПРИЯТИЕ ПЯ М-5671
ВЕРИГИН АЛЕКСЕЙ МИХАЙЛОВИЧ, ЕРОХИН АНДРЕЙ АЛЕКСАНДРОВИЧ, РЕЗНИЧЕНКО ВИКТОР ФРЕДОВИЧ, КОМИССАРОВ ГЕННАДИЙ ГУРЬЕВИЧ
МПК / Метки
МПК: B23K 15/00
Опубликовано: 30.10.1980
Код ссылки
<a href="https://patents.su/2-774859-sposob-opredeleniya-sily-reakcii-parov.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения силы реакции паров</a>
