Устройство для приема частотно-модулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 77483
Автор: Кларк
Текст

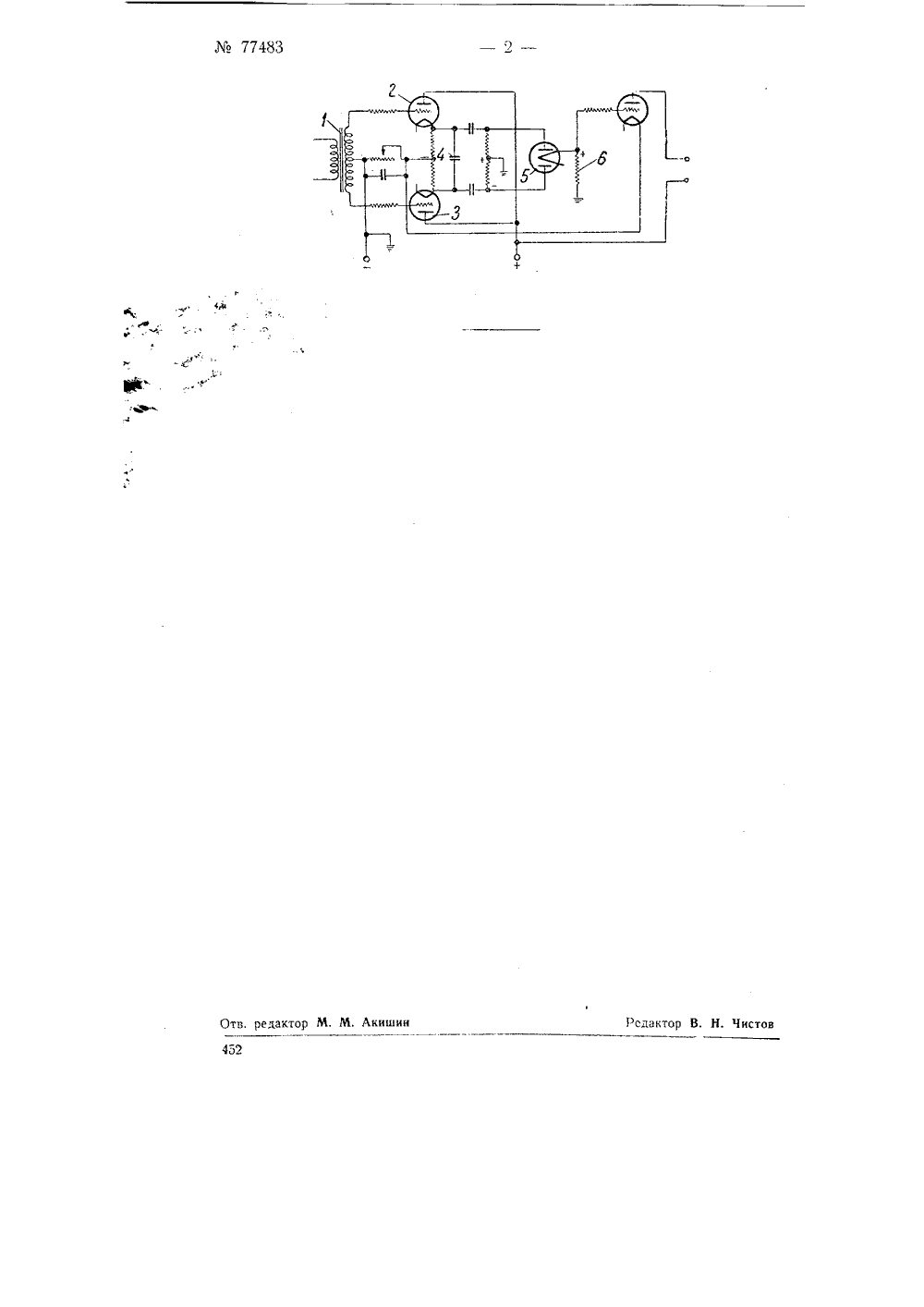

Лй 77483 Класс 21 аф, 29 СССР ЕТЕНИЯ ИЗОБ АТЕНТ РОМЫШЛЕННО с Ц1 НОГ ЛА зобретатель иностра ла НО-МОДУЛИ АСТ АЛО ТВО ДЛЯ ПРИЕМАСИГ СТРО гоня 1940 года в Народный комиссариат электропромышленности СССР эа М 308190 Заявлен Опубликовано сентября 1949 го дмет изобретени она в риме 29" АВНОЕ УПРАВЛЕНИЕ ЭЛЕКТ Действительный ДПри приеме частотно-модулированных сигналов обычно применяются фильтры, преобразующие частотную модуляц 1 по в модуляцию по амплитуде. При использовании этих фильтров предъявляется ряд требований к принимаемым сигналам, например, сигнал не должен иметь модуляции по амплитуде, в противном случае на выходе будут искажения.С целью устранения этого недостатка, согласно изобретению, в устройстве для приема частотно-модулированных сигналов вместо фильтров применяется схема с двумя тиратронами, включенными по двухтактной схеме.На чертеже изображена схема детекторного каскада приемника, выполненного согласно изооретению.Сигнал подводится к входному трансформатору 1, две секции вторичной обмотки которого присоеди нены к входу тиратронов 2 и 3 п двухтактной схеме.Для гаапения одного тиратр момент зажигания другого и нен конденсатор 4, напряжение с которого подается на аноды двоиного диода б. В цепь катода двойного диода включено сопротивление б, через которое проходят импульсы постоянного тока. Амплитуда этих токов постоянна и определяется параметрами схемы, а средняя сила тока зависит от числа импульсов, т. е, от частоты модуляции принятого сигнала. Напряжение на сопротивлении б, зависящее только от частоты модуляции, подается в следующие каскады приемника. Устройство для приема частотномодулированных сигналов, о т л и - ч а ю щ е е с я применением двух детектирующих тиратронов, соединенных по двухтактной схеме с последовательно включенными сопротивлениями и емкостью, с целью получения импульсов с постоянной амплитудой и с частотой, соответствующей вспомогательной частоте сигналов.
