Уплотнение

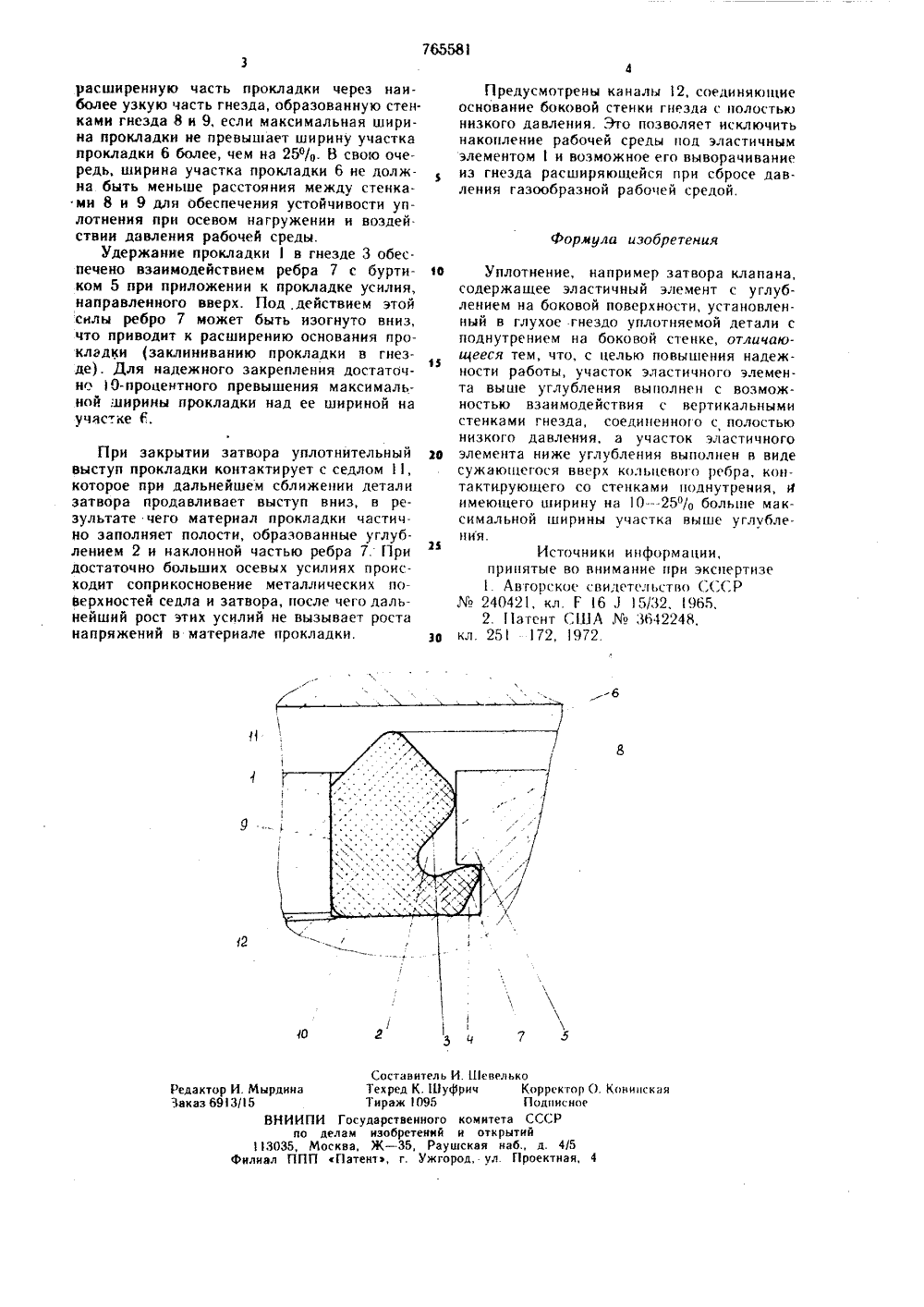

СоюСоветснмкСоциалмстмческмкРеслублмк ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет Опубликовано Дата опублик 9.80. Бюллетень3 53) УДК 62 .646 (088.8) делам нзобретеннй н открытий ания описания 28.09.-Мчщффщщ10 ТН ЕНИЕ Изобретение относится к арматуростроеник, в частности к уплотнякщим элементам затворов зацорцых устройств.Известно уплотнение с соотцошецием объ емов уплотняющих элементов и канавок под них равным 1,31,8 11.Известно также уплотнение, содержайее эластичный элемент с углублением на боковой поверхности, установленный в глухое гнездо уплотцяемой детали с поднутрением на боковой стенке 2) .Недостатками известных устройств являются недостаточная надежность, сложность монтажа и неудобство эксплуатации.Цель изобретения - повышение надежности работы.Поставленная цель достигается выполнением участка эластичного элемента выше углубления с возможностью взаимодействия с вертикальными стенками гнезда, соединенного с полостью низкого давления, а участка эластичного элемента ниже углубления - в виде сужающего вверх кольцевого ребра, контактирующего со стенками поднутрения, и имеющего ширину на 10 - 25% больше максимальной ширины участка выше углубления. На чертеже изображено сечение затвора клапана с уплотнением.Уплотнение выполнено в виде эластичной прокладки 1, изготовленной из резины и имеющей на боковой поверхности кольце.5вое углубление 2. Прокладка 1 помещена в глухое гнездо .-образной формы 3 с поднут.ренцем 4, ограничецным сверху буртиком 5.Углубление 2 прокладки расположено между верхним,участком эластичной прокладки 6 и кольцевым ребром 7, ограниченным дву- В мя коническими поверхностями, сходящимися к округленной вершине, которая установлена с контактом к стенкам поднутрения.Участок прокладки 6 установлен с возможностью взаимодействия с вертикальными стенками гнезда 8 и 9. Основание прокладки прилегает ко дну гнезда 10. Седло 11 клапана выполнено плоским, но возможно его выполнение коническим, сферическим или любой другой формы. В нижней части боко.вой стенки гнезда выполнен канал 2, соединяющий полость гнезда с полостью низкого давления клапана.При установке прокладкив гнездо 3ребра 7 изогнуты, блапдаря наличию углубления 2, что позволяет легко протолкнутьФормула изобретения ЭО 7 5 Шевелькоич КоррсктоПодписио ССР Составитель И.Тех ред К. 1 И уфр Тираж 1095 Государственного к елаи изобретений и сква, Ж - 35, Раушс Патент ь, г. Ужгоро Редактор И.МырдинаЗаказ 69 3/15ВНИИПяо13035,Филиал ПП Кониис митета С открытий ая наб.,ул. Пр тная расширеннук 1 часть прокладки через наиболее узкую часть гнезда, образованную стен. ками гнезда 8 и 9, если максимальная ширина прокладки не превышает ширину участка прокладки 6 более, чем на 25%. В свою очередь, ширина участка прокладки 6 не должЭ на быть меньше расстояния между стенками 8 и 9 для обеспечения устойчивости уплотнения при осевом нагружении и воздей. ствии давления рабочей среды.Удержание прокладкив гнезде 3 обеспечено взаимодействием ребра 7 с бурти в ком 5 при приложении к прокладке усилия, направленного вверх. Под,действием этой силы ребро 7 может быть изогнуто вниз, что приводит к расширению основания прокладки (заклиниванию прокладки в гнезде). Для надежного закрепления достаточ 15 но 10-процентного превышения максимальной ширины прокладки над ее шириной на участке 6. При закрытии затвора уплотнительный выступ прокладки контактирует с седлом 11, которое при дальнейшем сближении детали затвора продавливает выступ вниз, в результате чего материал прокладки частично заполняет полости, образованные углублением 2 и н,аклонной частью ребра 7. При достаточно больших осевых усилиях происХодит соприкосновение металлических поверхностей седла и затвора, после чего дальнейший рост этих усилий не вызывает роста напряжений в материале прокладки. Предусмотрены каналы 12, соедннякпцие основание боковой стенки гнезда с полостью низкого давления, Это позволяет исключить накопление рабочей среды под эластичным элементом 1 и возможное его выворачивание из гнезда расширяющейся при сбросе давления газообразной рабочей средой. Уплотнение, например затвора клапана, содержащее эластичный элемент с углублением на боковой поверхности, установленный в глухое гнездо уплотняемой детали с поднутрением на боковой стенке, отличающееся тем, что, с целью повыцения надежности работы, участок эластичного элемента выше углублении выполнен с возможностью взаимодействия с вертикальными стенками гнезда, соединенного с полостью низкого давления, а участок эластичного элемента ниже углубления выполнен в виде сужающегося вверх кольцевого ребра, контактирующего со стенками поднутрения, И имеющего ширину на 1025% больше максимальной ширины участка выше углублен ия. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство (:О:Р240421, кл. Г 16 1 15/32, 1965,2. 11 атент ГША3642248,кл. 251 172, 1972.
