Инъектор для нагнетания в грунт закрепляющего раствора

Номер патента: 753986

Автор: Кожин

ZIP архив

Текст

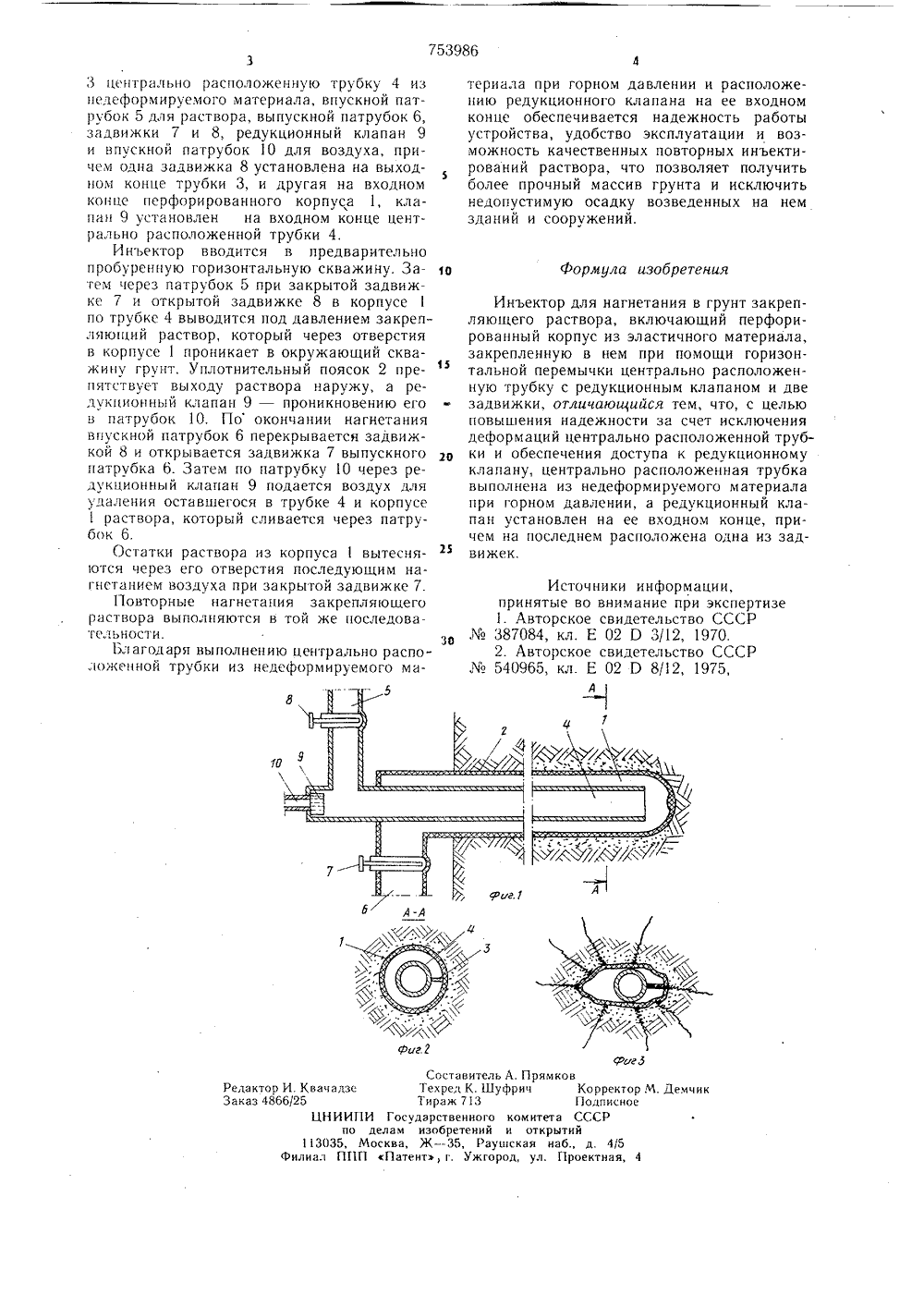

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 07.08.80. Бюллетень29Дата опубликования описания 15.08.80 по делам изобретений н открытий1Изобретение относится к области упрочнения грунта, в частности к устройствам для нагнетания закрепляющего раствора в горизонтально расположенные скважины под зданиями и сооружениями.Известен инъектор, включающий перфорированный корпус с редукционным клапаном на его конце и центрально расположенную трубу, выполненную из прочного материала 11.Недостатком данного инъектора является то, что он обеспечивает возможность лишь одноразового упрочнения грунта, что исключает его применение для повторных инъектирований при просадке укрепляемого массива грунта,Наиболее близким к изобретению из известных является инъектор, включающий перфорированный корпус из эластичного материала, закрепленную в нем при помощи горизонтальной перемычки центрально расположенную трубку с редукционным клапаном и две задвижки 12.Недостатком указанного инъектора является то, что при просадках грунта происходит деформация отдельных участков центрально расположенной трубки, исключаю 2щей повторное инъектирование, кроме того, исключается доступ к клапану при его неисправности, что снижает надежность устройства.Цель изобретения - повышение надежности за счет исключения деформации центрально расположенной трубки и обеспечение доступа и редукционному клапану.Указанная цель достигается тем, что вустройстве, включающем перфорированный корпус из эластичного материала, закреп ленную в нем при помощи горизонтальнойперемычки, центрально расположенную трубку с редукционным клапаном и две задвижки, центрально расположенная трубка выполнена из недеформируемого материала при горном давлении, а редукционный клапан установлен на ее входном конце, причем на последнем расположена одна из задвижек.На фиг. 1 изображен инъектор, общийвид; на фиг. 2 - сечение А - А фиг. 1; на фиг. 3 - положение инъектора при деро формации.Инъектор имеет перфорированный корпус 1 из эластичного материала, с уплотнительным пояском 2, центрально расположенную посредством горизонтальной перемычкиоставител кред К. Ш раж 713 ственного обретений35, Рауг. Ужго А. Прямкофрич ректор М. Демчиписное СССй ком итета и открыт нская наб од, ул. П д. 4/5 роектная, 43 центрально расположенную трубку 4 из недеформируемого материала, впускной патрубок 5 для раствора, выпускной патрубок 6, задвижки 7 и 8, редукционный клапан 9 и впускной патрубок 10 для воздуха, причем одна задвижка 8 установлена на выходном конце трубки 3, и другая на входном конце перфорированного корпуса 1, клапан 9 установлен на входном конце центрально расположенной трубки 4.Инъектор вводится в предварительно пробуренную горизонтальную скважину, Затем через патрубок 5 при закрытой задвижке 7 и открытой задвижке 8 в корпусе 1 по трубке 4 выводится под давлением закрепляющий раствор, который через отверстия в корпусе 1 проникает в окружающий скважину грунт. Уплотнительный поясок 2 препятствуст выходу раствора наружу, а редукционный клапан 9 - проникновению его в патрубок 10, По окончании нагнетания впускной патрубок 6 перекрывается задвижкой 8 и открывается задвижка 7 выпускного патруока 6. Затем по патрубку 1 О через редукционный клапан 9 подается воздух для удаления оставшегося в трубке 4 и корпусе 1 раствора, который сливается через патрубок 6.Остатки раствора из корпуса 1 вытесняются через его отверстия последующим нагнетанием воздуха при закрытой задвижке 7.Повторные нагнетания закрепляющего раствора выполняются в той же последовательности.1 ыагодаря выполнению центрально расположенной трубки из недеформируемого маРедактор И. Квачадзе Т Заказ 4866/25 Т ЦНИИГ 1 И Госуда по делам и 13035, Москва, Ж Филиал ПГ 1 П Патенттериала при горном давлении и расположению редукционного клапана на ее входном конце обеспечивается надежность работы устройства, удобство эксплуатации и возможность качественных повторных инъектирований раствора, что позволяет получить более прочный массив грунта и исключить недопустимую осадку возведенных на нем зданий и сооружений,Инъектор для нагнетания в грунт закрепляющего раствора, включающий перфорированный корпус из эластичного материала, закрепленную в нем при помощи горизонтальной перемычки центрально расположенную трубку с редукционным клапаном и две задвижки, отличающийся тем, что, с целью повышения надежности за счет исключения деформаций центрально расположенной трубки и обеспечения доступа к редукционному клапану, центрально расположенная трубка выполнена из недеформируемого материала при горном давлении, а редукционный клапан установлен на ее входном конце, причем на последнем расположена одна из задвижек. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРО387084, кл. Е 02 Р 3/12, 1970.2. Авторское свидетельство СССР540965, кл. Е 02 Р 8/12, 1975,

Смотреть

Заявка

2604897, 17.04.1978

Заявитель

КОЖИН СЕРГЕЙ АФАНАСЬЕВИЧ

МПК / Метки

МПК: E02D 3/12

Метки: грунт, закрепляющего, инъектор, нагнетания, раствора

Опубликовано: 07.08.1980
