Способ ударных испытаний материалов на изгиб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

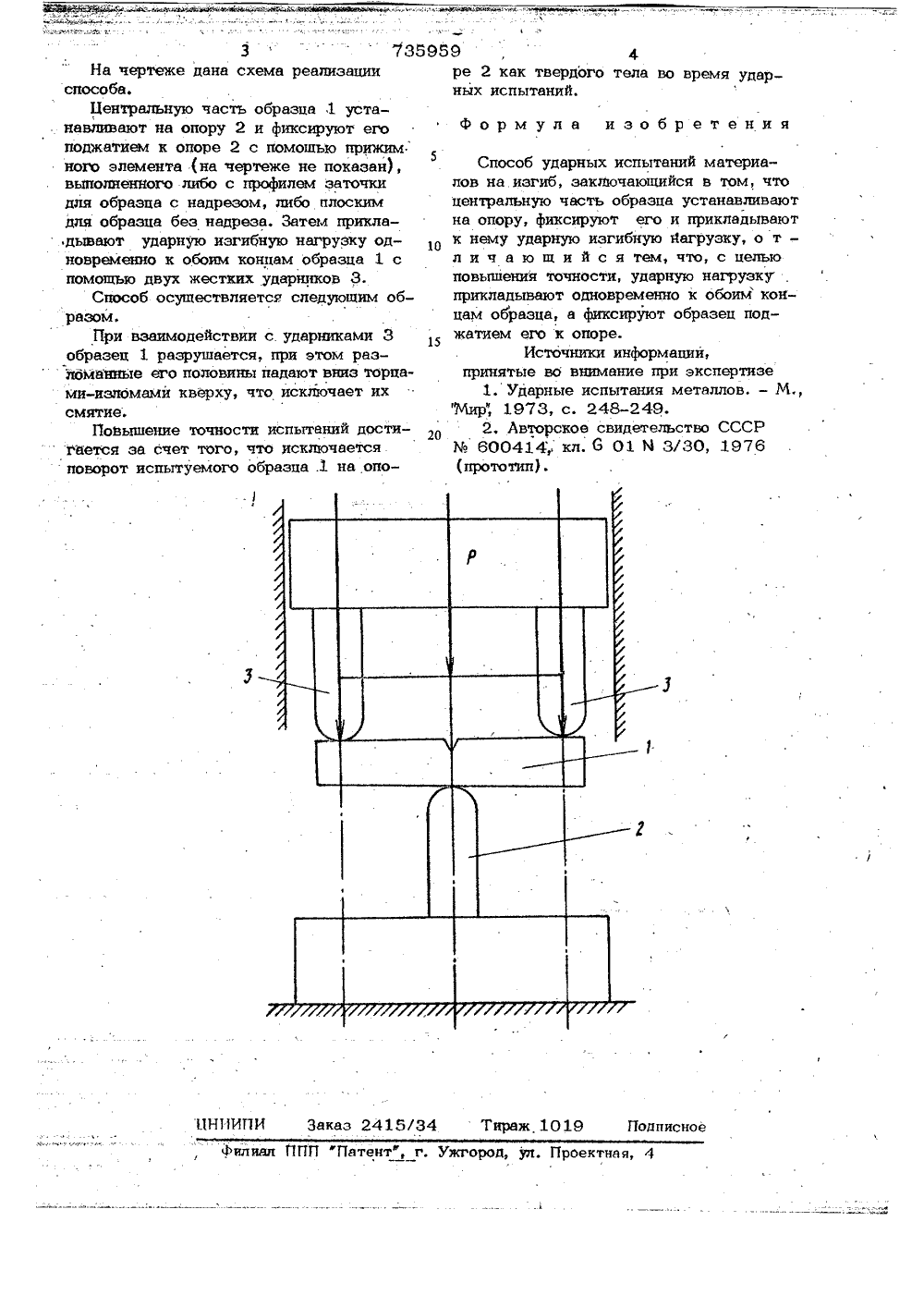

(1) 735959 Союз Советски кСоциалистическикРеспублик АВТОРСКОМУ СВИДЕТЕЛЬСТ 6) Дополнительное 22) Заявлено 24.10 с присоединением зая Кд 01 й 3/3 и сударственный комитет(72) Авторы изобретени ов и Л. А(71) Заявитель ОБ УПАРНЫХ ИСПЫТАНИАТЕРИАЛОВ НА ИЗГИБ) СП сается испытаний роны образца у его конца, а нагрузкуприкладывают к другому концу образца,на котором закрепляется груз,Недостатком известного способа является недостаточная точность испытанийу за счет того, что при прикладыванииударной нагрузки к одному концу образца последний может поворачиваться наа опоре из-за податливости второй опоры.При этом повороте надрез окажется1 Оне над опорой, и исходная точка контакта центральной части образца с опоройможет сместиться, что приведет к нерасчетному положению сечения, подвер 15гающемуся испытанию на разрушение,а следовательно, и к значительным погрешностям испытания. целью изобретен яется повьппение, что ударную одновременно а фиксируют о опоре. я второй опонта, которыйоложной смИзобретение ка маериалов.Известен способ ударных испытанийматериалов на изгиб, по которому образец с односторонним надрезом устанавливают на опорах и прикладывают к немударную изгибающую нагрузку с помощьюпадающего ударника К,Однако при реализации такого способпроисходит смятие торцов-изломов половинок образцов, что снижает информативность о свойствах и характеристиках испытуемых материалов,Наиболее близким к изобретению потехйической сущности и достигаемомурезультату является способ ударных испьтакий материалов на изгиб, заключакицийся в том, что центральную часть образцаустанавливают на опору, фиксируют егои прикладывают к нему ударную изгибную нагрузку 2 .Фиксация осуществляетсрой в вИде упругого элемеустанавливается с противоп 7 (2 ) 2539736/25-28 05,80, Бюллетень19ния описания 28,05.80 точнос ти.Это достигается тем нагрузку прикладывают обоим концам образца, разец поджатием его кираж 10 писное ПП "Г 1 втент, г. ул. Проектная, 4 3735На чертеже дана схема реализации способа.Центральную часть образца 1 устанавливают на опору 2 и фиксируют его поджатием к опоре 2 с помощью прижим ного элемента (на чертеже не показан), выполненного либо с профилем заточки для образца с надрезом, либо плоским для образца без надреза. Затем прикла,дывают ударную нзгибную нагрузку одновремепю к обоим концам образца 1 с помощью двух жестких ударников 3.Способ осуществляется следующим образом.При взаимодействии с. ударниками 3 образеп 1 разрушается, при этом разлбманные его половины падают вниз торцами-изломами кверху, что исключает их смятие.Повьпцение точности испытаний достигается за счет того, что исключается поворот испытуемого образца .1 на опоЦНИИПИ Заказ 2415/3 т959 ре 2 как твердого тела во время ударных испытаний. Формула изобретения 5Способ ударных испытаний материалов нв изгиб, заключающийся в том, чтоцентральную часть образца устанавливаютна опору, фиксируют его и прикладываютк нему ударную изгибную йвгрузку, о т -л и ч а ю щ и й с я тем, что, с цельюповышения точности, ударную нагрузкуприкладывают одновременно к обоим концам образца, а фиксируют образец поджатием его к опоре.Источники информации,принятые во внимание при экспертизе1. Ударные испытания металлов, - МфМир", 1973, с. 248-249.2. Авторское свидетельство СССРМ 600414;, кл. 6 01 Й 3/30, 1976
СмотретьЗаявка
2539736, 24.10.1977
БОРИСОВ ВИКТОР МИХАЙЛОВИЧ, БОРИСОВА ЛИДИЯ АЛЕКСАНДРОВНА
МПК / Метки
МПК: G01M 7/08
Метки: изгиб, испытаний, ударных
Опубликовано: 25.05.1980
