Система регулирования

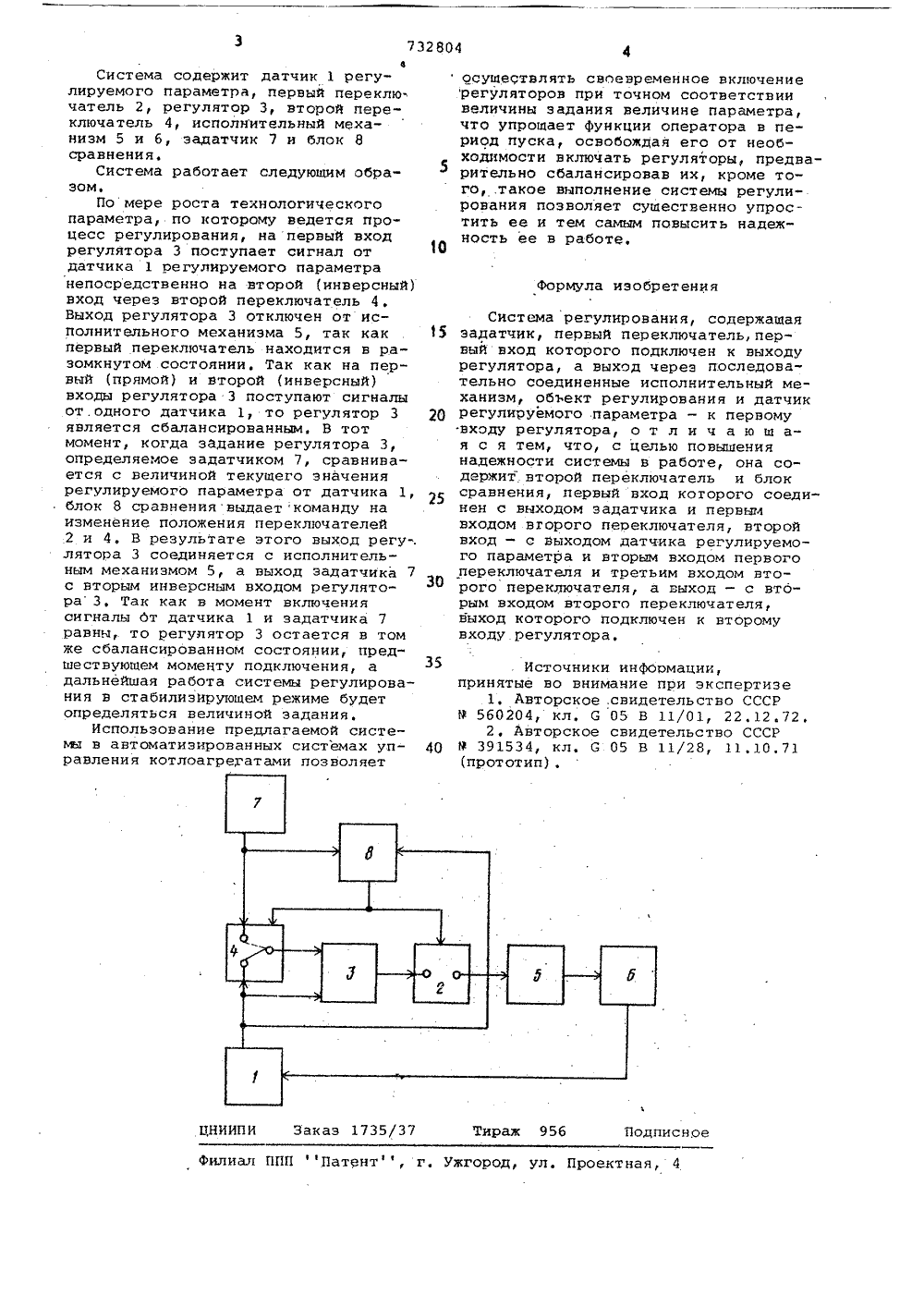

Союз Советскик Социалистических Республик(22) Заявлено,281077 (21) 2539814/16-24с присоединением заявки Ио(511 И, Кл.Р а 05 В 11/01 Государственный комитет СССР но делам изобретений и открытий(54) СИСТЕМА РЕГУЛИРОВАНИЯ Изобретение касается автоматики нможет быть использовано при автоматизации энергетических объектов, вчастности котлоагрегатов как паровых,так и водогрейных,Известны,системы автоматическогорегулирования с устройством для балансировки, подготавливаюшим регулятор к безударному включению на исполнитЕльный механизм 1 .Иэ известных систем автоматического регулирования наиболее близкойпо технической сушности являетсясистема, содержащая эадатчик, первыйпереключатель, первый вход которого 15подключен к выходу регулятора, авыход через последовательно соединенные исполнительный механизм, объект регулирования и датчик регулируемого параметра - к первому входу 2 Орегулятора Г 2)Недостатки данной системы,заключаются в том, что, осуществляя баланс по выходу и обеспечивая безудар-р 5 ное включение при любой величине регулируемого параметра, данная система требует в дальнейшем корректировки задания работы регулятора в стабилизирующем режиме. Одновременно ЗО с этим данная система является,доста-точно сложной, так как имеет в своем составе задатчик в виде интегратора с памятью и требует дополиитель"ных устройств для установки еаданнойвеличйны уставки после балансировки и включения регулятора в работу,снижаюших надежность системы в работе,Цель изобретения - повщаение надежности системы в работе.Эта цель достигается тем, что визвестную систему автоматическогорегулирования введены второй переключатель и блок сравнения, первыйвход которого соединен с выходомэадатчика и первым входом второгопереключателя, второй вход - с выходом датчика регулируемого параметра и вторым входом второго переключателя, а выход - со вторым входом первого переключателя и третьимвходом второго переключателя, выходкоторого подключен к второму входурегулятора,На чертеже показана фунЗсциональная схема системы автоматическогорегулирования,формула изобретения Заказ 1735/37 Тираж 95 б Подпис ИП илиал ППП ПатЕнт, г. Ужгород, ул. Проектна 3 73280вСистема содержит датчик 1 регулируемого параметра, первый переклю чатель 2, регулятор 3, второй переключатель 4, исполнительный механизм 5 и б, эадатчик 7 и блок 8 сравнения.Система работает следующим образом.По мере роста технологического параметра, по которому ведется процесс регулирования, на первый вход регулятора 3 поступает сигнал от датчика 1 регулируемого параметра непосредственно на второй (инверсный) вход через второй переключатель 4. Выход регулятора 3 отключен от исполнительного механизма 5, так как . 5 первый переключатель находится в разомкнутом состоянии, Так как на первый (прямой) и Второй (инверсный) входы регулятора 3 поступают сигналы от.одного датчика 1, то регулятор 3 20 является сбалансированным. В тот момент, когда задание регулятора 3, определяемое эадатчиком 7, сравнинается с величиной текущего значения регулируемого параметра от датчика 1, блок 8 сравнения выдает команду на изменение положения переключателей 2 и 4, В результате этого выход регу-. лятора 3 соединяется с исполнительным механизмом 5, а выход эадатчика 7 с вторым инверсным входом регулятора 3, Так как в момент включения сигналы бт датчика 1 и задатчика 7 равны, то регулятор 3 остается в том же сбалансированном состоянии, предшествующем момеиту подключения, а дальнейшая работа системы регулирования в стабилизирующем режиме будет определяться величиной задания.Использование предлагаемой системз в автоматизированных системах уп равления котлоагрегатами позволяет осущеотвлять своевременное включениерегуляторов при точном соответствиивеличины задания величине параметра,что упрощает функции оператора н период пуска, освобождая его от необходимости нключать регуляторы, предварительно сбалансировав их, кроме того, .такое выполнение системы регулирования позволяет существенно упростить ее и тем самым повысить надежность ее в работе,Система регулирования, содержащаяэадатчик, первый переключатель, первый вход которого подключен к выходурегулятора, а выход через последовательно соединенные исполнительный механизм, объект регулирования и датчикрегулируемого параметра - к перномунходу регулятора, о т л и ч а ю щ ая с я тем, что, с целью повышениянадежности системы в работе, она содержит. второй переключатель и блоксравнения, первый вход которого соединен с выходом задатчика и первымвходом вгорого переключателя, второйвход - с Выходом датчика регулируемого параметра и нторым входом первогопереключателя и третьим входом второго переключателя, а выход - с вторым входом второго переключателя,выход которого подключен к второмувходу регулятора,Источники информации,принятые во внимание при экспертизе 1, Авторское, свидетельство СССР Р 5 б 0204, кл, (3 05 В 11/01, 22,12.72,2, Авторское свидетельство СССР 9 391534, кл. С 05 В 11/28, 11,10.71
