Формирователь электрических импульсов

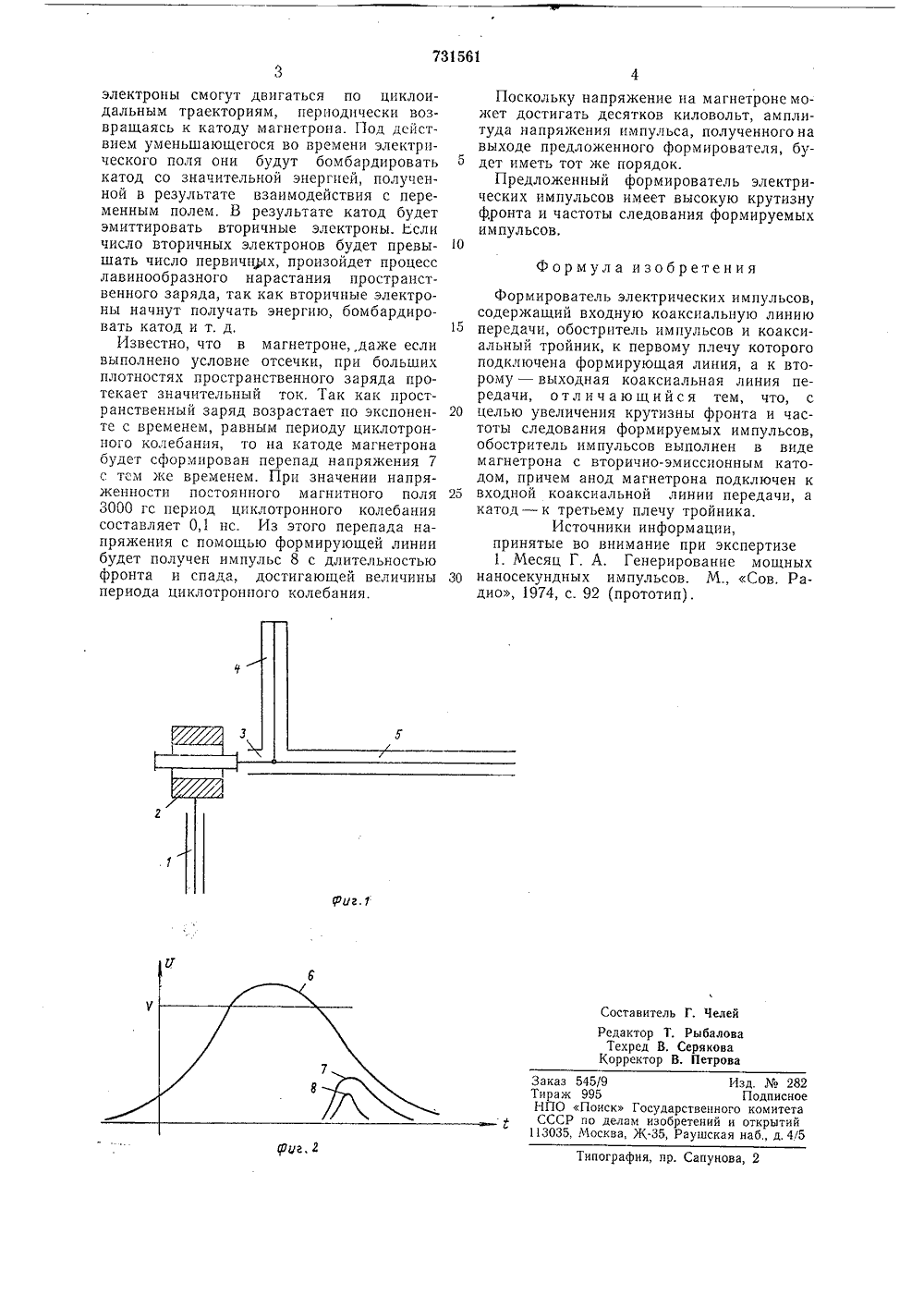

" кпф 1 фл ,съ;,а,1 ОП ИСА НИ Е ИЗОБРЕТЕНИЯ н 1173 Б 61 Союз Советских Социалистических РеспубликАВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт. свид-ву22) Заявлено 10,08.76 (21) 2394986/ 8"0 1. 1:,л.-" Н ОЗК 3/О с присоединением заявки Гасударственные комитетло делам изобретений и открытий(45) Дата опуолпкования описання 30.04.80(54) ФОРМИРОВАТЕЛЬ ЭЛЕКТРИЧЕСКИХ ИМГ 1 УЛЬСО б (фиг 2) поступаетосле того как напрядя через максимум, яження отсечки У,Изобретение относится к устроиствам для получения мощных электрических импульсов малой длительности и может быть использовано в технике физического эксперимента в области ядерной физики, в физике твердого тела, в квантовой электронике, в физике плазмы, в радиолокационной и ускорительной технике.Известен формирователь электрических импульсов, содержащий входную коакснальную линию передачи, обострнтель импульсов н коаксиальный тройник, к первому плечу которого подключена формирующая линия, а к второму - выходная коаксиальная линия передачи;1.Однако этот формирователь электрических импульсов имеет нестабильный момент срабатывания, невысокие частоту следования импульсов и крутизну фронта формируемых импульсов вследствие статпстпческого характера пробоя в газе, большого времени деионизации и конечного времени ионизации разрядного промежутка.Цель изобретения - увеличение крутизны фронта и частоты следования формируемых импульсов.Для этого в формирователе электрических импульсов, содержащем входную коаксиальную линию передачи, обострнтель импульсов и коаксиальный тройник, к первому плечу которого подключена формирующая линия, а к второму - выходная коакснальная линия передачи, обостритель импульсов выполнен в виде магнетрона с вторично-эмиссионным катодом, причем анодмагнетрона подключен к входной коаксиальной линии передачи, а катод - к третьему плечу тройника.На фнг. 1 представлена электрическаясхема формирователя электрических им 10 пульсов; на фнг. 2 приведен примерныйграфик зависимости напряжения исходногоимпульса, импульса на катоде магнетронан на выходе формирователя от времени,Формирователь электрических импульсов15 содержит (фиг. 1) входную коакснальнуюлинию 1 передачи, обостритель 2 импульсови коакснальный тройник 3, к первому плечукоторого подключена формирующая линия4, а к второму - выходная коаксиальная20 линия 5 передачи. Обостритель 2 импульсоввыполнен в виде магнетрона с вторичноэмиссионным катодом, причем анод магнетрона подключен к входной коаксиальнойлинии передачи, а катод - к третьему пле 25 чу тройника,Предложенный формирователь работаетследующим образом.11 сходный импульсна анод магнетрона. П30 жение на аноде, пройстанет мень 1 не напр731561 Челей оставител едактор Т. Техред В. СКорректор В,баловаковатрова Заказ 545/9 Тираж 995 НПО Поиск Г СССР по делам 113035, Москва, Ж Изд.28Подписно сударственного комитет изобретений и открытий .35, Раушская наб д. 4/ Типография, пр. Сапунова электроны смогут двигаться по циклоидальным траекториям, периодически возвращаясь к катоду магнетрона. Под действием уменьшающегося во времени электрического поля они будут бомбардировать катод со значительной энергией, полученной в результате взаимодействия с переменным полем. В результате катод будет эмиттировать вторичные электроны, сли число вторичных электронов будет превы шать число первичных, произойдет процесс лавинообразного нарастания пространственного заряда, так как вторичные электроны начнут получать энергию, бомбардировать катод и т. д. 15Известно, что в магнетронедаже если выполнено условие отсечки, при больших плотностях пространственного заряда протекает значительный ток. Так как пространственный заряд возрастает по экспонен те с временем, равным периоду циклотронного колебания, то на катоде магнетрона будет сформирован перепад напряжения 7 с тем же временем. При значении напряженности постоянного магнитного поля 25 3000 гс период циклотронного колебания составляет О,1 нс. Из этого перепада напряжения с помощью формирующей линии будет получен импульс 8 с длительностью фронта и спада, достигающей величины 30 периода циклотронного колебания,Поскольку напряжение на магнетроне может достигать десятков киловольт, амплитуда напряжения импульса, полученного на выходе предложенного формирователя, будет иметь тот же порядок.Предложенный формирователь электрических импульсов имеет высокую крутизну фронта и частоты следования формируемых импульсов. Формула изобретения Формирователь электрических импульсов, содержащий входную коаксиальную линию передачи, обостритель импульсов и коаксиальный тройник, к первому плечу которого подключена формирующая линия, а к второму - выходная коаксиальная линия передачи, отл и чаю щийся тем, что, с целью увеличения крутизны фронта и частоты следования формируемых импульсов, обостритель импульсов выполнен в виде магнетрона с вторично-эмиссионным катодом, причем анод магнетрона подключен к входной коаксиальной линии передачи, а катод - к третьему плечу тройника.Источники информации,принятые во внимание при экспертизе 1. Месяц Г. А. Генерирование мощных наносекундных импульсов. М Сов. Радио, 1974, с. 92 (прототип).
