Трансформатор с регулированием напряжения

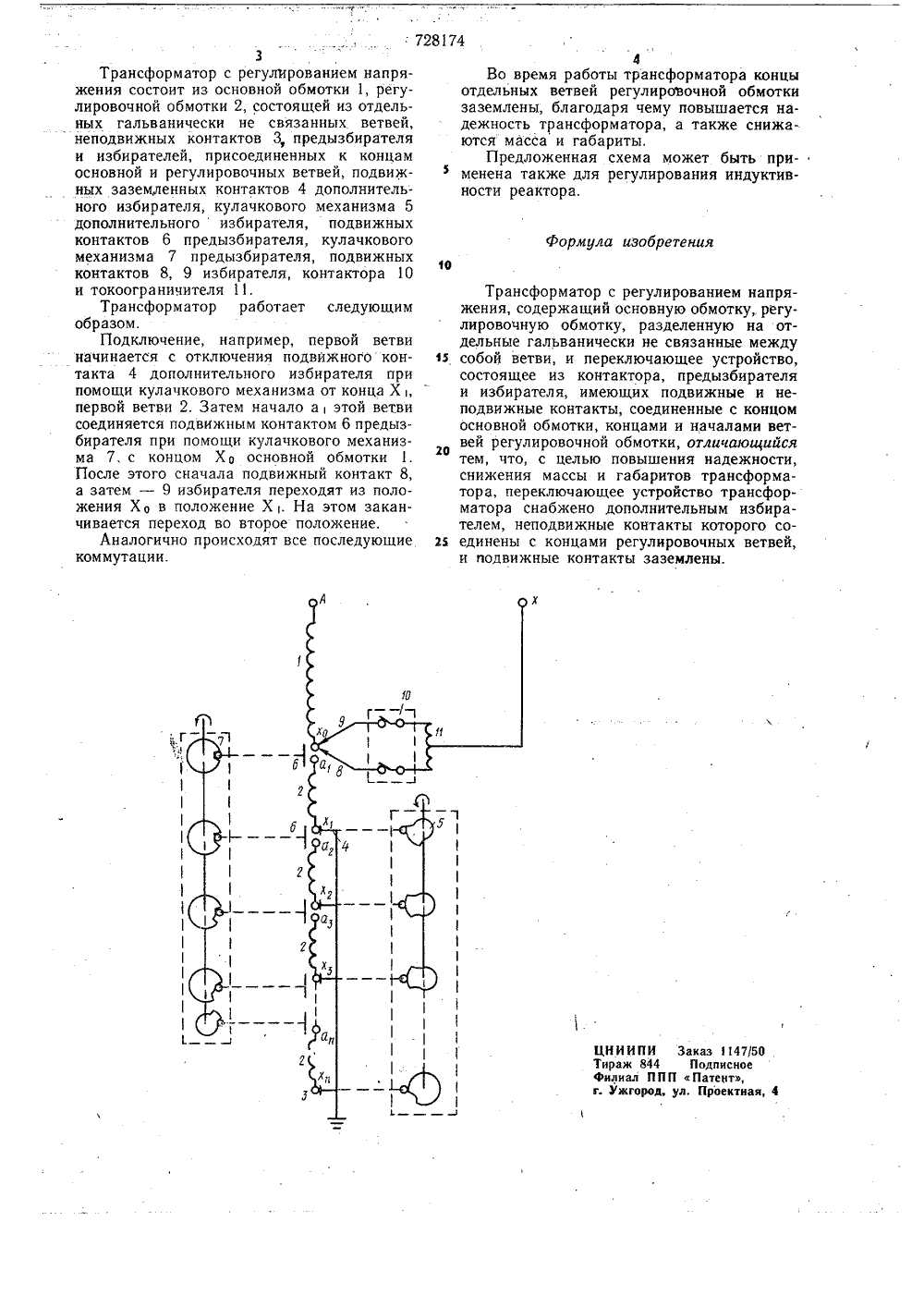

ФИь 4ф сф 1 тляО П б-"-3 РН"И- Е и 728174 Союз СоветскикСоциапксткческккРеспубпик ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. Н 01 Г 29/04 Государственный комитет СССР по делам изобретений и открытий(71) Заявитель Московское производственное объединение Электрозавод им. В. В, Куйбышева(54) ТРАНСФОРМАТОР С РЕГУЛИРОВАНИЕМ НАПРЯЖЕНИЯ 1Изобретение относится к электротехнике, а именно к трансформаторам с регулированием напряжения и реакторам с регулированием индуктивности,Известен трансформатор с регулированием напряжения, содержащий основную обмотку, регулировочную обмотку и переключающее устройство. Регулирование напряжения осуществляется при отключении трансформатора от сети.Недостатком этого трансформатора является перерыв в энергоснабжении на время переключения.Известен также трансформатор, в котором регулирование напряжения осуществляется без отключения трансформатора от сети.Недостатком такого трансформатора является низкая надежность из-за перенапряжений, возникающих на концах регулировочной обмотки.Наиболее близким техническим решением к изобретению является трансформатор с регулированием напряжения, содержащий основную обмотку, регулировочную обмотку, разделенную на отдельные гальванически не связанные между собой ветви, и переключающее устройство, состоящее из контактора, предызбирателя и избирателя, имеющих подвижные и неподвижные контакты, соединенные с концом основной обмотки, концами и началами ветвей регулировочной обмотки.Однако на концах отдельных гальвани- чески не связанных между собой ветвей как при эксплуатации, так и при испытаниях возникают значительные по величине напряжения, что снижает надежность трансформатора, а также приводит к увеличению массы и габаритов при глубоком диапазоне регулирования из-за необходимости увеличения изоляционных промежутков,Цель изобретения - повышение надеж ности и снижение массы и габаритов трансформатора,Это достигается тем, что переключающееустройство трансформатора снабжено дополнительным избирателем, неподвижные контакты которого соединены с концами Ю регулировочных ветвей, а подвижные контакты заземлены.На чертеже показана схема трансформатора с регулированием напряжения под нагрузкой.3Трансформатор с регулированием напряжения состоит из основной обмотки 1, регулировочной обмотки 2, состоящей из отдельных гальванически не связанных ветвей, неподвижных контактов 3, предызбирателя и избирателей, присоединенных к концам основной и регулировочных ветвей, подвижных заземленных контактов 4 дополнительного избирателя, кулачкового механизма 5 дополнительногоизбирателя, подвижных контактов 6 предызбирателя, кулачкового механизма 7 предызбирателя, подвижных контактов 8, 9 избирателя, контактора 10 и токоограничителя 11.Трансформатор работает следующим образом.Подключение, например, первой ветви начинается с отключения подвижного контакта 4 дополнительного избирателя при помощи кулачкового механизма от конца Х ь первой ветви 2. Затем начало аэтой ветви соединяется подвижным контактом 6 предызбирателя при помощи кулачкового механизма 7, с концом Х о основной обмотки 1, После этого сначала подвижный контакт 8, а затем - 9 избирателя переходят из положения Хо в положение Х ь На этом заканчивается переход во второе положение.Аналогично происходят все последующие коммутации. 4Во время работы трансформатора концы отдельных ветвей регулировочной обмотки заземлены, благодаря чему повышается надежность трансформатора, а также снижаются масса и габариты.Предложенная схема может быть применена также для регулирования индуктивности реактора,Трансформатор с регулированием напряжения, содержащий основную обмотку, регулировочную обмотку, разделенную на отдельные гальванически не связанные между 45 собой ветви, и переключающее устройство,состоящее из контактора, предызбирателя и избирателя, имеющих подвижные и неподвижные контакты, соединенные с концом основной обмотки, концами и началами ветвей регулировочной обмотки, отличающийся тем, что, с целью повышения надежности, снижения массы и габаритов трансформатора, переключающее устройство трансформатора снабжено дополнительным избирателем, неподвижные контакты которого сои единены с концами регулировочных ветвей,и подвижные контакты заземлены. ЦН И И ПИ Заказ 1147/50Тираж 844 Подписноефилиал П П П Патент,г. Ужгород, ул. Проектная, 4
