Башмак ковшового элеватора

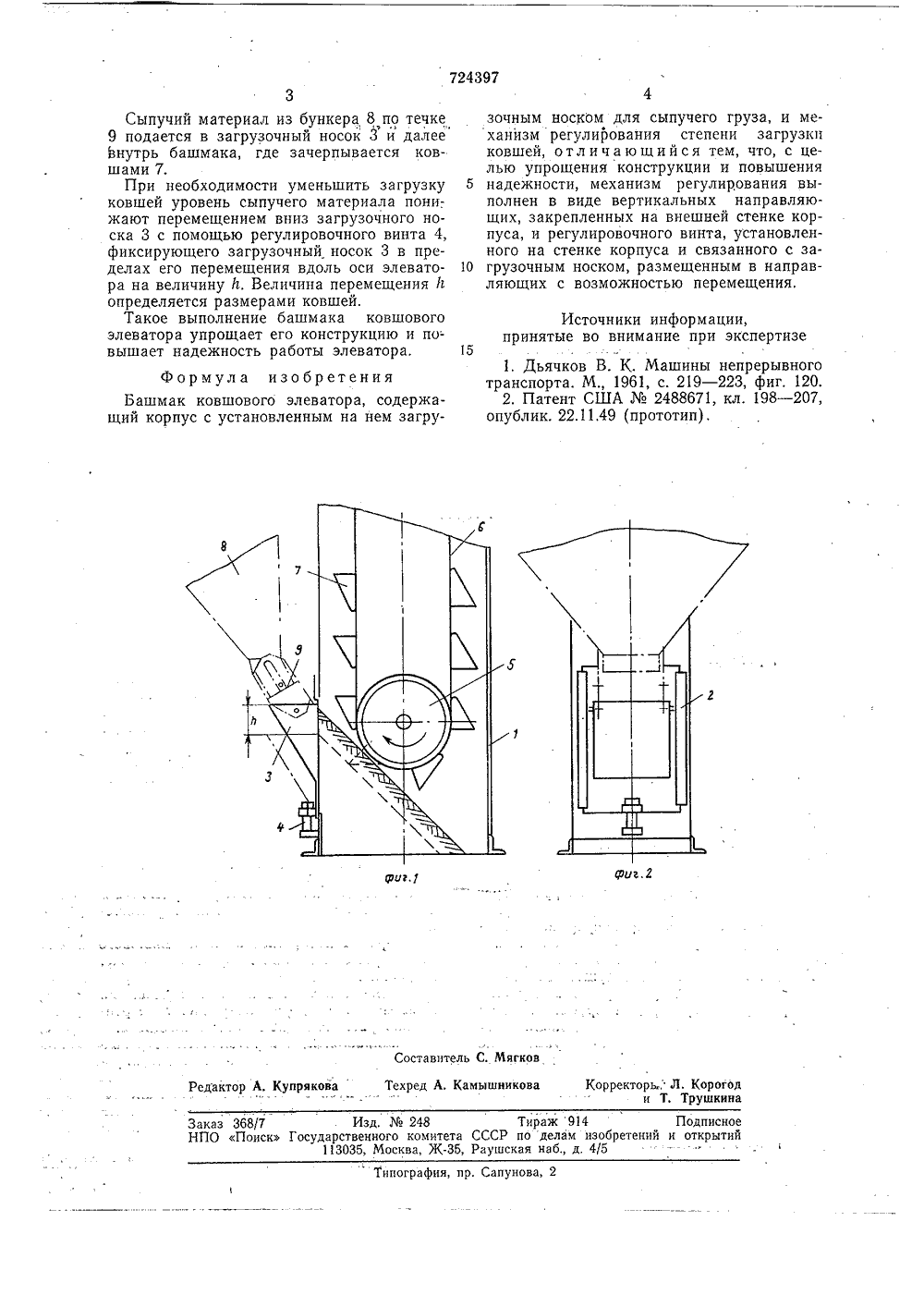

(и 1724397 Союз Советских Социалистических Республик(43) Опубликовано 30,03.80. Б д-в 05980/2 51) М 656 17 12 Государственный коми СССР по делам изобретении(53) летень12 621.867 (088.8) ткрытн 45) Дата опубликования описания 30.03.80 72) Автор изобретен. К. Злоб 1) Заявитель Всесоюзный научно-исследовательский проектио-технологическинститут горного машиностроения 4) БАШ КОВШОВОГО ЭЛЕВАТОР Изу трИз бретение нспорту. естен баш жащий к а нем 3 ный в к осится к промышленн мак ковшового элеватора, рпус с жестко закрепленгрузочным носком, и устарпусе ведомый барабан 1,содернымновл изображен башмак к б ий ви на иг. 2 -шового то же башмака ы вертиющие 2.загрузоч- регулироным на шмаке усаемый тяатора. На бункер 8 Ковшовый элеватор, снабженный этим башмаком, не может быть применен без дополнительного питающего оборудования, например питателя, ленточного конвейера и др., устанавливаемого перед башмаком элеватора с целью регулирования его загрузки и производительности, когда непосредственно из его разгрузочного патрубка требуется подать сыпучий материал на другое оборудование, например непрерывный смеситель, сушилку в кипящем слое, и т, д., с производительностью меньшей, чем у элеватора, Невозможность осуществить непосредственную подачу сыпучего материала, например, из бункера в приемный носок башмака элеватора создает дополнительные затраты электроэнергии, увеличение производственной площади и стоимости обслуживания транспортирующей системы.Известен также башмак ковшового элеватора, содержащий корпус с установленным на нем загрузочным носком для сыпучего груза, и механизм регулирования степени загрузки ковшей 2. В этом башмаке регулирование степенизагрузки ковшей обеспечивается выполнением днища подвижным относительно стенок, что усложняет конструкцию башмака, 5 поскольку требует уплотнения периметраднища.Целью изобретения является упрощениеконструкции и повышение надежности башмака.10 Цель достигается тем, что механизм регулирования выполнен из вертикальных направляющих, закрепленных на внешней стенке корпуса, и регулировочного винта, установленного на стенке корпуса и связан ного с загрузочным носком, размещенным внаправляющих с возможностью перемещения. На фиг, 1 элеватора, о щ д, ф 20 вид сбоку. На внешней стенке корпуса 1 ковшового элеватора закреплен кально расположенные направля В направляющих 2 установлен 25 ный носок 3, который связан с вочным винтом 4, смонтирован стенке корпуса 1 башмака. В ба тановлен также барабан 5, сгиб говой лентой 6 с ковшами 7 элев 30 фиг. 1 тонкими линиями показан с подвижной течкой 9.724397 Составител ягков прякова Техред А. Камышнико Корректорь Л. Корогод и Т. ТрушкинаРедакто Изд.248 Тираж 914 ПодписноеГосударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 368 НПО По Типография, пр. Сапунова Сыпучий материал из бункера 8 по течке 9 подается в загрузочный носок 3 и далее Ьнутрь башмака, где зачерпывается ковшами 7.При необходимости уменьшить загрузку ковшей уровень сыпучего материала понижают перемещением вниз загрузочного носка 3 с помощью регулировочного винта 4, фиксирующего загрузочный носок 3 в пределах его перемещения вдоль оси элеватора на величину г 1. Величина перемещения Й определяется размерами ковшей.Такое выполнение башмака ковшового элеватора упрощает его конструкцию и повышает надежность работы элеватора. Формула изобретенияБашмак ковшового элеватора, содержащий корпус с установленным на нем загрузочным носком для сыпучего груза, и механизм регулирования степени загрузки ковшей, отличающийся тем, что, с целью упрощения конструкции и повышения 5 надежности, механизм регулирования выполнен в виде вертикальных направляющих, закрепленных на внешней стенке корпуса, и регулировочного винта, установленного на стенке корпуса и связанного с за грузочным носком, размещенным в направляющих с возможностью перемещения. Источники информации,принятые во внимание при экспертизе151, Дьячков В. К. Машины непрерывноготранспорта. М., 1961, с. 219 - 223, фиг, 120,2. Патент США2488671, кл, 198 в 2,опублик. 22.11.49 (прототип),
