Цистерна
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 724377
Авторы: Нагайник, Спиваковский
Текст

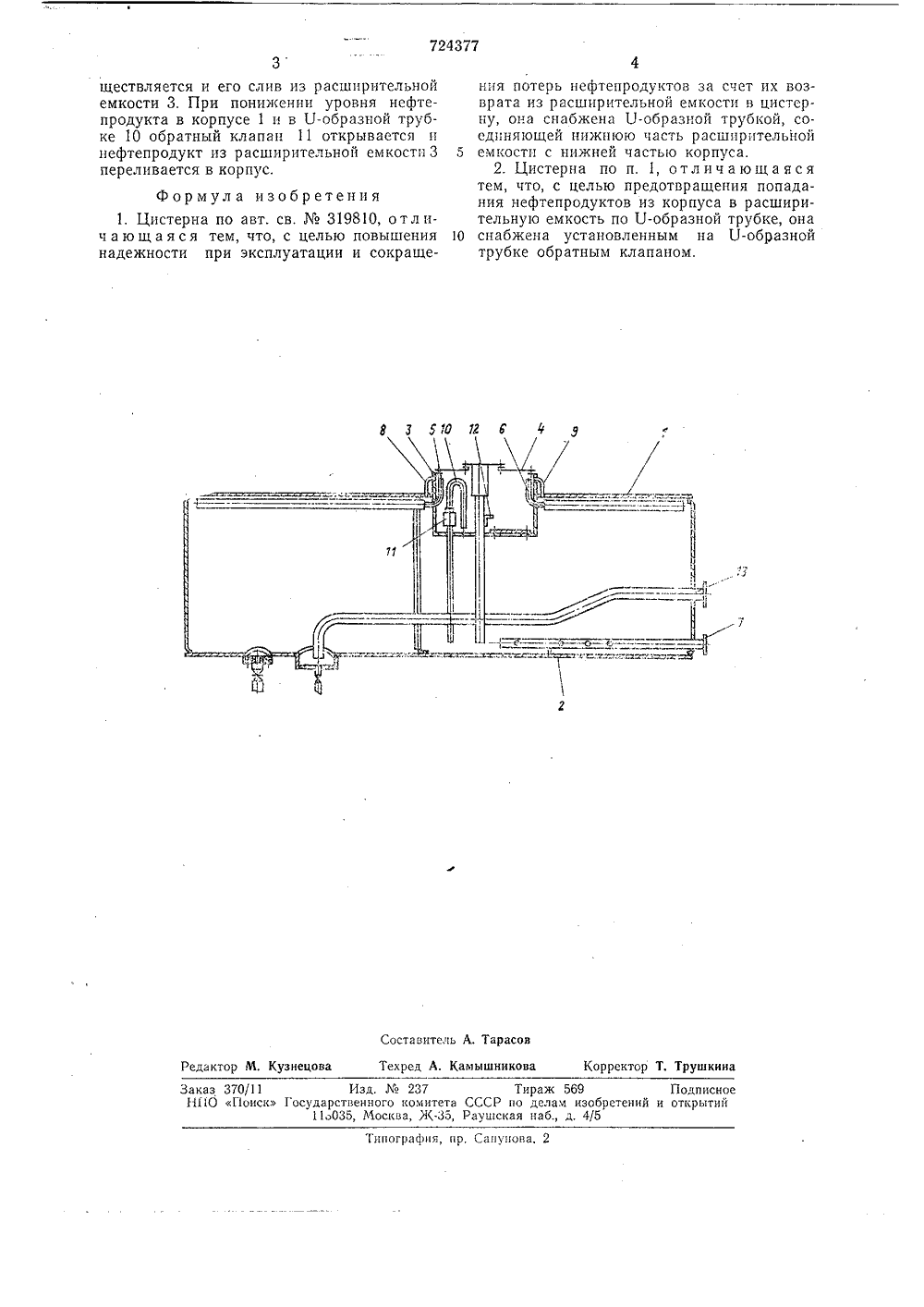

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ и 1724377 Сосо Советских Социалистических Республикиваковский и И. Н, Нагайни укторское бюро по проектированию дорожных машин(5 Изобретение относится к конструкциямцистерн и может быть использовано дляперевозки и хранения нефтепродуктов.По основному авт, св.319810 известна цистерна, содержащая корпус с днищем, 5размещенную в верхней части корпуса расширительную емкость с крышкой, переливные трубопроводы, соединяющие расширительную емкость с корпусом, приемныйтрубопровод и воздухоотводящие патрубки, 10соединяющие верхнюю часть расширительной емкости с верхней частью корпуса.Недостатками известной цистерны являются низкая надежность при эксплуатации,значительные потери нефтепродуктов и попадание их из корпуса в расширительнуюемкость.С целью повышения надежности при эксплуатации, сокращения потерь нефтепродуктов за счет их возврата из расширительной емкости в цистерну, а также предотвращения попадания нефтепродуктов из корпуса в расширительную емкость цистернаснабжена 1.1-образной трубкой, соединяющей нижнюю часть расширительной емкости с нижней частью корпуса, а также установленным на 1.1-образной трубке обратнымклапаном,На чертеже изображена цистерна, продольный разрез. 30 2) Авторы изобретения Е. 71) Заявитель Специальное ко Цистерна состоит из корпуса 1 с днищем 2, размещенной в верхней части корпуса расширительной емкости 3 с крышкой 4, переливных трубопроводов 5 и 6, соединяющих расширительную емкость 3 с корпусом, приемного трубопровода 7, воздухоотводящих патрубков 8 и 9, соединяющих верхною часть расширительной емкости 3 с верхней частью корпуса, и 1.1-образной трубки 10, соединяющей нижнюю часть расширительной емкости 3 с нижней частью корпуса, на которой установлен обратный клапан 11.Цистерна работает следующим образом.При заполнении цистерны нефтепродукт поступает через приемный трубопровод 7, а воздух в процессе заполнения корпуса 1 выходит через переливные трубопроводы 5 и 6 и воздухоотводящие патрубки 8 и 9. При достижении нефтепродуктом верхнего уровня заполнения корпуса и вытеснения из него всего воздуха в закрытый объем расширительной емкости 3 через трубку 10 и трубопрозоды 5 и 6 поступает нефтепродукт, Его подача прекращается при достижении мерного угольника 12, при этом ооратный клапан 11 закрывается. Полная выдача нефтепродукта осуществляется из корпуса через трубопровод 13.При сливе нефтепродукта из корпуса осу. Кузнецова Техред А. Камышникова Корректор Т. Трушки каз 370/11 Изд. ЬЪ 237 110 Г 1 оиск Государственного комитета С 11,035, Москва, Ж, РаТираж 569по делам изобретений ая наб., д. 4/5 одписноткрытий Типография, пр. Сапупо ществляется и его слив из расширительной емкости 3. При понижении уровня нефтепродукта в корпусе 1 и в 1.1-образной трубке 10 обратный клапан 11 открывается и нефтепродукт из расширительной емкости 3 переливается в корпус. Формула изобретения1, Цистерна по авт. св.319810, о т л ич а ю щ а я с я тем, что, с целью повышения надежности при эксплуатации и сокращения потерь нефтепродуктов за счет их возврата из расширительной емкости в цистерну, она снабжена У-образной трубкой, соединяющей нижгною часть расширительной 5 емкости с нижней частью корпуса.2. Цистерна по п, 1, отличающаясятем, что, с целью предотвращения попадания нефтепродуктов из корпуса в расширительную емкость по 1.1-образной трубке, она 10 снабжена установленным на У-образнойтрубке обратным клапаном.
СмотретьЗаявка
1994611, 05.02.1974
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПО ПРОЕКТИРОВАНИЮ ДОРОЖНЫХ МАШИН
СПИВАКОВСКИЙ ЕВГЕНИЙ НАУМОВИЧ, НАГАЙНИК ИВАН НИКОЛАЕВИЧ
МПК / Метки
МПК: B61D 5/00
Метки: цистерна
Опубликовано: 30.03.1980
