Резервированный генератор импульсов

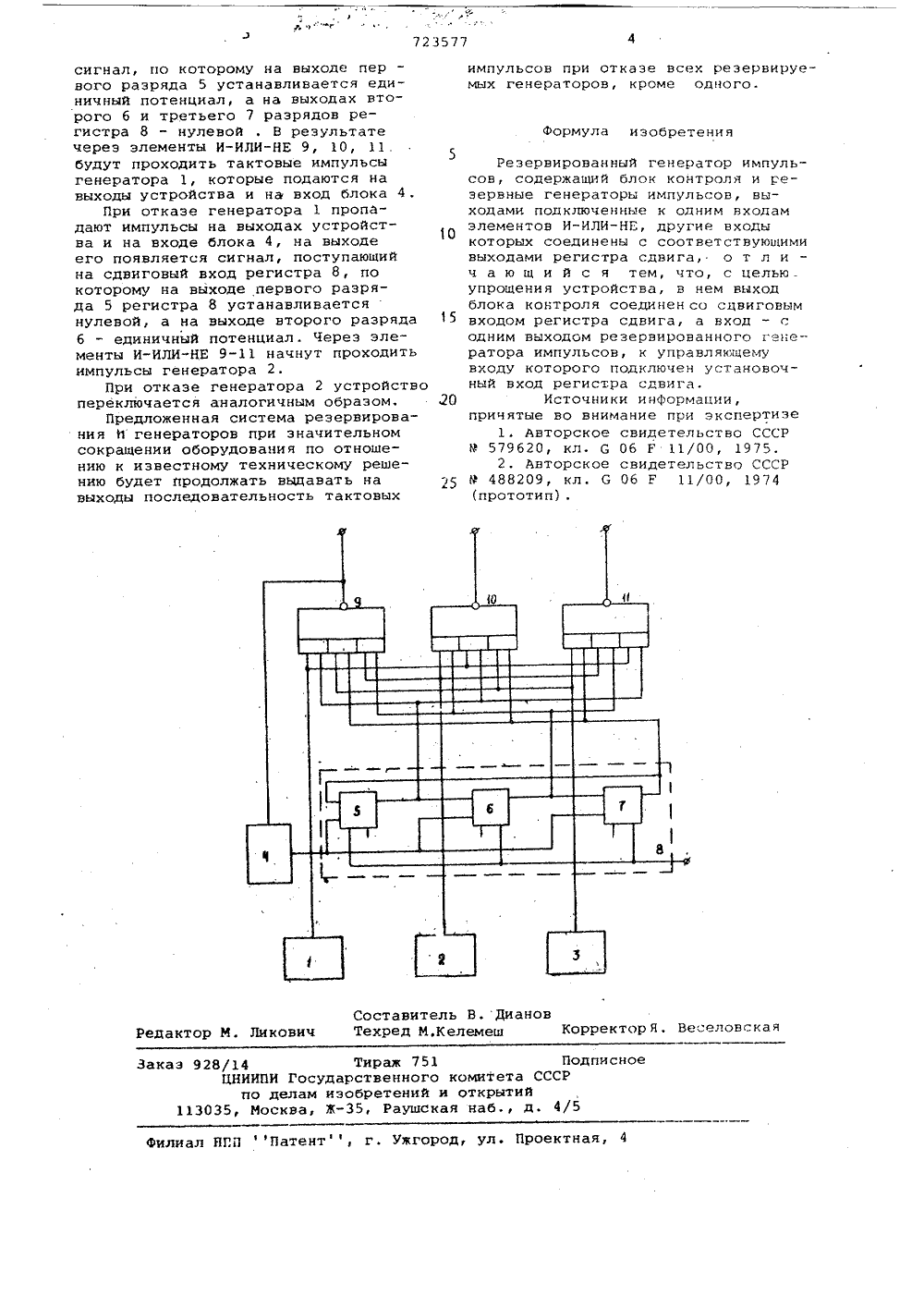

Союз Советскик Социалистическик Республик(22) Заявлено 130378 21) 2589677/18-24с присоединением заявки Ио(1)м Ц 2С 06 Р 11/00 Н 05 К 10/00 Государственный комитет СССР по делам изобретений и открытий(088,8) Дата опубликования описания 250380(71) Заявитель 54) РЕЗЕРВИРОВАННЫЙ ГЕНЕРАТОР ИМПУЛЬСОВ контроля работоспособности резервируемых генераторов используется Пэлементов, контроля,Цель изобретения - упрощениеустройства.Цель достигается тем, что в резервированном генераторе импульсов,содержащем блок контроля и резервныегенераторы импульсов, выходами подключенные к одним входам элементовИ-ИЛИ-НЕ, другие входы которых соединены с соответствующими выходамирегистра сдвига, выход блока контроля соединен со сдвиговым входом регистра сдвига, а вход - содним выходом резервированного генератора импульсов, к управляющему входу которого подключен установочный вход регистра сдвига,На чертеже представлена блок-схема генератора. Устройство содержит резервные генераторы импульсов 1-3, блок 4 контроля, разряды 5-7 регистра 8 сдвига и элементы,и-или-це 9-11.Устройство работает следующим образом.После включения питания на установочный вход регистра 8 подается Изобретение относится к автоматике и вычислительной технике и может быть использовано при построении высоконадежных генераторов для .питания тактовыми импульсами многоканальных резервированных систем,Известен резервированный генератор, содержащий последовательно соединенные основной генератор, дополнительный генератор, триггер, элемент И, другой вход которого соединен с выходом резервного генератора, интегратор, элемент вычитания и элемент ИЛИ, второй вход которого подключен к выходу элемента И, соединенный другим входом со вторым входом триггера и с выходом основного генератора 11, недостатком которого является сложность.Наиболее близок к данному резер вированный генератор импульсов, содержащий многоустойчивый триггер, выходы которого соединены с соответствующими входами элементов И-ИЛИ-НЕ, а входы - через элементы контроля 25 с входами соответствующих генераторов, подключенных к одним из входов элементов И-ИЛИ-НЕ 2.Недостаток устройства - большбеизбыточное оборудование, так как для ЗО723577 Формула изобретения Составитель В. Диановкович Техред М,келемеш Корректор Я, Веселовск акто Тираж 751дарственногоизобретений иЖ, Раушска каэ 928/14 ЦНИИПИ Го по дела 113035, МоскваПодомитета СССРоткрытийнаб д. 4/5 ое лиал НГП Патент, г. Ужгород, ул. Проектная сигнал, по которому на выходе пер вого разряда 5 устанавливается единичный потенциал, а на выходах второго б и третьего 7 разрядов регистра 8 - нулевой . В результате через элементы И-ИЛИ-НЕ 9, 10, 11. будут проходить тактовые импульсы генератора 1, которые подаются на выходы устройства и на вход блока 4.При отказе генератора 1 пропадают импульсы на выходах устройства и на входе блока 4, на выходе его появляется сигнал, поступающий на сдвиговый вход регистра 8, по которому на выходе первого разряда 5 регистра 8 устанавливается нулевой, а на выходе второго разряда б - единичный потенциал. Через элементы И-ИЛИ-НЕ 9-11 начнут проходить импульсы генератора 2.При отказе генератора 2 устройство переключается аналогичным образом.Предложенная система резервирования И генераторов при значительном сокращении оборудования по отношению к известному техническому решению будет Продолжать выдавать на выходы последовательность тактовых импульсов при отказе всех резервируемых генераторов, кроме одного. 5Резервированный генератор импульсов, содержащий блок контроля и резервные генераторы импульсов, выходами подключенные к одним входамэлементов И-ИЛИ-НЕ, другие входыкоторых соединены с соответствующимивыходами регистра сдвига, о т л ич а ю щ и й с я тем, что, с цельюупрощения устройства, в нем выход 15блока контроля соединен со сдвиговымвходом регистра сдвига, а вход - содним выходом резервированного генератора импульсов, к управляющемувходу которого подключен установочный вход регистра сдвига.20 Источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 579620, кл, С 06 Р 11/00, 1975,2. Авторское свидетельство СССР )5 У 488209, кл. С Об Р 11/00, 1974
