Электролит для осаждения сплавов железо-вольфрам

Номер патента: 246254

Опубликовано: 01.01.1969

Авторы: Виницкий, Галюк, Кировоградский, Ковтун, Малинов, Сковский

МПК: C25D 3/56

Метки: железо—вольфрам, осаждения, сплава, электролитического

...и производительности труда, в рат винную кислоту, а компоненть; дующем соотношении (в г/л): мовокислый натрий 15 - 75 хлористое 100 в 2 й сернокислый 80 - 100 кислота 30 - 60 Способ сплава желе основе вольф за и серноки что, с целью повышения створ вводя взяты в сле вольфражелезоам моннвинная стальные изаноды из маи процесс ведут при температуре 50 - 70 С икатодной плотности тока 10 - 40 а/длтз,с присоединением заявкиИзвестные способы электроосаждения сплава железо - вольфрам из щелочных электролитов малопроизводительны и не обеспечиваю получение качественных покрытий больших тол щин. 5Предложен способ электролитического осаждения сплава железо - вольфрам, по которому для улучшения качества покрытия и повышения производительности...

Номер патента: 297700

Опубликовано: 01.01.1971

Авторы: Виницкий, Золотухина, Ковтун

МПК: C25D 3/56

Метки: железо—вольфрам—кобальт, осаждения, сплава, электролитического

...к способам элек. троосаждения сплавов.Известный способ электролитического осаждения сплава железо в вольфрам в коб в щелочном электролите, содержащем серно- кислые соли железа и кобальта, натрий вольфрамовокислый, отличается очень низкой производительностью и не обеспечивает получения доброкачественных покрытий больших толщин,С целью интенсификации процесса и получения осадков сплава толщиной до 1 мм в предложенном способе используют хлористые соли железа и кобальта, и в электролит вводят аммоний сернокислый, магний сернокислый, винную кислоту при соотношении компонентов, (в г/л):Железо хлористое 100 в 1 Кобальт хлористый 10 - 150 Натрий вольфрамовокислыйАммоний сернокислыйМагний сернокислыйВинная кислота 30%, остальное желесплава...

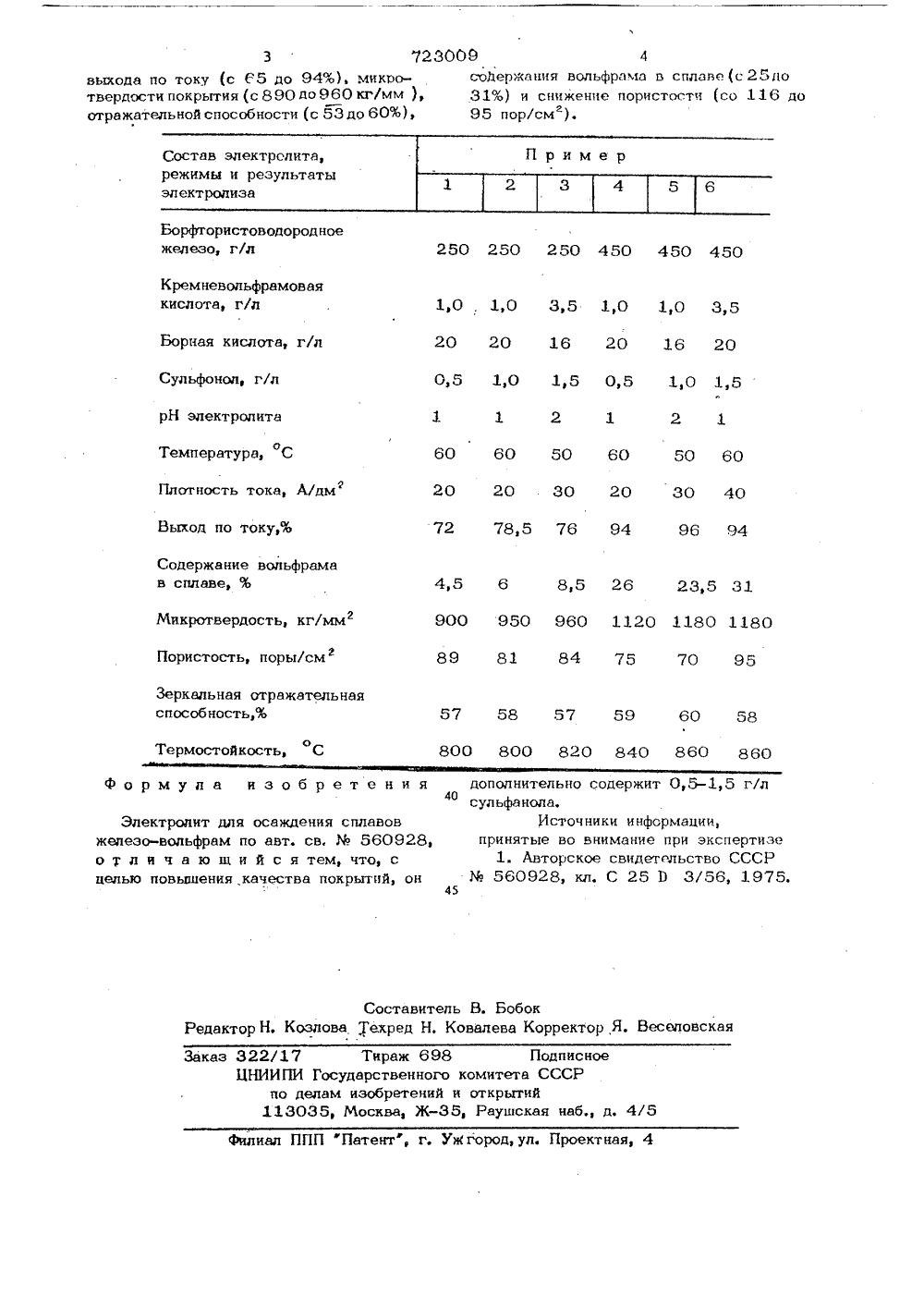

Номер патента: 560928

Опубликовано: 05.06.1977

Авторы: Бомешко, Гродецкий, Мигаль

МПК: C25D 3/56

Метки: железо-вольфрам, осаждения, сплавов, электролит

...сплава потоку составляет 65-88%Общая отражательнаяспособность 55-58%560928 4,0-8,0 мкм/мин приплотностях тока 20 и40 А/дмй соответсзсвенно. Скорость осажденияспцава 3800-4200 кг/смй 890-1170 кг/мми 97-106%80-116 пор/сми 1600-2200,кг/сми800-850 оС1000-1500 мкм 50 жал езс рис тон 2 Борная кислота, г/л 6 О о Температура, С. Зеркальная отражательная способность ВнутренниенапряженияМикротвердость Износостойкость (по сравнению со сталью 45) ПористостьПрочность сцепления покрышкин сосновой, Термостойкость Толщина покрытия ремневольфрамовая кислота, г/л Зеркальная отражательнаясобность, Ъ Рассеивающая способность электролитасоставляет 40-42%,В процессе длительной работы (более 15суток) во всем интервале рекомендуемой10 плотности тока...

Номер патента: 212691

Опубликовано: 01.01.1968

Авторы: Виницкий, Ковтун, Сковский

МПК: C25D 3/56

Метки: железо—хром, осаждения, сплава, электролитического

...малопроизводительны, нестабильны и не обеспечивают получения доброкачественных покрытий большой толщины.Для увеличения стабильности электролита и получения доброкачественных покрытий толщиной до 0,5 мм предложено в состав электро лита вводить церий сернокислый закисный при следующем соотношении компонентов, г/л;железо хлористое 25 - 100 хром сернокислый 150 в 2 мочевина 160 в 215церий сернокислый закисный 5 - 15 Процесс вести при рН 0,4 - 0,8, темпера 20 - 80 С и катодной плотности тока25 а/дмз. 2Стружку малоуглеродистой стали растворяют в концентрированной соляной кислоте, Раствор фильтруют и прорабатывают в ванне со стальными электродами при плотности тока 10 - 15 а/дм-, Сернокислый хром растворяют 2 в небольшом количестве...

Номер патента: 222105

Опубликовано: 01.01.1968

Авторы: Фрейманис, Янсон

МПК: C25D 3/56

Метки: железо-алюминий, осаждения, сплава, электролитического

...из электролита, содержащего сульфаты этих металлов. Однако осадки, получаемые по этому способу, плохо сцепляются с основой, 5Предлагаемый способ позволяет получать осадки сплава железо-алюминий, обладающие хорошим сцеплением с основой при толщине покрытия до 0,3 - 0,4 мм, Способ состоит в том, что осаждение производят из электроли та на основе хлористых солей железа и алюминия, содержащего (в г/г):Железо хлористое 50 - 500 Алюминий хлористый 100 в 3 Натрий (или калий) хлористый 50 - 100 1 Соляная кислота 0,5 - 1,2 при рН 1,2 - 1,8, температуре 60 - 90 С и катодной плотности тока 5 - 35 а/длтз с анодами из малоуглеродистой стали или сплава железо-алюминий. 20Содержание алюминия в сплаве до 5%. Выход сплава по току 80 - 90%,...
