Формирователь импульсов модулятора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

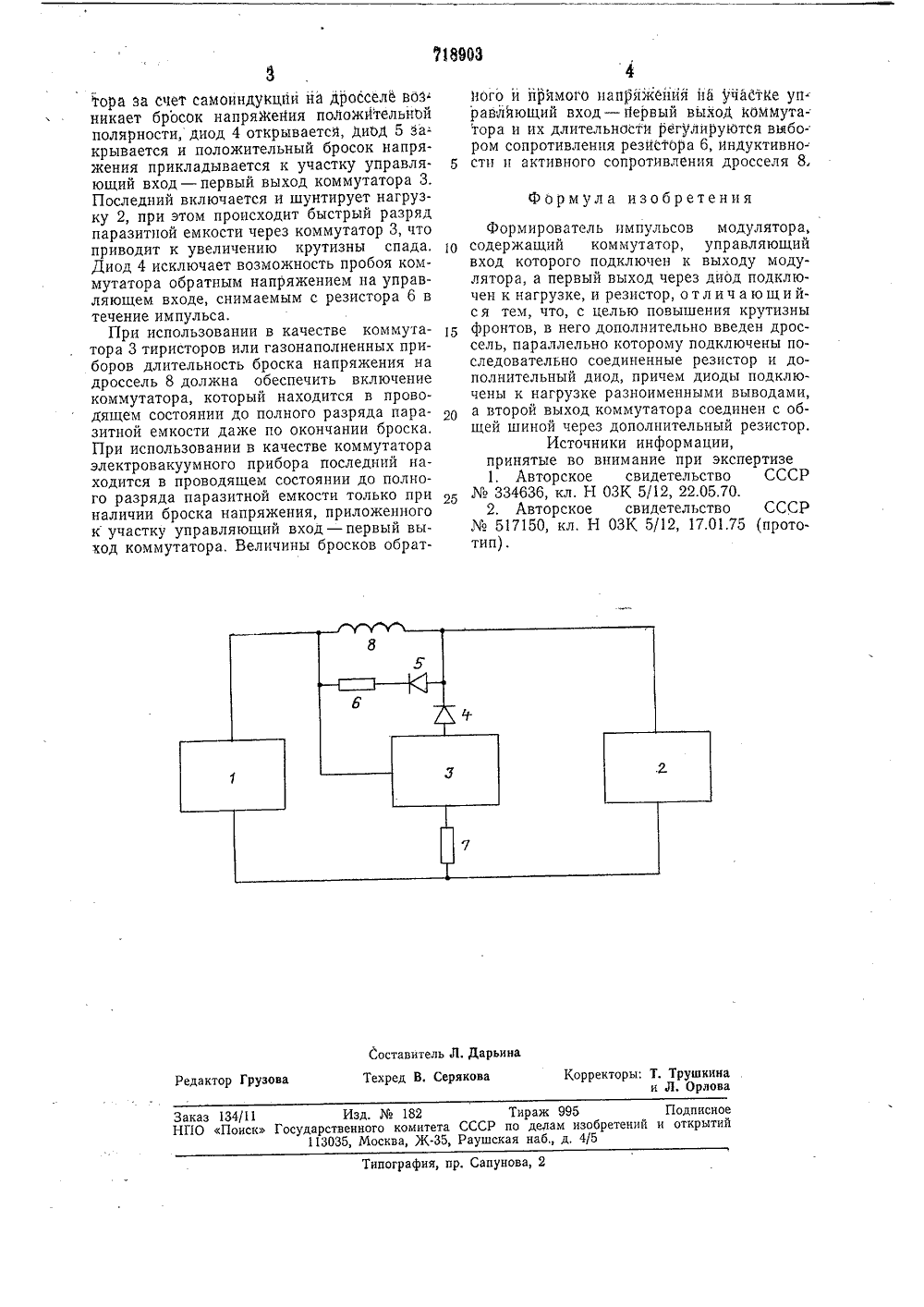

и 1 Я 8903 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик) Опубликовано 28.02.80, Бюллетень8 (53 Государственный комСССР 1.374.3888.8) ло делам изобретений и открытий(45) Дата опубликования описания 28.02,80 72) Авторы изобретени. Денис 71) Заявител 4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ МО ТОРА Изобретение относится к импульснои технике и может быть использовано для формирования переднего и заднего фронтов импульса на нагрузке модулятора.Известно устройство, содержащее моду лятор, нагрузку и коммутатор, формирующие фронты импульсов на нагрузке модулятора 1.Известен формирователь фронтов импульсов модулятора, содержащий коммутатор, щ управляющий вход которого подключен к выходу модулятора, а первый выход через диод подсоединен к нагрузке, и резистор 2.Недостатком этого устройства является 15 малая крутизна фронтов импульсов.Цель изобретения - повышение крутизны фронтов импульсов.Поставленная цель достигается тем, что в формирователь импульсов модулятора, содержащий коммутатор, управляющий вход которого подключен к выходу модулятора, а первый выход через первый диод подсоединен к нагрузке, и резистор, дополнительно введен дроссель, параллельно которому подключены последовательно соединенные резистор и дополнительный диод, причем диоды подключены к нагрузке разноименнымй выводами, а второй выход коммутатора соединен с общей шиной через дополнительный резистор.На чертеже приведена схема формирователя импульсов модулятора.Формирователь включен между модулятором 1 и нагрузкой 2 и содержит коммутатор 3, диоды 4 и 5, резисторы 6 и 7, дроссель 8, Выход модулятора 1 соединен с нагрузкой через дроссель 8, параллельно которому подключены последовательно соединенные резистор 6 и диод 5. Управляющий вход коммутатора соединен с выходом модулятора, первый выход коммутатора через диод 4 - с нагрузкой, а второй выход через резистор 7 - с общей шиной.Работает формирователь фронта импульса следующим образом.Импульсный модулятор 1 вырабатывает на нагрузке 2 импульс отрицательной полярности. В начальный момент по цепи: резистор 6 - диод протекает максимальный ток (1 л), равный току нагрузки 1, ток через дроссель 8 (1 т.) равен нулю. В течение импульса происходитперераспределение тока: ток 1 т. увеличивается, а ток 1 л уменьшается, при этом 1 т.+1 л,=1,. В течение импульса диод 4 и коммутатор 3 закрыты обратным 1 тапряженнем, сн 1 тмаемьФ с дросселя 8, В момент окончания импульса модуляФормула изобретения Составитель Л, ДарьинаТехред В, Серякова Корректоры: Т. Трушкина и Л, ОрловаРедактор Грузова Заказ 134/11 Изд,182 Тираж 995 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 ггора за счет самоиндукции на дросселе воз никает бросок напряжения положительной полярности, диод 4 открывается, диМ 5 закрывается и положительный бросок напряжения прикладывается к участку управляющий вход - первый выход коммутатора 3. Последний включается и шунтирует нагрузку 2, при этом происходит быстрый разряд паразитной емкости через коммутатор 3, что приводит к увеличению крутизны спада. Диод 4 исключает возможность пробоя коммутатора обратным напряжением на управляющем входе, снимаемым с резистора 6 в течение импульса.При использовании в качестве коммутатора 3 тиристоров или газонаполненных приборов длительность броска напряжения на дроссель 8 должна обеспечить включение коммутатора, который находится в проводящем состоянии до полного разряда паразитной емкости даже по окончании броска, При использовании в качестве коммутатора электровакуумного прибора последний находится в проводящем состоянии до полного разряда паразитной емкости только при наличии броска напряжения, приложенного к участку управляющий вход - первый выход коммутатора, Величины бросков обратМого и прямого напряжейия на участке уп равляющий вход - 11 ервый выход коммутатора и их длительности регулируются вщбором сопротивления резистора 6, индуктивностп и активного сопротивления дросселя 8,Формирователь импульсов модулятора,10 содержащий коммутатор, управляющийвход которого подключен к выходу модулятора, а первый выход через диод подключен к нагрузке, и резистор, о т л и ч а ю щи йс я тем, что, с целью повышения крутизны15 фронтов, в него дополнительно введен дроссель, параллельно которому подключены последовательно соединенные резистор и дополнительный диод, причем диоды подключены к нагрузке разноименными выводами,а второй выход коммутатора соединен с общей шиной через дополнительный резистор.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР334636, кл. Н ОЗК 5/12, 22.05,70.2. Авторское свидетельство СССР517150, кл. Н ОЗК 5/12, 17.01.75 (прототип).
СмотретьЗаявка
2599726, 03.04.1978
ПРЕДПРИЯТИЕ ПЯ В-8117
КАРВЕЦКИЙ ВЛАДИМИР ЛЕОНИДОВИЧ, ДЕНИСКИН ЕВГЕНИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: H03K 5/12
Метки: импульсов, модулятора, формирователь
Опубликовано: 29.02.1980
