Устройство для исследования реакции мышц

Номер патента: 712075

Авторы: Голубев, Евдокименко, Журавлев, Табин

ZIP архив

Текст

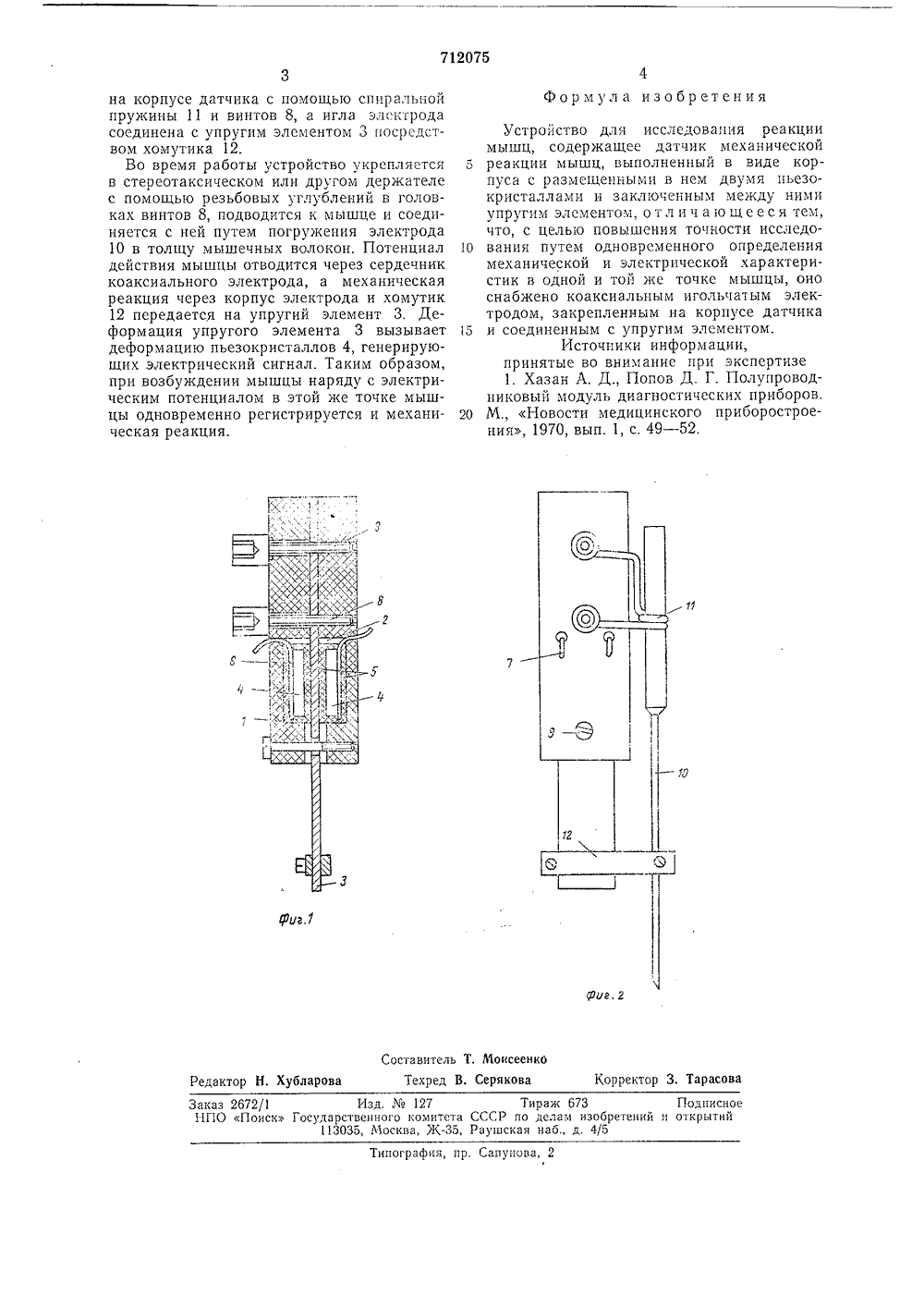

11 17 2075 ОПИСАЯИЕ ИЗОБРЕ 1 ЕЯИЯ Союз Советских Социалистических Республик(54) УСТРОЙСТВО ДЛ ЛЕДОВАНИЯ РЕА МЪШ ойство держа- мышц, 2 акреп- енным с присоед дарственный комитет (23) Приоритет Изобретение относится к устройствамдля исследования электрической и механической реакции мышц,Известны устройства для исследованияэлектрическои реакции мышц, представляющие собой коаксиальный игольчатыйэлектрод.Известны также устройства для исследования механической реакции мышц, представляющие собой дагчик, выполненный в 10виде корпуса с размещенными в нем двумяпьезокристаллами и заключенным междуними упругим элементом (11.Известные устройства не позволяют зарегистрировать местную механическую реакцию мышц одновременно с электрической, что снижает точность исследования,Целью изобретения является повышениеточности исследования путем одновременного определения механической и электрической характеристик в одной и той же точке мышцы,С этой целью предлагаемое устрдля исследования реакции мышц, сощее датчик механической реакции 5снабжено игольчатым электродом, зленным на корпусе датчика и соединс упругим элементом датчика. На фиг, 1 представлено описываемое устройство, разрез; на фиг, 2 - то же, вид сбоку.Устройство представляет собой датчик механической реакции мышц, содержащий корпус 1 из прочного изоляционного материала, состоящий из двух щечек, В каждой щечке имеется продольный паз 2 для раз:ещения упругого элемента 3, представляющего собой стальную плоскую пружину. В нижней части корпуса щечки вдоль продольного паза имеют выемки для обеспечения свободного хода упругого элемента и размещения пьезокристаллов 4, каждый из которых изолирован от упругого элемента и щечек корпуса резиновыми прокладками 5. Электрический сигнал снимается с пьезокристаллов 4 посредством пружинящих контактов 6 и выводов 7. Упругий элемент и корпус имеют отверстия, через которые проходят зажимные винты 8, а пьезокристаллы поджимаются к упругому элементу посредством винта 9, диаметр которого меньше отверстия, выполненного в упругом элементе для обеспечения беспрепятственного колебания последнего.Устройство содержит также коаксиальный игольчатый электрод 10, закрепленный712075 Формула изобретения ф, ,ф с 5 г,2 Составитель Т. МоисеенкоРедактор Н. Хубларова Техред В. Серикова Корректор 3. Тарасов Тираж 673 ПодписноеСР по делам изобретений и открытий ушская наб., д. 4/5 аказ 2672/1 Изд.127НПО Поиск Государственного комитета113035, Москва, Жпография, пр. Сапунова,на корпусе датчика с помощью спиральной пружины 11 и винтов 8, а игла электрода соединена с упругим элементом 3 посредством хомутика 12.Во время работы устройство укрепляется 5 в стереотаксическом или другом держателе с помощью резьбовых углублений в головках винтов 8, подводится к мышце и соединяется с ней путем погружения электрода 10 в толщу мышечных волокон. Потенциал 10 действия мышцы отводится через сердечник коаксиального электрода, а механическая реакция через корпус электрода и хомутик 12 передается на упругий элемент 3, Деформация упругого элемента 3 вызывает 15 деформацию пьезокристаллов 4, генерирующих электрический сигнал. Таким образом, при возбуждении мышцы наряду с электрическим потенциалом в этой же точке мышцы одновременно регистрируется и механи ческая реакция. Устройство для исследования реакции мышц, содержащее датчик механической реакции мышц, выполненный в виде корпуса с размещенными в нем двумя пьезокристаллами и заключенным между ними упругим элементом, о т л и ч а ю щ е е с я тем, что, с целью повышения точности исследования путем одновременного определения механической и электрической характеристик в одной и той же точке мышцы, оно снабжено коаксиальным игольчатым электродом, закрепленным на корпусе датчика и соединенным с упругим элементом.Источники информации,принятые во внимание при экспертизе 1. Хазан А. Д., Попов Д. Г. Полупроводниковый модуль диагностических приборов. М Новости медицинского приборостроения, 1970, вып. 1, с, 49 - 52,

Смотреть

Заявка

2358259, 10.05.1976

КИЕВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ОРТОПЕДИИ

ТАБИН ВЛАДИМИР ИВАНОВИЧ, ГОЛУБЕВ ЮРИЙ ДМИТРИЕВИЧ, ЕВДОКИМЕНКО НИКОЛАЙ ТИМОФЕЕВИЧ, ЖУРАВЛЕВ ВЛАДИМИР НИКОЛАЕВИЧ

МПК / Метки

МПК: A61B 5/10

Метки: исследования, мышц, реакции

Опубликовано: 30.01.1980
