Устройство для уменьшения помехи на выходе группы параллельно работающих магнито-транзисторных ячеек
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 148592
Автор: Овласюк
Текст

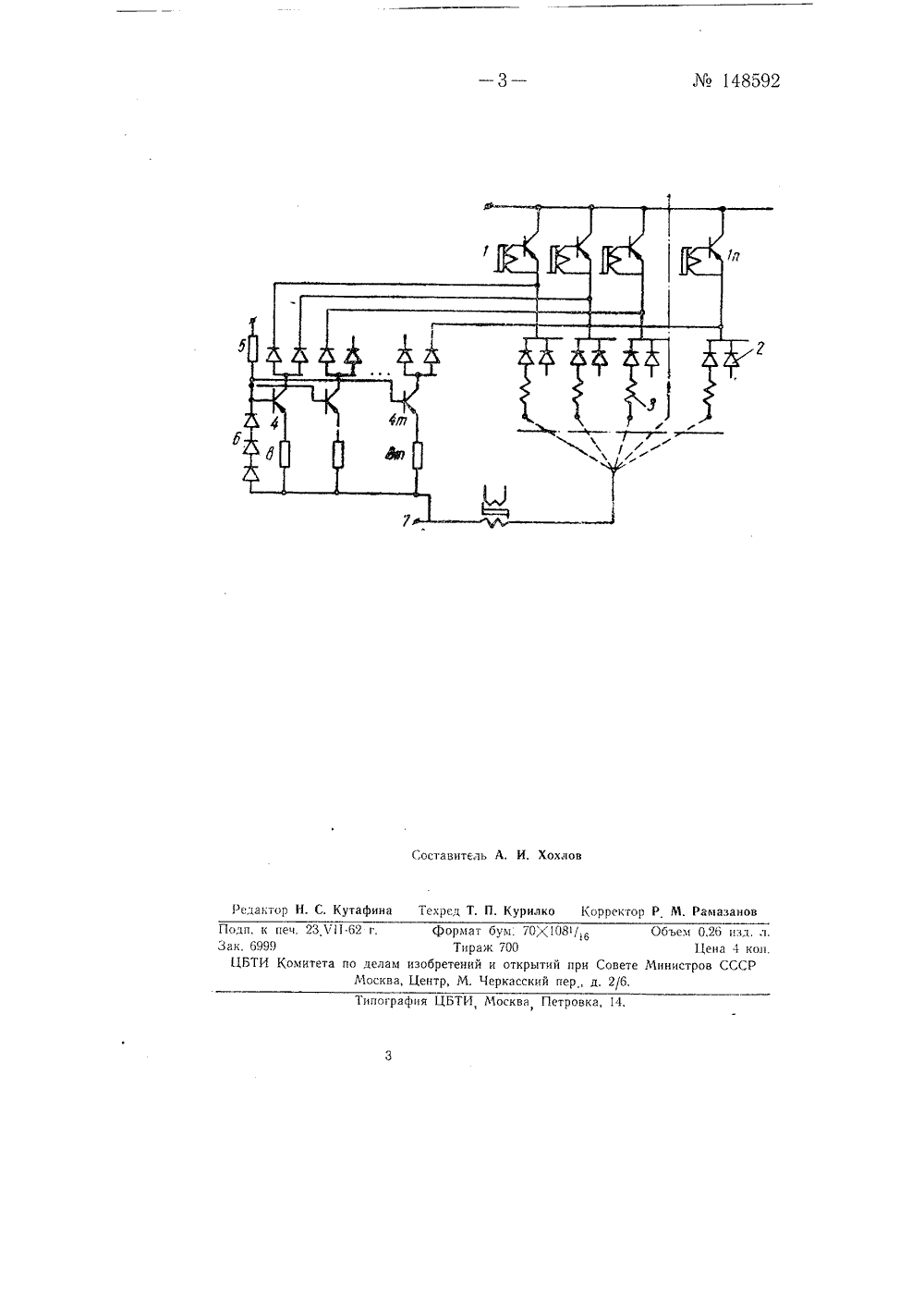

Класс 42 е, 14д: 148592 СССР ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУодцисная грутга .Ч 17 ласюк УСТРОЙСТВО ДЛЯ УМЕНЬШЕНИЯ ПОМЕХИ НА ВЪХОДЕ ГРУППЪ ПАРАЛЛЕЛЪНО РАБОТАЮЩИ МАГНИТО-ТРАНЗИСТОРНЪХ ЯЧЕЕКекабря 1960 г. за % 687841/26ний и открытий при Совете Министров СС Заявлено 6 омитет по делам изобрепубликовано в Бюллетене изобретений13 за 1962 г,Предлагается устроиство для уменьшения помехи на пы параллельно работающих магнито.транзисторных яче ных из материала с прямоугольной петлей гистерезиса, К ек параллельно нагрузке подключены токовые ограничите. ные на триодах. Базы триодов подключены к делителю образованному сопротивлением и диодами, включенными гравлении, в точке между сопротивлением и диодами. Эм дов через свои сопротивления соединены с плюсом источи а коллекторы через развязывающие диоды - с выходом я Принципиальная схема описываемого устройства пока еже.выходе групек, выполнен- выходам ячети, выполненнапряжения, в прямом наиттеры триоика питания, чеек.зана на черВ описываемом ус 1 ройстве к выходам магнита-транзисторных ячеек 1 - 1 л через развязывающие диоды 2 параллельно нагрузке 3 подключены токовые ограничители, выполненные на триодах 4 - 4 т. Базы всех триодов 4 - 4 т объединены в точке между сопротивлением 5 и диодами б, включенными в прямом направлении, делителя напряжения. Через сопротивление 5 делителя подается отрицательное (для триодов р - п - р смещение. Диоды б подключены к плюсу источника 7 питания. Эмиттеры триодов через свои сопротивления 8 - 8 т ф, ) подключены также к плюсу источника питания. При таком включении триоды действительно являются токовыми ограничителями. На диодах б, включенных в цепи базы, падает постоянное напряжение l, мало зависящее от тока. Пренебрегая падением напряжения на переходе база - эмиттер, можно сказать, что все напряжение 1. приложено к сопротивлениям 8 - 8 т (Р), вызывая в каждом из них токЮ; 148592А так как Ь = сопй и Р, = сопз 1, то и ток 1, коллектора триода, связанный с током 1, через а, будет постоянен:1 = 01 3 = сопз 1 = 1 огргде- ток ограничения.Токовые ограничители настраиваются таким образом, чтобы1,)1 Р э 1)г - 1где 1, - максимальный ток ячейки 1 при считывании 1 (полезный сигнал); 1 - максимальный ток ячейки при считывании О (помеха); д - число ячеек; т - число токовых ограничителей.Три такой настройке ток помеха с ячеек отсасывается (шунтируется) токовыми ограничителями и не попадает в нагрузку, Однако токовый ограничитель, подключенный к ячейке, с которой в данный момент считывается 1, запирается, так как не может пропустить весь ток ячейки. Поэтому токи помех с остальных ячеек, подключенных к этому ке токовому ограничителю, не могут быть шунтированы и попадают в нагрузку.Таким образом, если без токовых ограничителей помеха была равна (и - 1)1 то в схеме с т ограничителями она снизилась дои( -- 1) 1.кУвеличением числа токовых ограничителей до числа ячеек мокно свести помеху к нулю.Применение описываемого устройства технически и экономически эффективно в случае использования крупных дорогостоящих сердечников при необходимости помещения нагрузки в пепи эмиттера.Предмет изобретенияУстройство для уменьшения помехи на выходе группы параллельно работающих магнито-транзисторных ячеек, выполненных из материала с прямоугольной петлей гистерезиса, о т л и ч а ю щ е е с я тем, что к выходам ячеек параллельно нагрузке включены токовые ограничители, выполненные на триодах, базы которых подключены к делителю наприкения, образованному сопротивлением и диодами, включенными в прямом направлении, в точке между сопротивлением и диодами, эмиттеры триодов через свои сопротивления соединены с плюсом источника питания, а их коллекторы через развязывающие диоды - с выходом ячеек., Рамазан08 /в ытий при Сов ий пер, д. 2/ Поди. кЗгк. 699 ЦБТИ. 23711-62 г, формат бум. 7 Тираж 700 митета по делам изобретений и откр Москва, Центр, М. Черкассипографня ЦБТИ Москва Петровк Ооъем 0,26 изд. л Цена 4 коп те Министров СССР
СмотретьЗаявка
687841, 08.12.1960
Овласюк В. Я
МПК / Метки
МПК: G11C 7/02
Метки: выходе, группы, магнито-транзисторных, параллельно, помехи, работающих, уменьшения, ячеек
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-148592-ustrojjstvo-dlya-umensheniya-pomekhi-na-vykhode-gruppy-parallelno-rabotayushhikh-magnito-tranzistornykh-yacheek.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для уменьшения помехи на выходе группы параллельно работающих магнито-транзисторных ячеек</a>
