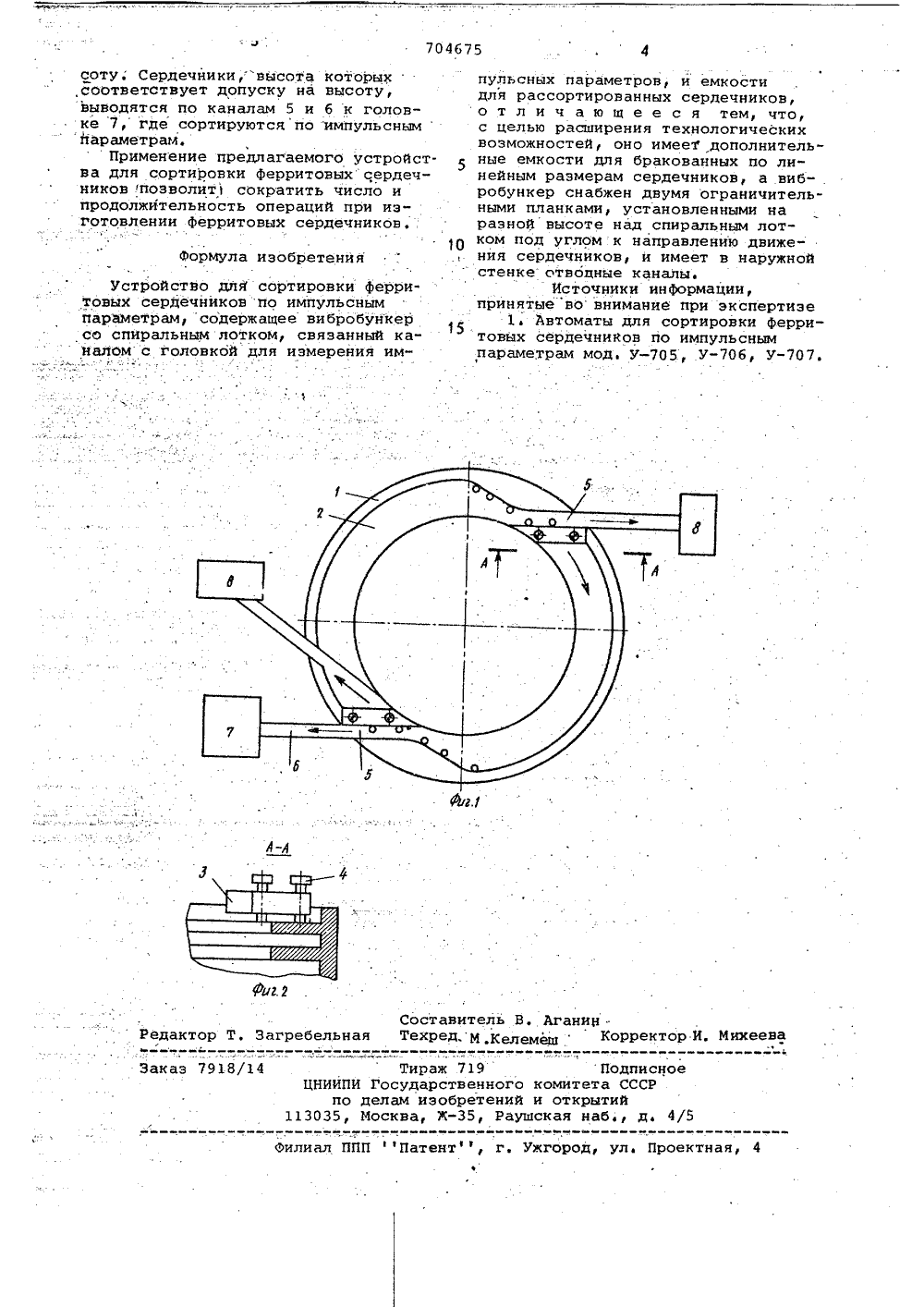

Устройство для сортировки ферритовых сердечников по импульсным параметрам

Номер патента: 553662

Опубликовано: 05.04.1977

Авторы: Гавриченко, Марчик, Федоров, Филиппов, Шестаков

МПК: G11B 5/251

Метки: головки, магнитной, сердечника, ферритовой

...ухудшение физико-механических и электромагнитных параметров магнитной головки.Целью изобретения является улучшение физико-механических и электромагнитных параметров магнитной головки.Для достижения поставленной цели немагнитный проводящий материал подвергают амальгамации ртутью, после чего сжимание полусердечников и их термообработку ведут при температурах, обеспечивающих полное исчезновение жидкой фазы с образованием твердого раствора металла с ртутью, например при 330 - 400 С.При реализации изобрповерхности торцовых р553662 Составитель И. Шкрадюк Техред В, Рыбакова Корректор О. Тюрина Редактор В. Другова Заказ 762/19 Изд493 Тираж 775 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и...

Номер патента: 607261

Опубликовано: 15.05.1978

Авторы: Кириллов, Люкшин, Павлов, Тимофеев, Травкин

МПК: G11B 5/42

Метки: головок, изгтовления, магнитных, сердечников, ферритовых

...визуального контроля глубины рабочего зазора.Это достигается тем, что по предлагаемо. му способу, пазы для обмотки выполняют на поверхности одной пластины, а канавки - на поверхности другой пластины, и обе эти пластины ориентируют между собой так, ч бы пазы были перпендикулярны канавкам, далее пластины скрепляют между собой.На фиг, 1 показана первая пластина;иг, 2 - вторай пластина; на фиг. 3 - 1состоящий из скрепленных первой ивторой пластин; на фиг. 4 - полублок, полученйый путем разрезки блока на две части; на фиг, 5 - готовые сердечники полученные по описываемому способу.Для изготовления сердечников 1 на поверхности пластины 2 выполняют пазы 3 и 4, а на поверхности пластины 6 - канавки 6. После этого пластины скрепляют между...

Номер патента: 618784

Опубликовано: 05.08.1978

Авторы: Гавриченко, Рылов, Филиппов

МПК: G11B 5/14

Метки: головок, магнитных, сердечников, ферритовых

...изобретения является повышение ,механической прочности сердечников.Поставленная цель достигается за счет того, что при температуре дилатометрического перехода стекла соединяемые полусердечцики подвергают ультразвуковым коле 20 баниям в направлении, перпендикулярном плоскости разъема полусердечников, причем частота колебаний составляе О в -100 кГц при амплитуде колебаний 110 мкм в течении 2.9 мин.25 2Предлагаемь 1 й способ может быть реали. зовац, например, при изготовлении сердечников магнитных головок из монокристалов ферритов марки 120 КШ 53 при использовании в качестве заполнителя зазора алюмомагнезиального стекла ВВС и соблюдении -режима сварки, при котором скорость нагревания и охлаждения 200 С/час, температура сварки 600 С,...

Номер патента: 718852

Опубликовано: 29.02.1980

Авторы: Кириллов, Павлов

МПК: G11B 5/42

Метки: головки, магнитной, сердечника, ферритовой

...контактную поверх. 1 О ность, а значит высокую износостойкость, большую толщину сердечника и низкое магнитное сопротивление. Ограничители длины зазора имеют вид пазов различной конфигурации 11. 15Однако с технологической точки зрения процесс изготовления паза в сердечнике затруднен тем, что он выполняется отдельно на каждом сердечнике. Вследствие малых размеров сердечника, хрупкости фер ритового материала и большой глубины паза получается невысокий процент выхода годных изделий.Наиболее близок к изобретению - способ изготовления сердечника ферритовой 21 магнитной головки, включающий склейку двух имеющих рабочую поверхность отшлифованных ферритовых пластин, в одной из которых выполнен паз под окно для обмотки, заполнение немагнитным...

Номер патента: 718855

Опубликовано: 29.02.1980

Авторы: Гавриченко, Девятова, Павлов

МПК: G11B 5/42

Метки: головок, магнитных, сердечников, ферритовых

...цель достигается за счеттого, что в теле пластины параллельно канавкам под обмотку выполняют сквознойтехнологический паз, соединяют эту пластину с ответной пластиной так, что технологический паз перекрывает выемки, ограничивающие длину рабочего зазора, затемпомещают в него немагнитный материал,заполняющий в процессе спекания эти вы.емки,На фиг. 1 показана пластина с канавками под обмотку и сквозным пазом; на фиг.2 - пластина с выемками, ограничивающими длину зазора; на фиг, 3 - блок сердечников, подготовленный для формированиярабочего зазора,Для изготовления сердечников в пластине 1 параллельно канавкам 2 и 3 выбираютсквозной технологический паз 4. В пласти 30 не 5 заполняют немагнптным веществом,718855 фиг. 1 фиг.2...
