Регенератор двоичных сигналов

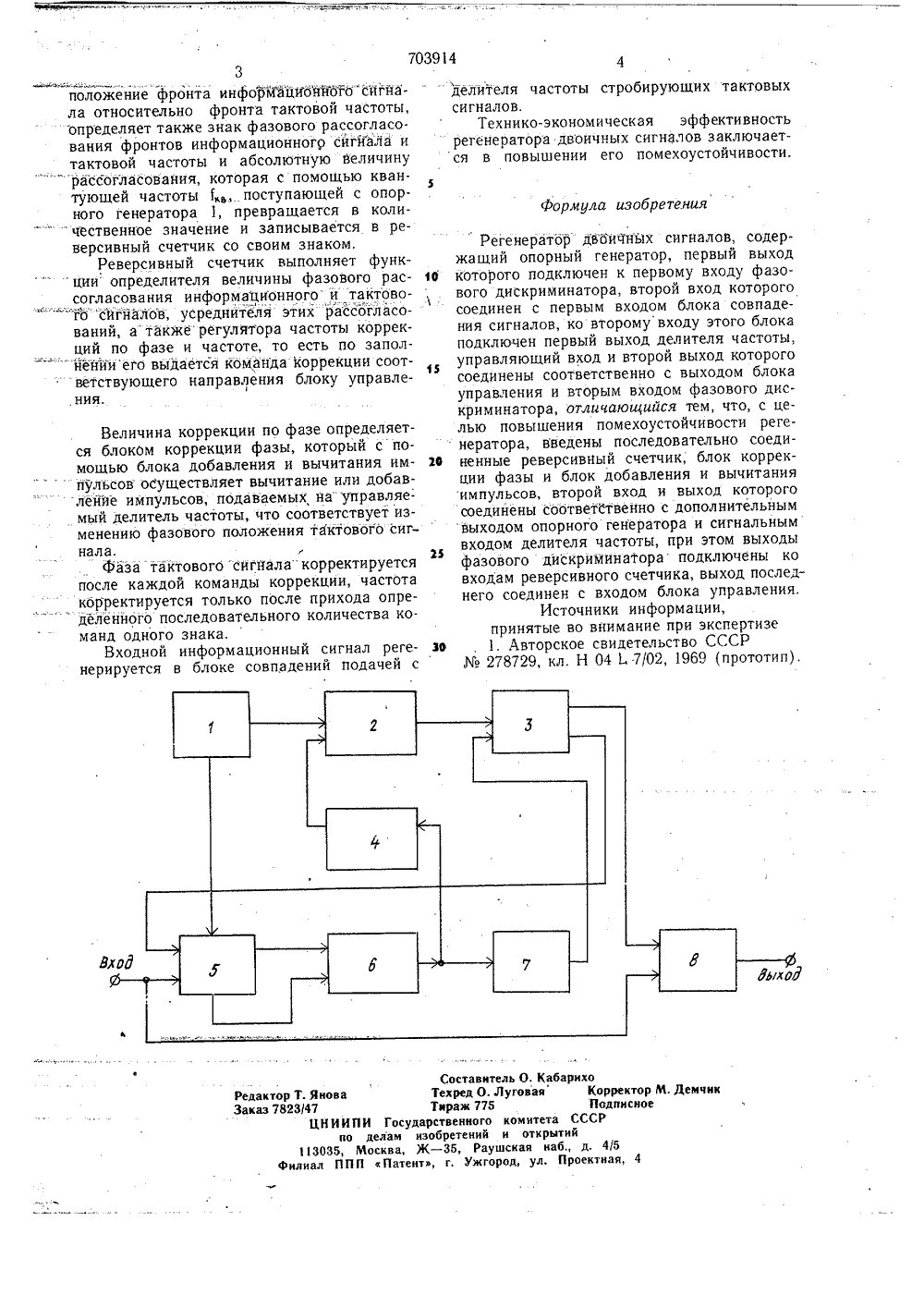

ОП ИСАИЗОБРЕТЕН ИЯ ы ,ю члМ Союз Севетских Социалмстицесктех Республик(51) М, Кл. Н 04 1. 25/06 Гепударптавииый комитет СССР па делам изобретений и открытий(54) РЕГЕНЕРАТОР ДВОИЧНЫХ СИГНАЛОВ зи 1 Изобретение относится к телеграфной свя Известен регенератор двоичных сигналов, содержащий опорный генератор, первый выход которого подключен к первому входу фазового дискриминатора, второй вход которого соединен с первым входом блока совпадения сигналов, ко второму входу этого блока подключен первый выход делителя частоты, управляющий вход и второй выход которого соединены соответственно с выходом блока управления и вторым входом фазового дискриминатора 1.Однако известный регенератор двоичных сигналов не обладает достаточной помехоустойчивостью.Цель изобретения - повышение помехоустойчивости регенератора.Для этого в регенератор двоичных сигналов, содержащий опорный генератор, первый выход которого подключен к первому входу фазового дискриминатора, второй вход которого соединен с первым входом блока совпадения сигналов, ко второму входу этого блока подключен первый выход делителя частоты, управляющий вход и второй выход 11 дгЦ . .т СКАТ-н-и"акоторого соединены соответственно с выходом блока управления и вторым входом фазового дискриминатора, введены последовательно соединенные реверсивный счетчик,блок коррекции фазы и блок добавления ивычитания импульсов, второй вход и выходкоторого соединены соответственно с дополнительным выходом опорного генератора исигнальным входом делителя частоты, приэтом выходы фазового дискриминатора подключены к входам реверсивного счетчика,выход последнего соединен с входом блокауправления,На чертеже представлена структурнаяэлектрическая схема регенератора двоичныхсигналов.ФРегенератор двоичных сигналов содержит опорный генератор 1, блок добавленияи вычитания импульсов 2, делитель частоты 3, блок коррекции фазы 1,фазовый дискриминатор 5, реверсивный счетчик 6, блокуправления 7, блок совпадения 8.20 Регенератор работает следующим образом.Входной сигнал поступает на вход фазо вого дискриминатора, который определяет703914 Формула изобретения 3положение фронта информациоййого сигйа- ла относительно фронта тактовой частоты, определяет также знак фазового рассогласования фронтов информационногд сигнала и тактовой частоты и абсолютную величинурассогласования, которая с помощью квантующей частоты 1 в, поступающей с опорного генератора 1, превращается в количественное значение и записывается в реверсивный счетчик со своим знаком.Реверсивный счетчик выполняет функ-ции определителя величины фазового рассогласования информационного и тактово" го "сйгйалов, усреднителя этих рассогласований, атакже регулятора частоты коррекций по фазе и частоте, то есть по запол-" йении"его выдается команда коррекции соответствующего направления блоку управления. Величина коррекции по фазе определяется блокОм коррекции фазы, который с помощью блока добавления и вычитания им пульсов осуществляет вычитание или добавлейие импульсов, подаваемых на управляемый делитель частоты, что соответствует изменению фазового положения тактового сигнала.Фаза тактового сигнала корректируетсяпосле каждой команды коррекции, частота корректируется только после прихода определенного последовательного количества команд одного знака,Входной информационный сигнал регенерируется в блоке совпадений подачей с делителя частоты стробирующих тактовых сигналов.Технико-экономическая эффективность регенератора двоичных сигналов заключается в повышении его помехоустойчивости. Регенератор двоичных сигналов, содержащий опорный генератор, первый выход10 которого подключен к первому входу фазового дискриминатора, второй вход которогосоединен с первым входом блока совпадения сигналов, ко второмувходу этого блокаподключен первый выход делителя частоты,управляющий вход и второй выход которого15соединены соответственно с выходом блокауправления и вторым входом фазового дискриминатора, отличающийся тем, что, с целью повышения помехоустойчивости регенератора, введены последовательно соеди 20 ненные реверсивный счетчик, блок коррекции фазы и блок добавления и вычитанияимпульсов, второй вход и выход которогосоединены соответСтвенно с дополнительнымвыходом опорного генератора и сигнальнымвходом делителя частоты, при этом выходыфазового дискриминатора подключены ко25входам реверсивного счетчика, выход последнего соединен с входом блока управления,Источники информации,принятые во внимание при экспертизезф , 1, Авторское свидетельство СССР278729, кл. Н 04 1. 7/02, 1969 (прототип).ль О. Каба уговая д. 4 ектна Составит Техред О. Тираж 775 ПИ Государственного делам изобретений Москва, Ж - 35, Рау П П Патент, г. Ужго
