Демодулятор сигналов с относительной фазовой модуляцией

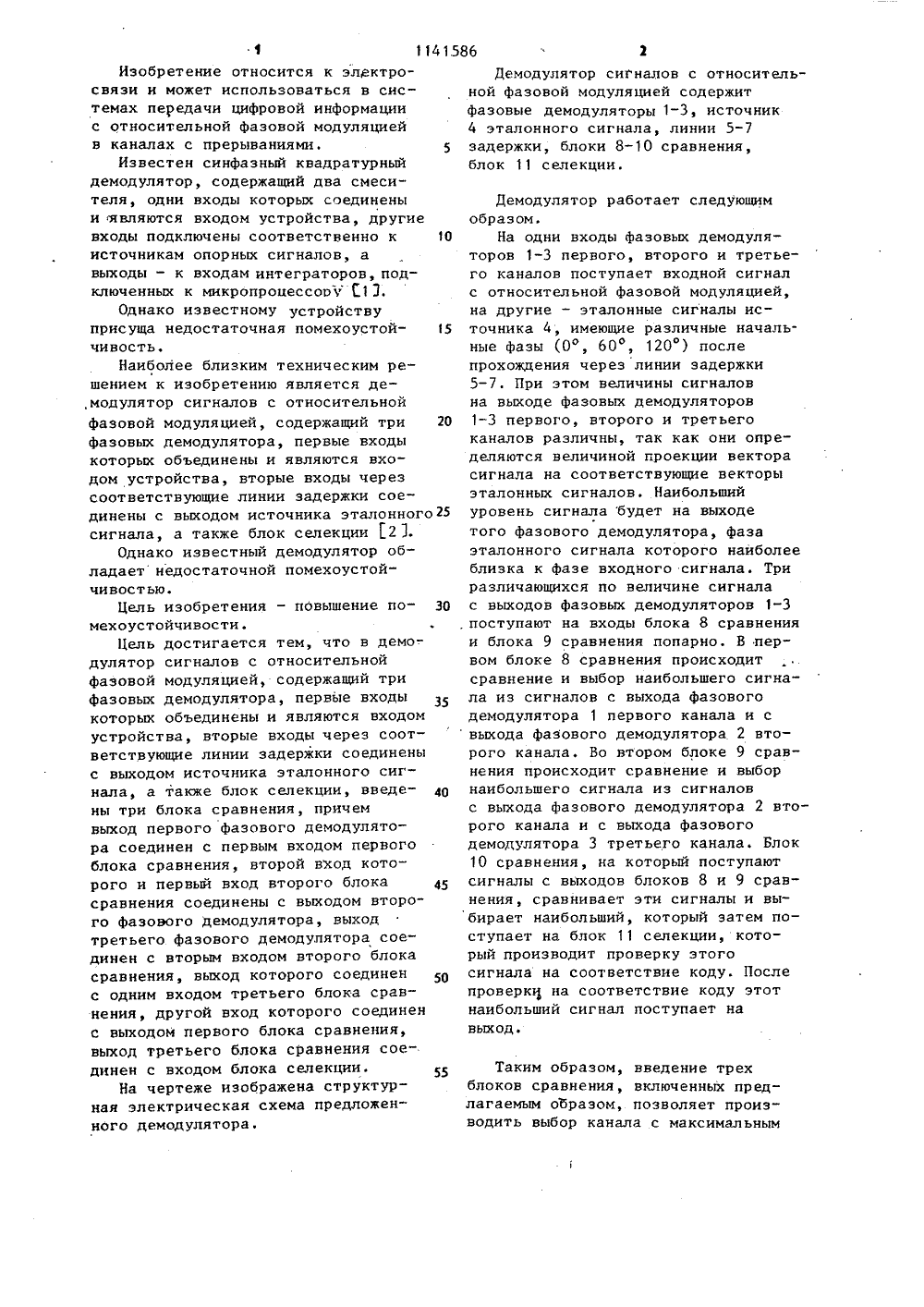

) (11) 58 Н 041.272 д РЫТЬПИСАНИЕ ИЗОБРЕТЕНИЯ 4 г 3 г ВУ ТОРСКОМУ СВИДЕ 78 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ЕЛАМ ИЗОБРЕТЕНИЙ И ОТК(71) Казанский ордена ТрудовогоКрасного Знамени и ордена Дружбынародов авиационный инстйтутим., А.Н. Туполева(54)(57) ДЕМОДУЛЯТОР СИГНАЛОВС ОТНОСИТЕЛЬНОЙ ФАЗОВОЙ МОДУЛЯЦИЕЙ,содержащий три фазовых демодулятора,первые входы которых объединеныи являются входом устройства, вторыевходы через соответствующие линии задержки соединены с выходом источника эталонного сигнала, а такжеблок селекции, о т л и ч а ю щ и йс я тем, что, с целью повышенияпомехоустойчивости, введены триблока сравнения, причем выход первого фазового демодулятора соединенс первым входом первого блока сравнения, второй вход которого и первый вход второго блока сравнениясоединены с выходом второго фазового демодулятора, выход третьегофазового демодулятора соединен свторым входом второго блока сравнения, выход которого соединен с однимвходом третьего блока сравнения,другой вход которого соединен с выходом первого блока сравнения, выход третьего блока сравнения соединен с входом блока селекции.Изобретение относится к электросвязи и может использоваться в системах передачи цифровой информациис относительной фазовой модуляциейв каналах с прерываниями. 5Известен синфазный квадратурныйдемодулятор, содержащий два смесителя, одни входы которых соединеныи являются входом устройства, другиевходы подключены соответственно к 1 Оисточникам опорных сигналов, авыходы - к входам интеграторов, подключенных к микропроцессорУ С 13.Однако известному устройствуприсуща недостаточная помехоустойчивость.Наиболее близким техническим решением к изобретению является де,модулятор сигналов с относительнойфазовой модуляцией, содержащий три 20фазовых демодулятора, первые входыкоторых объединены и являются входом устройства, вторые входы черезсоответствующие линии задержки соединены с выходом источника эталонного 25сигнала, а также блок селекции 1.2 3,Однако известный демодулятор обладает недостаточной помехоустойчивостью,Цель изобретения - повышение помехоустойчивости.Цель достигается тем, что в демо-.дулятор сигналов с относительнойфазовой модуляцией, содержащий трифазовых демодулятора, первые входыкоторых объединены и являются входомустройства, вторые входы через соответствующие линии задержки соединеныс выходом источника эталонного сигнала, а также блок селекции, введены три блока сравнения, причемвыход первого фазового демодулятора соединен с первым входом первогоблока сравнения, второй вход которого и первый вход второго блокасравнения соединены с выходом второго фазового демодулятора, выходтретьего фазового демодупятора соединен с вторым входом второго блокасравнения, выход которого соединенс одним входом третьего блока сравнения, другой вход которого соединенс выходом первого блока сравнения,выход третьего блока сравнения соединен с входом блока селекции.На чертеже изображена структурная электрическая схема предложенного демодулятора. Демодулятор сиГналов с относительной Фазовой модуляцией содержитфазовые демодуляторы 1-3, источник4 эталонного сигнала, линии 5-7задержки, блоки 8-10 сравнения,блок 11 селекции,Демодулятор работает следующим образом.На одни входы Фазовых демодуляторов 1-3 первого, второго и третьего каналов поступает входной сигнал с относительной фазовой модуляцией, на другие - эталонные сигналы источника 4, имеющие различные начальные фазы (О , 60 , 120) после прохождения через линии задержки 5-7. При этом величины сигналов на выходе Фазовых демодуляторов 1-3 первого, второго и третьего каналов различны, так как они определяются величиной проекции вектора сигнала на соответствующие векторы эталонных сигналов. Наибольший уровень сигнала будет на выходе того фазового демодулятора, фаза эталонного сигнала которого наиболее близка к фазе входного сигнала. Три различающихся по величине сигнала с выходов фазовых демодуляторов 1-3 поступают на входы блока 8 сравнения и блока 9 сравнения попарно. В первом блоке 8 сравнения происходит сравнение и выбор наибольшего сигнала из сигналов с выхода фазового демодулятора 1 первого канала и с выхода фазового демодулятора 2 второго канала. Во втором блоке 9 сравнения происходит сравнение и выбор наибольшего сигнала из сигналов с выхода фазового демодулятора 2 второго канала и с выхода фазового демодулятора 3 третьего канала. Блок 10 сравнения, на который поступают сигналы с выходов блоков 8 и 9 сравнения, сравнивает эти сигналы и выбирает наибольший, который затем поступает на блок 11 селекции, который производит проверку этого сигнала на соответствие коду. После проверки на соответствие коду этот наибольший сигнал поступает на выход.Таким образом, введение трех блоков сравнения, включенных предлагаемым образом, позволяет производить выбор канала с максимальнымРедактор Н,Пушненков орректор И,Зрдей Заказ 5 аушская наб. илиал ППП "Патент", г. Ужгород, ул, Проектн сигналом, что существенно (болеечем на 6 дБ) повышает помехоустойчивость приема кода цифры за счет поТираж 659 ВНИИПИ Государствен по делам изобрете 113035, Москва, Ждавления оставшихся двух сигналов сповышенной вероятностью появленияложных цифр. Подписиого комитета СССРий и открытий
