Резервированный генератор импульсов

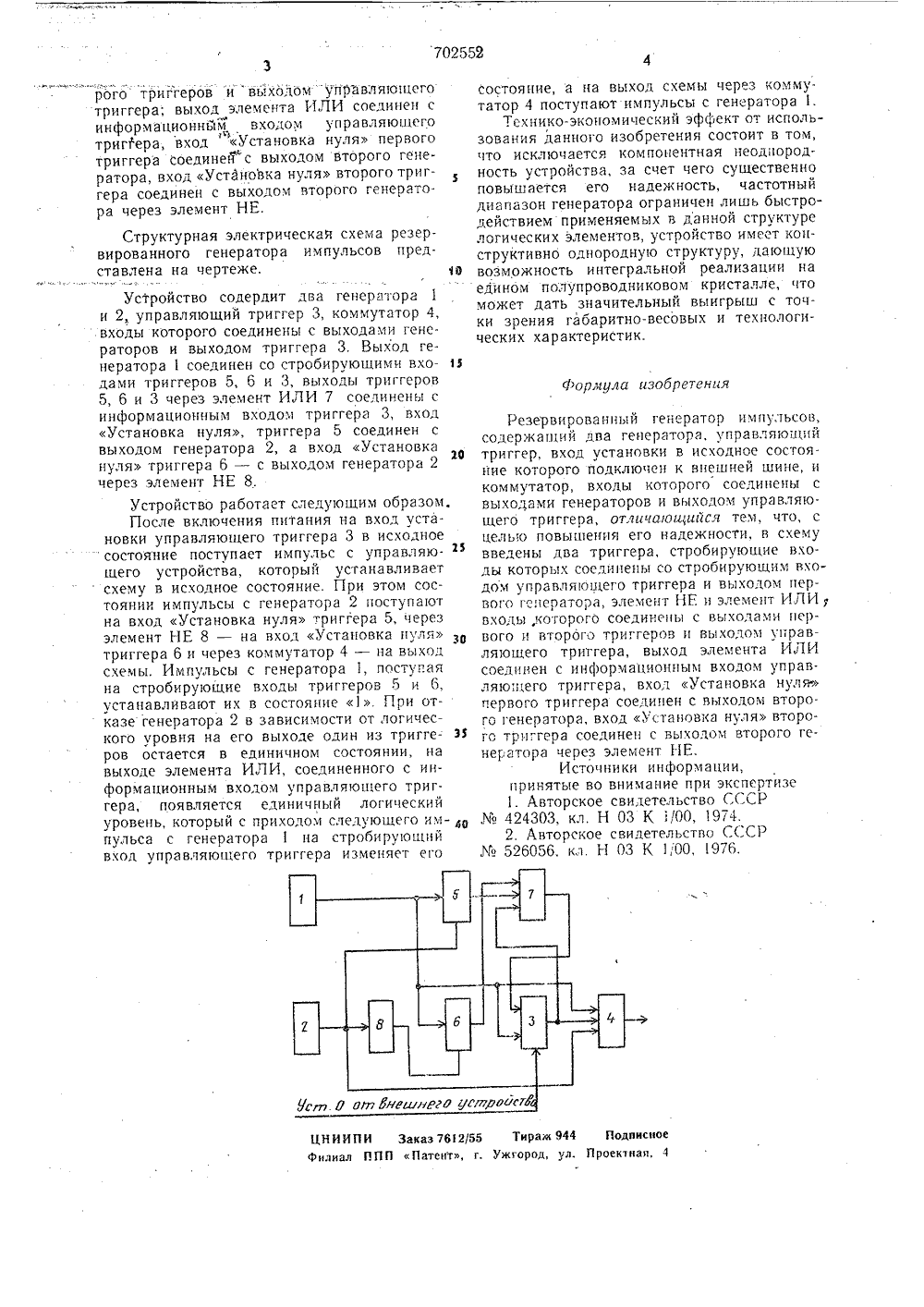

Оп ИСАНИЕИЗОБРЕТЕН ИЯ й А 87 ОРСКОМУ СВИДИТВЛЬСТВУ Союз СоветскихСоциалистическинРеспублик ц)702552 4 М Д Дополнит ное к авт. сви 51),05,78 (21) 2608265/18-21заявки-22) Заявле Н 05 К 1000 присоединением Гооударстоенный комете СССР оо делам нзобретеннй н открытийано 05,12,79. Бюпубликования опи ублико сани 2:,Изобретение относится к импульсной тех нике, может быть использовано в автоматике и вычислительной технике,Известен резервированный генератор импульсов, содержащий два генератора импульсов, интегратор, вход которого подключен к одному из генераторов импульсов и к одному из входов элемента ИЛИ 1.Этот генератор недостаточно надежен, содержит интегратор, что ограничивает примененйе данной структуры в широком диапазоне частот.Наиболее близок к предлагаемому - резервированный генератор импульсов, содержащий два генератора импульсов, управляющий триггер, коммутатор, входы которого соединены с выходами генераторов импульсов и выходом управляющего триггера, интегратор, вход которого соединен с выходом коммутатора, а один из его выходов связан с одним из входов управляющего триггера, и блок совпадения, один из входов которого соединен с выходом коммутатора, а другой - со вторым выходоминтегратора 2.Наличие в схеме интегратора ограничивает применение данной структуры в широком диапазоне частот, реализация интегрирующего устройства требует примсцсния дискретных компонентов (коцденсаторов, резисторов), для согласования интсгратора с логическими микроэлементами по входным и выходным сип.адам необходим пороговый элемент. В результате этого воз/цикает компонентная неоднородность устройства, которая является причиной снцже.ния надежности.1 о Цель изобретения - повышение надежности схемы путем исключения компонентной неоднородности.Эта цель достигается тем, что в резервированный генератор импульсов, содержащий два генератора импульсов, управляющ ц триггер, вход установки в исходцос состояние которого подключен к внешней иице, и коммутатор, входы которого сосдицсны с выходами генераторов и выходом управляющего триггера, введены два трипсра, стробирующие входы которых соедицс.ны со стробирующим входом управляющего триггера и выходом первого генератора.элемент НЕ и элемент ИЛИ, входы которого соединены с выходами первого и вто702552 Формула изобретения И Заказ 762/55 Тираж 944 Подписное ППП Патент, г. Ужгород, ул. Проектнан, 4 Фнл рого триггеров и выходом- управляющего триггера; выход элемента ИЛИ соединен с информационньм входом управляющего триггера, вход Установка нуля первого триггера соединейс выходом второго генератора, вход Установка нуля второго триггера соединен с выходом второго генератора через элемент НЕ,Структурная электрическая схема резервированного генератора импульсов представлена на чертеже. 16Устройство содердит два генератора 1 и 2, управляющий триггер 3, коммутатор 4, входы которого соединены с выходами генераторов и выходом триггера 3. Выход генератора 1 соединен со стробируюшими вхо дами триггеров 5, б и 3, вьходы триггеров 5, б и 3 через элемент ИЛИ 7 соединены с информационным входом триггера 3, вход Установка нуля, триггера 5 соединен с выходом генератора 2, а вход Установка нуля триггера 6 - с выходом генератора 2 через элемент НЕ 8.Устройство работает следующим образом После включения питания на вход установки управляющего триггера 3 в исходноесостояние поступает импульс с управляю щего устройства, который устанавливает схему в исходное состояние. При этом состоянии импульсы с генератора 2 поступают на вход Установка нуля триггера 5, через элемент НЕ 8 - на вход Установка нуля триггера 6 и через коммутатор 4 - на выход схемы. Импульсы с генератора 1, поступая на стробируюшие входы триггеров 5 и 6, устанавливают их в состояние 1. При отказе генератора 2 в зависимости от логического уровня на его выходе один из тригге- з ров остается в единичном состоянии, на выходе элемента ИЛИ, соединенного с информационным входом управляющего триггера, появляется единичный логический уровень, который с приходом следующего нм- о пульса с генератора 1 на стробируюший вход управляющего триггера изменяет его состояние, а на выход схемы через коммутатор 4 поступают импульсы с генератора 1.Технико-экономический эффект от использования данного изобретения состоит в том, что исключается компонентная неоднородность устройства, за счет чего сушественно повыш ается его надежность, частотный диапазон генератора ограничен лишь быстродействием применяемых в данной структуре логических элементов, устройство имеет конструктивно однородную структуру, дающую возможность интегральной реализации на едином полупроводниковом кристалле, что может дать значительный выигрыш с точки зрения габаритно-весовых и технологических характеристик. Резервированный генератор импульсов,содержащий два генератора, управляюшийтриггер, вход установки в исходное состояние которого подключен к внешней шине, икоммутатор, входы которого соединены свыходами генераторов и выходом управляющего триггера, отлицающийся тем, что, сцелью повышения его надежности, в схемувведены два триггера, стробирующие входы которых соединены со стробирующнм входом управляюгцего триггера и выходом первого генератора, элемент НЕ и элемент ИЛИвходы, которого соединены с выходами первого и второго триггеров н выходом управляющего триггера, выход элемента ИЛИсоединен с информационным входом управляю:пего триггера, вход Установка нуляпервого триггера соединен с выходом второго генератора, вход Установка нуля второго триггера соединен с выходом второго генератора через элемент Е.1 Е.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР424303, кл. Н 03 К 1/00, 1974.2. Авторское свидетельство ГССР526056, кл. Н 03 К 1,00, 976.
