Трансформатор

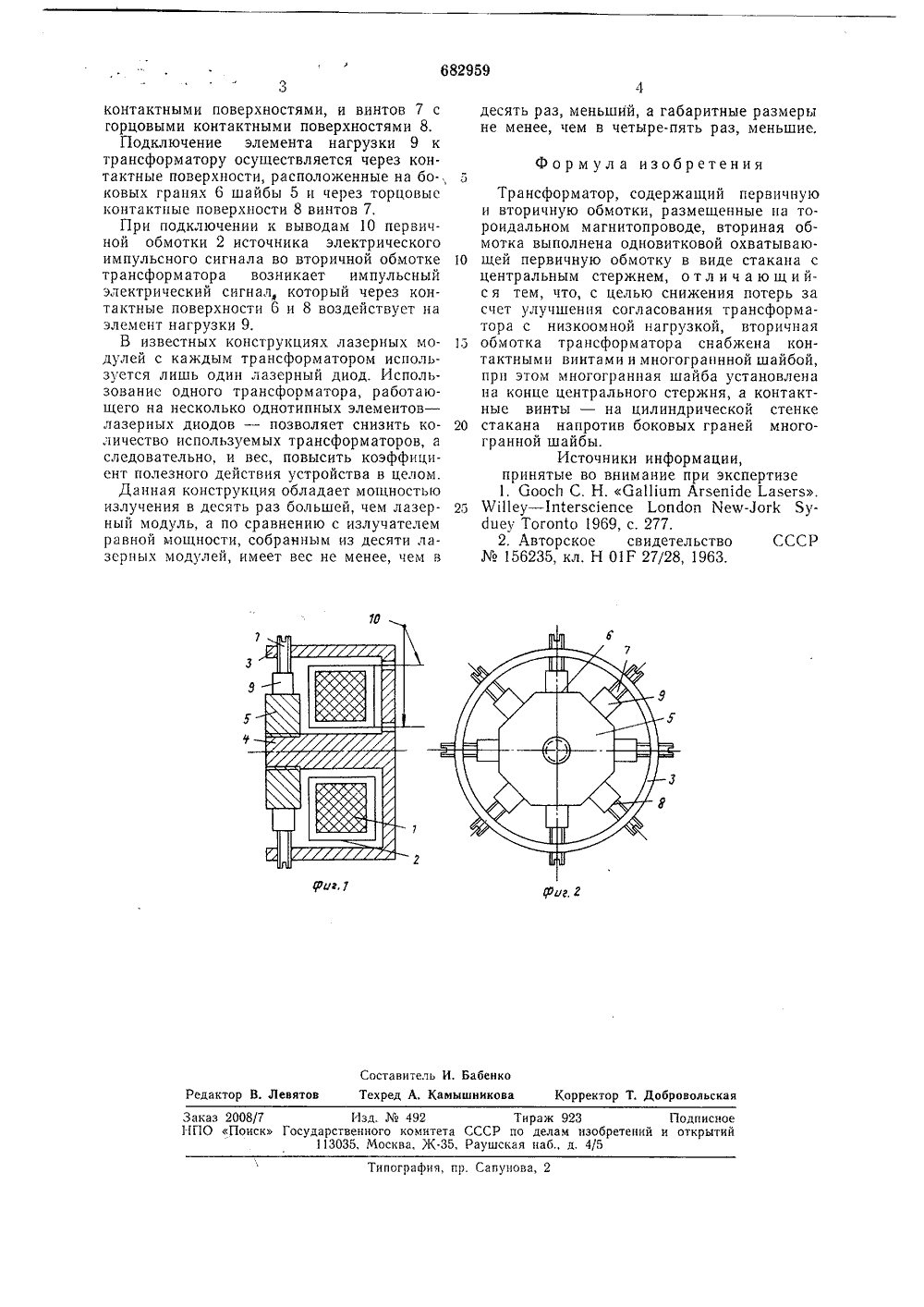

1 16 КЮ 59 ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(22) Заявлено 23.03.78 (21) 2593161/ 1) М. Кл,зН 01 Г 27/2 с присоединением заявк ыударствснный ком(54) ТРАНСФОРМ На фиг. разрезе; наТрансфор го магнито вторичной тральным бы 5 с бок 1 изображе фиг. 2 - то матор саста провода 1, п обмотки в ви стержнем 4, овыми граня н трансфор же в плане пт пз торо ервичной об де стакана многогранн ми 6, явля ат альпо мотки 2, 3 с ценой шай- ющимися Изобретение относится к области конструирования трансформаторов, в частности, трансформаторов, корпус которых является одновременно одновитковой вторичной обмоткой, и предназначено для использования в радиотехнических устройствах.Известна конструкция трансформатора, содержащего тороидальный магнитопровод с расположенной на нем первичной обмоткой, корпус цилиндрической формы из элек тропроводного материала, являющийся частью вторичной обмотки и имеющий кольцевой паз, в который вставлен упомянутый тороидальный магнитопровод 1.Трансформатор соединяется с нагрузкой с помощью жесткой коаксиальной линии, которая существенно затрудняет получение требуемых характеристик электрических сигналов на нагрузке, имеющей весьма малое сопротивление порядка 0,01 - 0,1 Ом. Линия с таким сопротивлением сложна в изготовлении.Известен также трансформатор, содержащий первичную и вторичную обмотки, размещенные на тороидальном магнитопроводе, причем вторичная обмотка выполнена одновитковой, охватывающей первичную обмотку в виде стакана с центральным стержнем 2, Данное устройство является наиболее близким к изобретению по техни ескои сущности и достигаемому результату.Недостатком этого трансформатора является то, что в торец вторичной обмотки выполнен в виде диска с отверстием для подключения коаксиального вывода, т. е. нагрузка к трансформатору подключается с помощью коаксиальной линии, что приводит к значительным потерям, так как коаксиальную линию можно изготовить с сопротивлением порядка 0,01 - 0,1 Ом.Целью изобретения является снижение потерь за счет улучшения согласования трансформатора с низкоомной нагрузкой. Указанная цель достигается тем, что вторичная обмотка трансформатора снабжена контактными винтами и многогранной шайбой, при этом многогранная шайба установлена на конце центрального стержня, а контактные винты - на цилиндрической стенке стакана напротив боковых граней многогранной шайбы,682959 Ф о р мул а изобретения иг,7 Составитель И, БабенкоТехред А. Камышннкова Корректор Т, Добровольская Редактор В. Левятов Заказ 2008/7 Изд. М 492 Тираж 923 Подписное1.1 Г 10 Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 контактными поверхностями, и винтов 7 с горцовыми контактными поверхностями 8.Подключение элемента нагрузки 9 к трансформатору осуществляется через контактные поверхности, расположенные на бо-, ковых гранях 6 шайбы 5 и через торцовые контактные поверхности 8 винтов 7.Прн подключении к выводам 10 первичной обмотки 2 источника электрического импульсного сигнала во вторичной обмотке трансформатора возникает импульсный электрический сигнал, который через контактные поверхности 6 и 8 воздействует на элемент нагрузки 9.В известных конструкциях лазерных модулей с каждым трансформатором используется лишь один лазерный диод. Использование одного трансформатора, работающего на несколько однотипных элементов - лазерных диодов - позволяет снизить количество используемых трансформаторов, а следовательно, и вес, повысить коэффициент полезного действия устройства в целом.Данная конструкция обладает могцностью излучения в десять раз большей, чем лазерный модуль, а по сравнению с излучателем равной мощности, собранным из десяти лазерных модулей, имеет вес не менее, чем в десять раз, меньший, а габаритные размеры не менее, чем в четыре-пять раз, меньшие. Трансформатор, содержащий первичнуюи вторичную обмотки, размещенные на тороидальном магнитопроводе, вториная обмотка выполнена одновитковой охватываю 10 щей первичную обмотку в виде стакана сцентральным стержнем, о т л и ч а ю щ и йс я тем, что, с целью снижения потерь засчет улучшения согласования трансформатора с низкоомной нагрузкой, вторичная15 обмотка трансформатора снабжена контактными винтами и многограннной шайбой,при этом многогранная шайба установленана конце центрального стержня, а контактные винты - на цилиндрической стенке20 стакана напротив боковых граней многогранной шайбы.Источники информации,принятые во внимание при экспертизе1, боос 11 С. Н. 6 а 111 цгп АгзепЫе 1.азегз.25 %111 еу - 1 п 1 егзс 1 епсе 1 опс 1 оп Хеж-,1 ог 1 с Ьус 1 цеу Тогоп 1 о 1969, с. 277.2. Авторское свидетельство СССР156235, кл. Н 01 Г 27/28, 1963.
