Устройство для обогрева деревьев

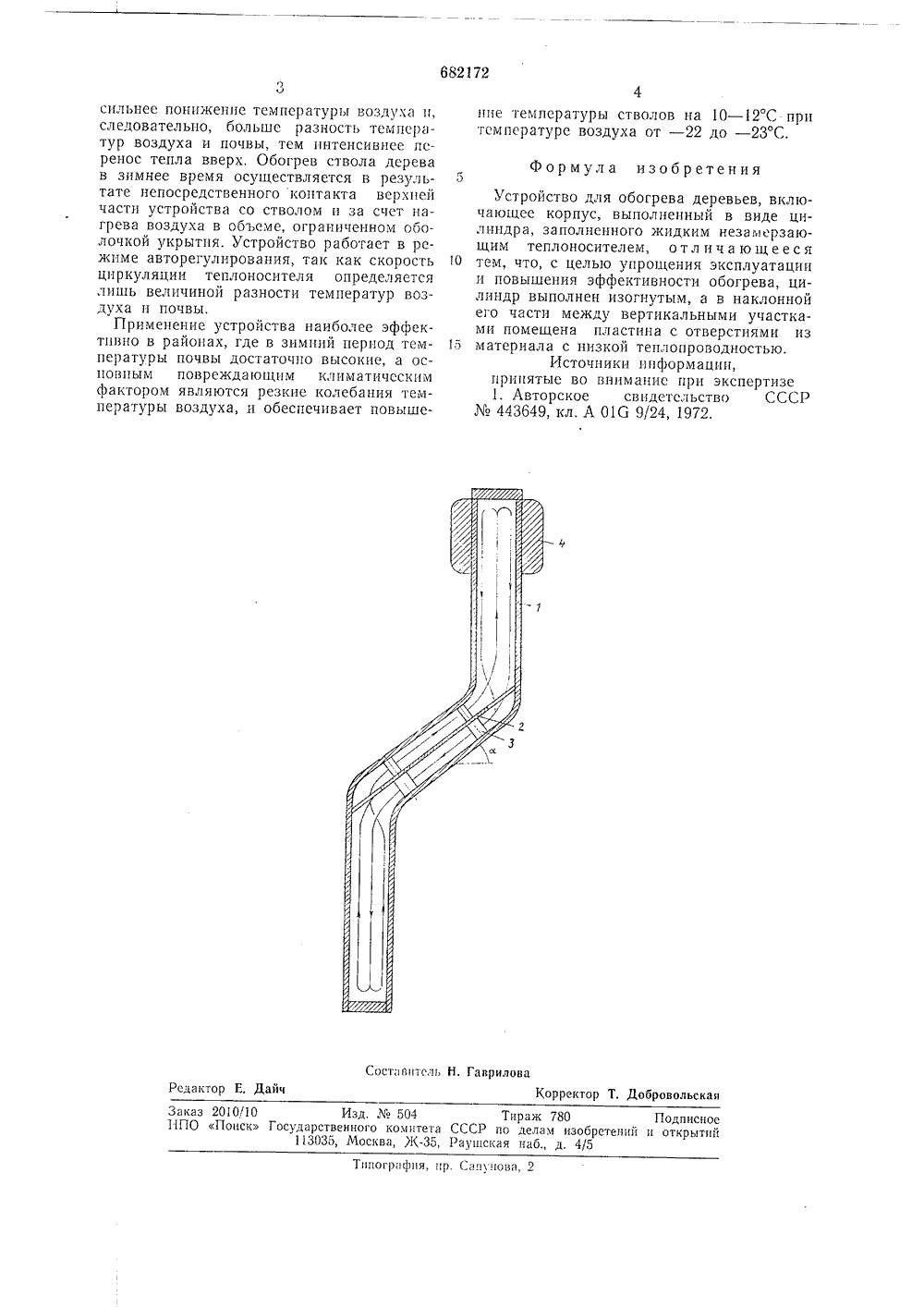

1 ц) 682172 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51 рисоединением заявки Государственный комите 23) Приоритет43) Опубликовано 30.08,79. Бюл тень ЪЪ(45) Дата опубликования опцсания 30.08,7) Заявител Агрофизическии научно-исследовательскии институт Всесоюзной ордена Ленина академии сельскохозяйственных на им. В, И. Ленина54) УСТРОЙСТ БОГРЕВА ДЕРЕВЬ Изобретение относится к области устройств сельскохозяйственного назначения, применяемых для защиты плодовых и декоративных деревьев от неблагоприятных климатических воздействий.Известно устройство для обогрева воздуха, состоящее цз тонкостенного цилиндра, заполненного жидким теплоносителем ц имеющее распределитель нисходящего ц восходящего потоков 11. 1 ООднако такое устройство требуется периодически переставлять на новое место по мере роста дерева, что связано с нарушением корневой системы и дополнительными трудовыми затратами. 1Целью изобретения является обеспечение эффективной защиты стволов деревьев в течение длительного периода жизни дерева без замены и перестановки защитного устройства. 20Поставленная цель достигается тем, что цилиндр выполнен изогнутым, а в наклонной его части между вертикальными участками помещена пластина с отверстиями нз материала с низкой теплопроводно, стью.На чертеже изображено предлагаемое устройство, продольный разрез.В полости цилиндра 1, полностью заполненной жидким незамерзающим теплоцосц телем, в наклонной его части установлена пластина 2 под тем же углом наклоца а. Пластина 2 выполнена цз теплонзолпрующего материала шириной, равной внутреннему диаметру цилиндра, а длиной, равной длине его наклонной части. Пластина цмсет на обоих концах отверстия. Фиксация пластины обеспечивается двумя вставками - штырями 3. Верхняя часть устройства снаружи может иметь систему продольных ребер 4, увеличивающих тсплоотдачу поверхности. расстояние между осямц верхней и нижней параллельных частей устройства выбирается достаточным для длительной эксплуатации его без перестановки.Устройство устанавливается с южной цлц юго-западной стороны ствола, Нижняя тепловоспрцнимающая часть его до изгиба вводится вертикально в почву с таким расчетом, чтобы верхняя теплоотдающая часть была в непосредственной близости цлц в контакте со стволом дерева. В зимний период ствол и верхняя часть устройства изолируются оболочкой.Как только температура воздуха становится ниже температуры почвы, начинается перенос тепла пз нижней части устройства в верхнюю за счет циркуляции жидкого теплоносителя в полой трубс. Чсмсильнее понижение температуры воздуха и, следовательно, больше разность температур воздуха и почвы, тем интенсивнее перенос тепла вверх, Обогрев ствола дерева в зимнее время осуществляется в результате непосредственного контакта верхней части устройства со стволом и за счет нагрева воздуха в объеме, ограниченном оболочкой укрытия. Устройство работает в режиме авторегулирования, так как скорость циркуляции теплоносителя определяется лишь величиной разности температур воздуха н почвы.Применение устройства наиболее эффективно в районах, где в зимний период температуры почвы достаточно высокие, а основным поврсждающим климатическим фактором являются резкие колебания температуры воздуха, и обеспечивает повыше 6821724ние температуры стволов на 10 - 12 С притемпературе воздуха от - 22 до - 23 С. Формула изобретения5Устройство для обогрева деревьев, включающее корпус, выполненный в виде цилиндра, заполненного жидким незамерзающим теплоносителем, о т л и ч а ю щ е е с я10 тем, что, с целью упрощения эксплуатациии повышения эффективности обогрева, цилиндр выполнен изогнутым, а в наклоннойего части между вертикальными участками помещена пластина с отверстиями из15 материала с низкой теплопроводностью,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 443649, кл. А 016 9/24, 1972.Составитель Н. Гаврилова едактор Е. Дайч Корректор Т. Добровольская Заказ 2010/1 О Изд. Хв 504 Тираж 780 Подписное1 ПО Поиск Государственного комитета СССР по делам изобретений и открытш"113035, Москва, )К, 1 аушская наб., д. 4/5Типография,р, Сапунов
