Сумматор по модулю два
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 681429
Автор: Линков
Текст

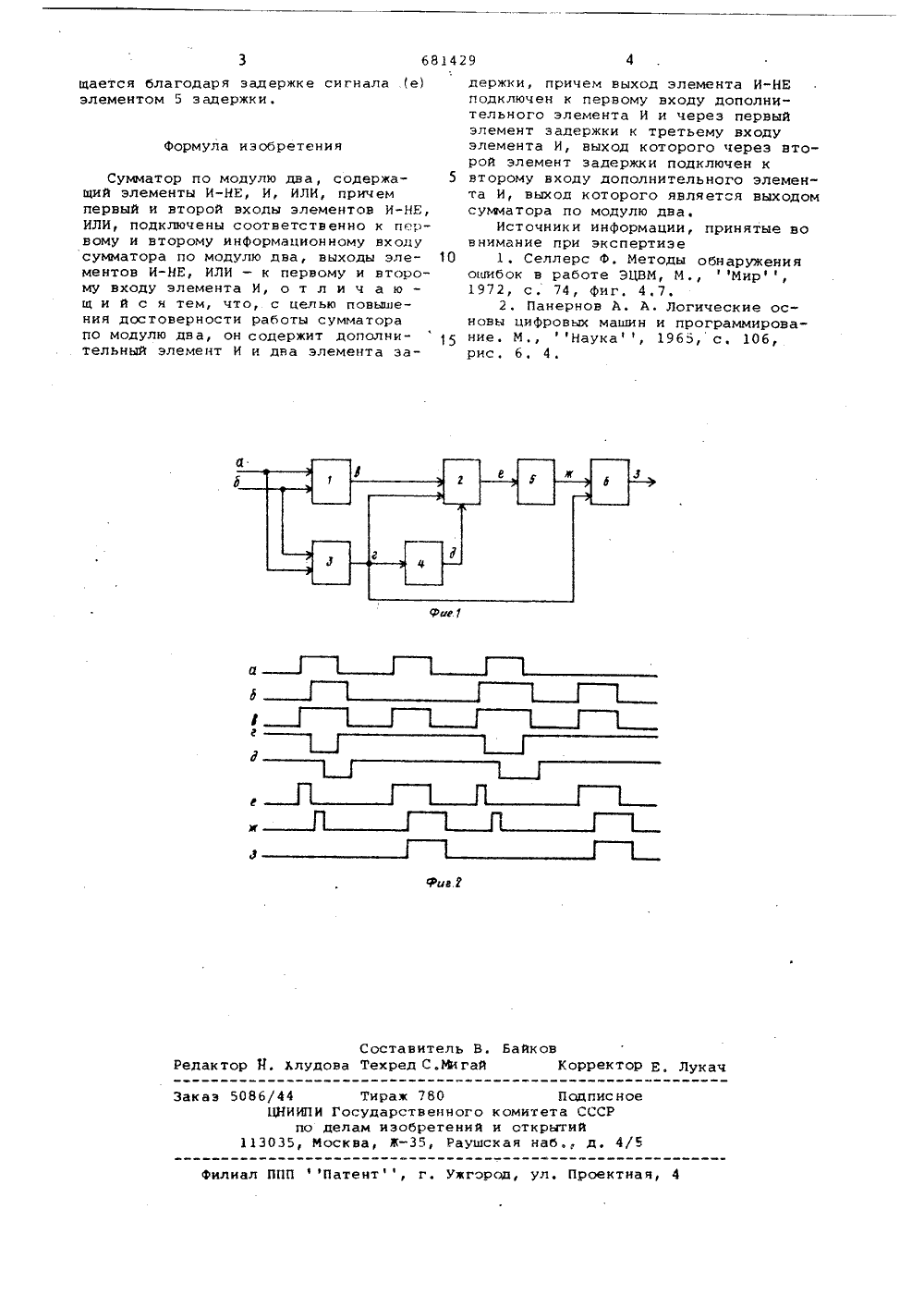

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 20.05.78 (21) 2381548/18 - 24 Свез Севветскик Сциалистическик е"еспублик,;е:Г 1 ИС Об Р 7/385 с присоединением заявки Нов Государственный комнтет СССР но делам нэобретеннй н открытнй(53) УДК б 8 1. 32 7Г 088.8) Дата опубликования описания 300879(54) СУММАТОР ПО МОДУЛЮ ДВА Изобретение относится к вычислительной технике и может быть использовано в импульсных и логических схемах различного назначения.Известен сумматор по модулю два,состоящий из элементов И-НЕ (1,Наиболее близким к предлагаемому:является сумматор по модулю два, содержащий элементы И-НЕ, И и ИЛИ, причем первьй и второй входы элементовИ-НЕ, ИЛИ подключены соответственнок первому и второму информационномувходу сумматора по модулю два, выходыэлементов И"НЕ, ИЛИ - к первому ивторому входу. элемента И 2, 15Недостатком этих устройств является йизкая надежность работы в услЬвиях искажения временного положениявходных сигналов, что приводит к появлению ложных выходных сигналов. 2 ОЦелью изобретения является повыщэиие достоверности работы сумматорапо модулю два.Это достигается тем, что "умматорпо модулю два содержит дополнитель ный элемент И и два элемента задержки, причем выход элемента И-НЕ подключен к первому входу дополнительного элемента И и через первый элементзадержки к третьему входу элемента ЗО И, выход которого через второй элемент задержки подключен к второмувходу дополнительного элемента И,выход которого является выходом сумматора по модулю два.На фиг. 1 дана функциональная схе-,ма сумматора по модулю два; на фиг.2 - его временные диаграммыОн содержит элементы ИЛИ 1, И 2,И-НЕ 3, элементы 4 и 5 задержки, дополнительный элемент И б,Сумматор по модулю два работаетследующим образом.Длительность сигнала (в), поступающего с выхода элемента ИЛИ 1 на входэлемента И 2,. равна суммарной длительности информационных сигналов (а, б) .Запрещающий сигнал (г), поступающийс выхода элемента И-НЕ 3 на вход элемента И 2, имеет длительность совпадающих частей информационных сигналов.Благодаря задержанному сигналу (а),проходящему через элемент 4 задержкина другой запрещающий вход элементаИ 2, устраняются ложные сигналы, вызываемые рассогласованием задних фронтов информационных сигналов. Прохож"дение ложных сигналов, обусловленных рассогласованием передних фронтов информационных сигналов предотвраеда Тираж 780 ИПИ Государствен по делам изобрет Москва, Ж, аказ 5086/4 Подпис нго комитета СССРий и открытийушская наб., д, 4 1130 ктная, 4 илиал ППП Патент, г. Ужгор щается благодаря задержке сигнала (е)элементом 5 задержки. Сумматор по модулю два, содержащий элементы И-НЕ, И, ИЛИ, причем первый и второй входы элементов И-НЕ, ИЛИ, подключены соответстненно к первому и второму информационному входу сумматора по модулю два, выходы элементов И-НЕ, ИЛИ - к первому и второму входу элемента И, о т л и ч а ю щ и й с н тем, что, с целью повышения достоверности работы сумматора по модулю два, он содержит дополнительный элемент И и два элемента задержки, причем выход элемента И-НЕподключен к первому входу дополнИтельного элемента И и через первыйэлемент задержки к третьему входуэлемента И, выход которого через второй элемент задержки подключен к 5 второму входу дополнительного элемента И, выход которого является выходомсумматора по модулю два.Источники информации, принятые вовнимание при экспертизе10 1, Селлерс ф. Методы обнаруженияошибок в работе ЭЦВМ, М., Мир,1972, с. 74, фиг, 4,7.2. Панернов А. А. Логические осноны цифровых машин и программирование, М., Наука, 1965, с. 106,рис. 6. 4.
СмотретьЗаявка
2361548, 20.05.1976
ПРЕДПРИЯТИЕ ПЯ М-5632
ЛИНЬКОВ НИКОЛАЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G06F 7/385
Опубликовано: 25.08.1979
Код ссылки
<a href="https://patents.su/2-681429-summator-po-modulyu-dva.html" target="_blank" rel="follow" title="База патентов СССР">Сумматор по модулю два</a>
