Генератор импульсов

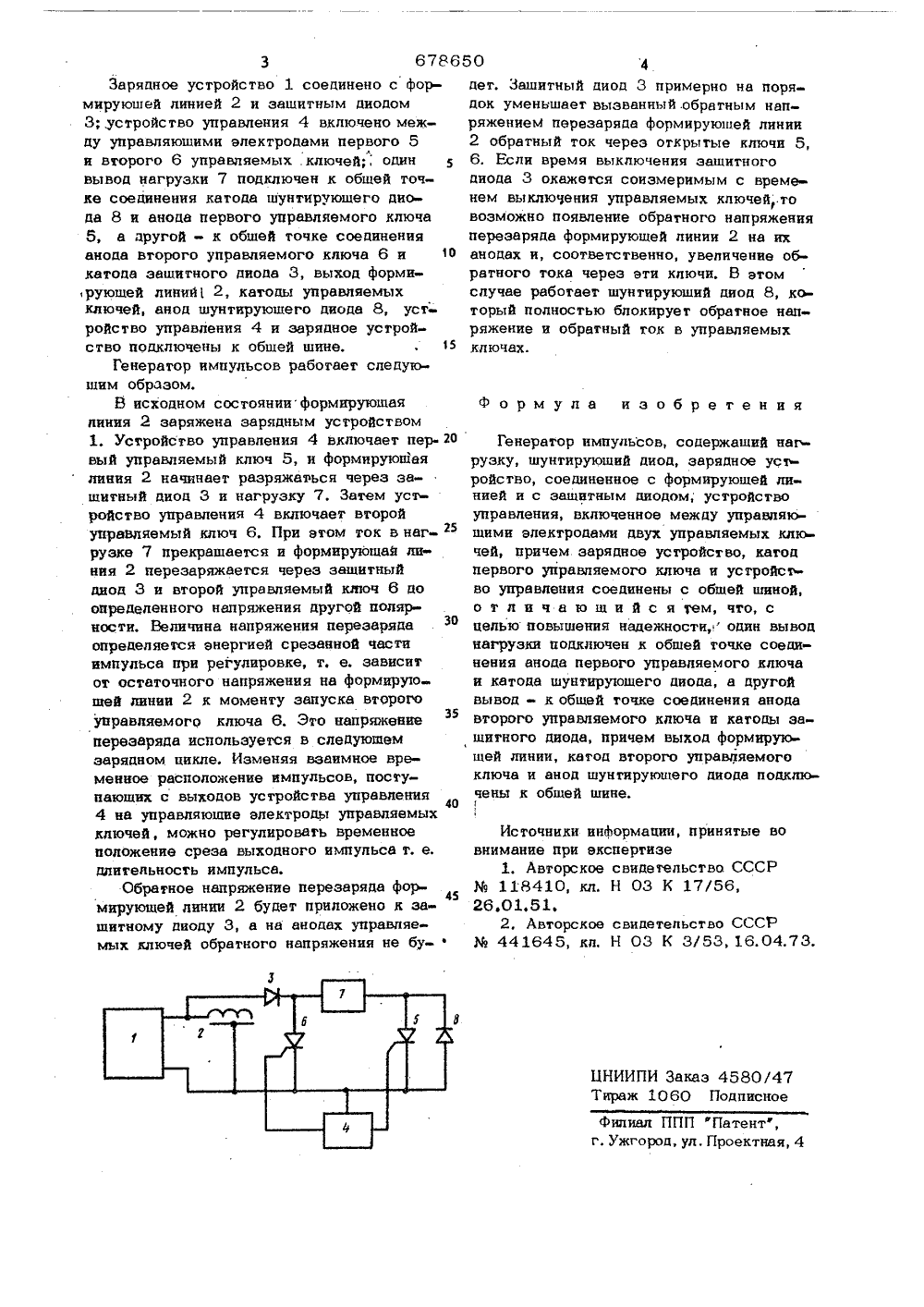

(54) ГЕНЕРАТОР СОВ Изобретение осной техникиустройствах ремпульсов,шит ул де зобретения - по ы, состояшие из управляемых кл генера тройств И звес тнь зарядного у чей, форми ройства упрЭти гене не могут ре пульсов в з тносится к области ими может быть применегулировки длительносюшей линии, нагрузки и уствления ключами 11. раторы имеют низкий КПЙ и.10 гулировать длительность имдвнном диапазоне,Наиболее близким техническим решением к изобретению является генератор импульсов, содержаший нагрузку, шунтируюший диод, зарядное устройство, соединенное с формирующей линией и зашитным диодом, устройство управления, включенное между управляющими электродами управляемых ключей, причем зарядное устройство, катод первого управляемого ключа и устройство управления соединен с обшей шиной -"1. том ус тройс тве не обеспе чена зауправляемых ключей от воздействи обратных токе и напряжения. нос ти.Поставленная цель достигается тем,что в генераторе импульсов, содержашемнагрузку, шунтируюший диод, зарядноеустройство, соединенное с формируюшейлинией и зашитным диодом, устройствоуправления, включенное между управляюшими электродами управляемых ключей,один вывод нагрузки подключен к обшейточке соединения анода первого управляемого ключа и катода шунтируюшего диода,в другой вывод - к обшей точке соединения анода второго управляемого ключа икатода зашптного диода, причем выходформируюшей линии, катод второго управляемого ключа н анод шунтируюшегодиода подклк чены к обшей шине,На чертеже показана схема предложенного генервторд импульсов.3 6786Зарядное устройство 1 соединено с формирующей линией 2 и защитным диодом 3; устройство управления 4 включено между управляющими электродами первого 5л и второго 6 управляемых .ключей;, один вывод нагрузки 7 подключен к обшей точке соединения катода шунтируюшего диода 8 и анода первого управляемого ключа 5, а другой - к обшей точке соединения анода второго управляемого ключа 6 и 1 О катода защитного диода 3, выход формирующей линий 2, катоды управляемых ключей, анод шунтирующего диода 8, уст- ройство управления 4 и зарядное устройство подключены к обшей шине. 15Генератор импульсов работает следующим образом.В исходном состоянии формирующая линия 2 заряжена зарядным устройством 1. Устройство управления 4 включает пер 20 вый управляемый ключ 5, и формирующая линия 2 начинает разряжаться через защитный диод 3 и нагрузку 7. Затем уст. ройство управления 4 включает второй управляемый ключ 6, При этом ток в наг-рузке 7 прекращается и формируюшай ыния 2 перезаряжается через защитный диод 3 и второй управляемый ключ 6 до определенного напряжения другой полярности, Величина напряжения перезаряда определяется энергией срезанной части импульса при регулировке, т. е. зависит от остаточного напряжения на формирую шей линии 2 к моменту запуска второго управляемого ключа 6, Это напряжение переэаряда используется в следующем зарядном цикле. Изменяя взаимное временное расположение импульсов, поступающих с выходов устройства управления 4 на управляющие электроды управляемых ключей, можно регулировать временное положение среза выходного импульса т. е. длительность импульса.Обратное напряжение перезаряда формирующей линии 2 будет приложено к защитному диоду 3, а на анодах управляемых ключей обратного напряжения не бу-50 4дет, Защитный диод 3 примерно на порядок уменьшает вызванный, обратным напряжением перезаряда формирующей линии 2 обратный ток через открытые ключи 5, 6, Если время выключения защитного диода 3 окажется соизмеримым с временем выключения управляемых ключей то возможно появление обратного напряжения переэаряда формирующей линии 2 на их анодах и, соответственно, увеличение об ратного тока через эти ключи. В этом случае работает шунтируюший диод 8, к(м торый полностью блокирует обратное напряжение и обратный ток в управляемых ключах.Формула изобретенияГенератор импульсов, содержащий нагрузку, шунтируюший диод, зарядное устройство, соединенное с формирующей линией и с защитным диодом; устройство управления, включенное между управляющими электродами двух управляемых ключей, причем зарядное устройство, катод первого управляемого ключа и устройство управления соединены с обшей шиной, отличающийс ятем, что,с целью повышения надежности,один вывод нагрузки подключен к обшей точке соединения анода первого управляемого ключа и катода шунтируюшего диода, а другой вывод - к общей точке соединения анода второго управляемого ключа и катоды защитного диода, причем выход формирующей линии, катод второго управляемого ключа и анод шунтируюшего диода подключены к общей шине.Источники информации, принятые вовнимание при экспертизе1, Авторское свидетельство. СССР118410, кл. Н 03 К 17/56,26.01. 51.2. Авторское свидетельство СССР441645, кл. Н 03 К 3/53, 16.04.73,
