Датчик давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 664069
Автор: Хлыстунов
Текст

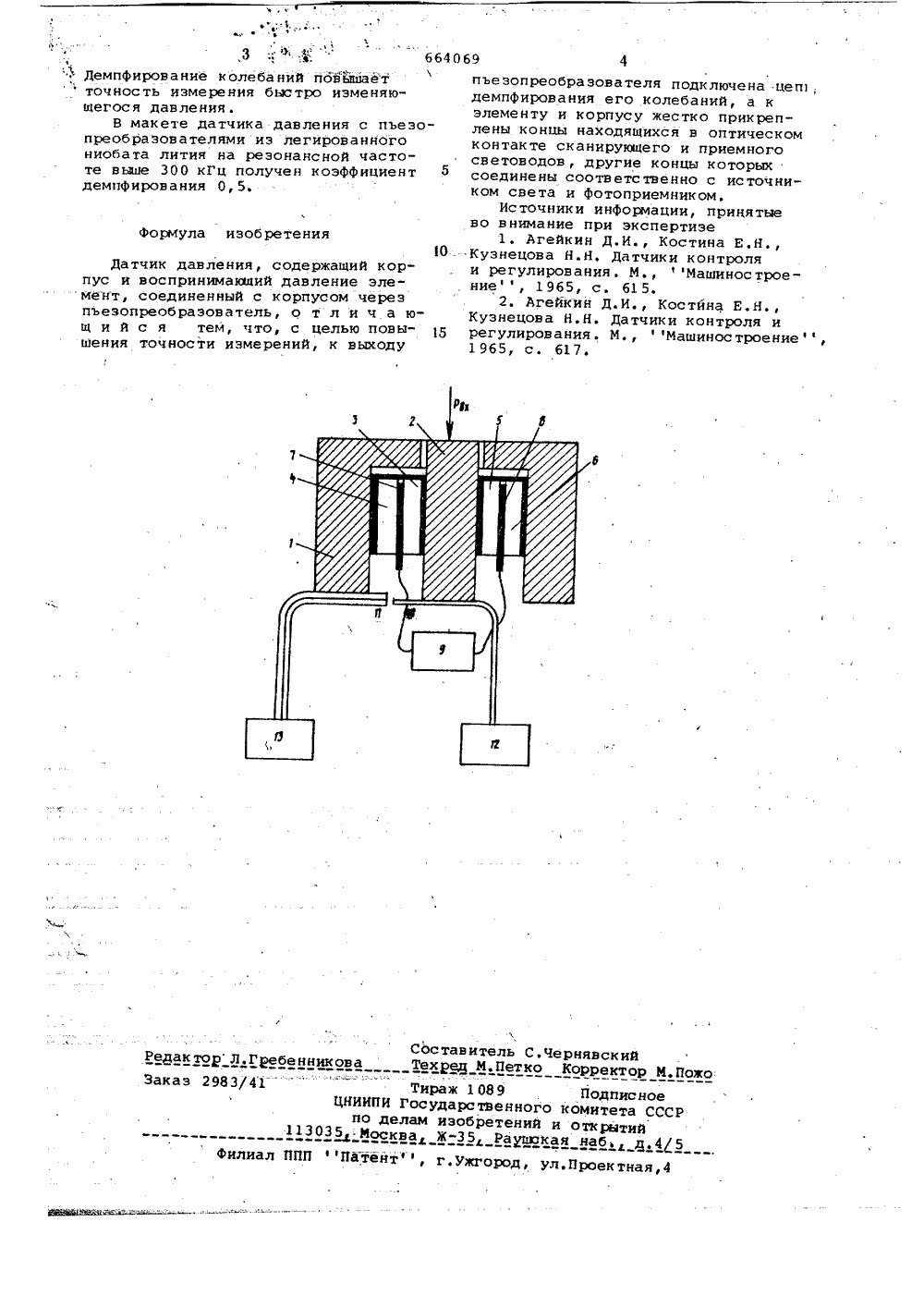

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскнв Социалистических Республик(22) Заявлено . 7.0278 (21) 2581 530/18,-1 0с присоединением заявки йо(51)М. Кл. 6 01 1, 11/00 6 0119/00 0 01 1. 9/08 Государственный комитет СССР по делам изобретений и открытий(71) Заявитель Всесоюзный научно-исследов ательск ий инс титу т геофизических методов разведки(4 5) ДАТЧИК ДАВЛЕНИЯ Изобретение относится к контрольно-измерительной технике,Известны датчики давления, содержащие корпус с мембраной и размещенный в корпусе электрод, образующийс мембраной емкостной чувствительный элемент 11 .Известны также датчики давления,содержащие корпус и воспринимающий. давление элемент, соединенный с корпу Осом через пьезопреобразователь 12),Однакб невьз:окий коэффициентдемпфирования снижает точность измерений таких датчиков,С целью повышения точности измерений к выходу пъезопреобразователяподключена цепь демпфирования егоколебаний, а к элементу и корпусужестко прикреплены концы находящихся в оптическом контакте сканирующего и приемного световодов, другиеконцы которых соединены соответственно с источником света и фотоприемником,11 а чертеже дана принципиальнаясхема предлагаемого датчикаОн содержит корпус 1 и воспринимающий давление элемент 2, соединенный с корпусом через пары пъезопреобразователей 3,4 и 5,6, разделен-ЗО ные электродами 7 и 8 соответственно.Поля риз ация пар пъе зопре об ра зов ате -лей 3,4 и 5, б противоположная.Электроды 7 и 8 подключены к цепи 9 демпфирования колебаний датчика, напримеррезистору. К элементу Ъ и корпусу 1жестко прикреплены концы находящихсяв оптическом контакте световодов 10и 11. Другие концы световодов соединены соответственно с источникомсвета 1 2 и фотоприемником 13.Датчик давления работает следующим об ра зом,При воздействии давления на элемент 2 происходит его смещение относительно корпуса и деформация пъезопреобразователей. Смещение элемента2 вместе со световодом 10 приводитк изменению освещенности световода11 и появлению на фотоприемнике 13сигнала, пропорционального давлению,Возникающие при деформации пъезопреобразователей электрические заряды вызывают протекание тока и выделение энергии в цепи 9 демпфирования,что обеспечивает быстрое затуханиеколебаний в датчике, Использованиесветодов в датчике повышает его по"мехоустойчивость и термостабильность," Демпфирование колебаний повЪшаетточность измерения быстро изменяющегося давления.В макете датчика давления с пъезопреобразователями из легированногониобата лития на резонансной частоте выше 300 кГц получен коэффициентдемпфирования 0,5. 664 формула изобретения0Датчик давления, содержащий корпус и воспринимакщий давление элемент, соединенный с корпусом через пъезопреобразователь, о т л и ч а ющ и й с я тем, что, с целью повы- д 5 шения точности измерений, к выходу 069пъезопреобразователя подключена цеп, демпфирования его колебаний, а к элементу и корпусу жестко прикреплены концы находящихся в оптическом контакте сканирующего и приемного световодов, другие концы которых соединены соответственно с источником света и фотоприемником.Источники информации, принятые во внимание при экспертизе1. Агейкин Д.И., Костина Е,Н., Кузнецова Н.Н, Датчики контроля и регулирования. М., Машинострое - ние, 1965, с. 615.2. Агейкин Д.И., Костйна Е.Н Кузнецова Н.Н. Датчики контроля и регулирования. М.,Машинос троение, 1 965, с. 617.Реда енн тор Л.Гре2983/41 К 1130 филиал ПППЧернявскиКоррект М.Пожо Подписномитетаоткрытий Н го б ь с,Цс 45ектная,4 с ОДг. Ужгород,тен л С ос тав итель а Техред М.Петк Тираж 1089 ИИПИ Государственно по делам изобретени Москвас ЖРа
СмотретьЗаявка
2581530, 17.02.1978
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГЕОФИЗИЧЕСКИХ МЕТОДОВ РАЗВЕДКИ
ХЛЫСТУНОВ МИХАИЛ СЕРГЕЕВИЧ
МПК / Метки
МПК: G01L 11/00, G01L 9/00, G08C 19/16
Опубликовано: 25.05.1979
Код ссылки
<a href="https://patents.su/2-664069-datchik-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Датчик давления</a>
Способ изготовления струнного чувствительного элемента для частотных датчиков
Номер патента: 1624291
Опубликовано: 30.01.1991
Авторы: Гайворонская, Гарбер, Чернецкий
МПК: G01L 1/10, G01L 11/00
Метки: датчиков, струнного, частотных, чувствительного, элемента
...Ткил, струну охлаждают, в камере создают атмосферное давление,В качестве наращиваемого материала на вольфрамовые и стальные струны выбирают твердый припой, имеющий темпе.атуру плавления меньше, чем материал струны. В конкретном примере для струны из вольфрама диаметром 0,20 мм взят медный припой в виде проволоки диаметром 0,1 мм, Медная проволока закрепляется на концах струны, где требуется наращивание, наеинчивгнием, Напайку ведут в вакуумной камере (используется вакуумный пост ВУПК) при пониженном давлении Чтобы разогреть вольфрамову о струну, через нее про1624291 Способ изготовления струнного чувствительного элемента для частотных датчи ков, заключающийся в формированииструны переменного сечения путем нанесения на концы струны...
