Генератор импульсов

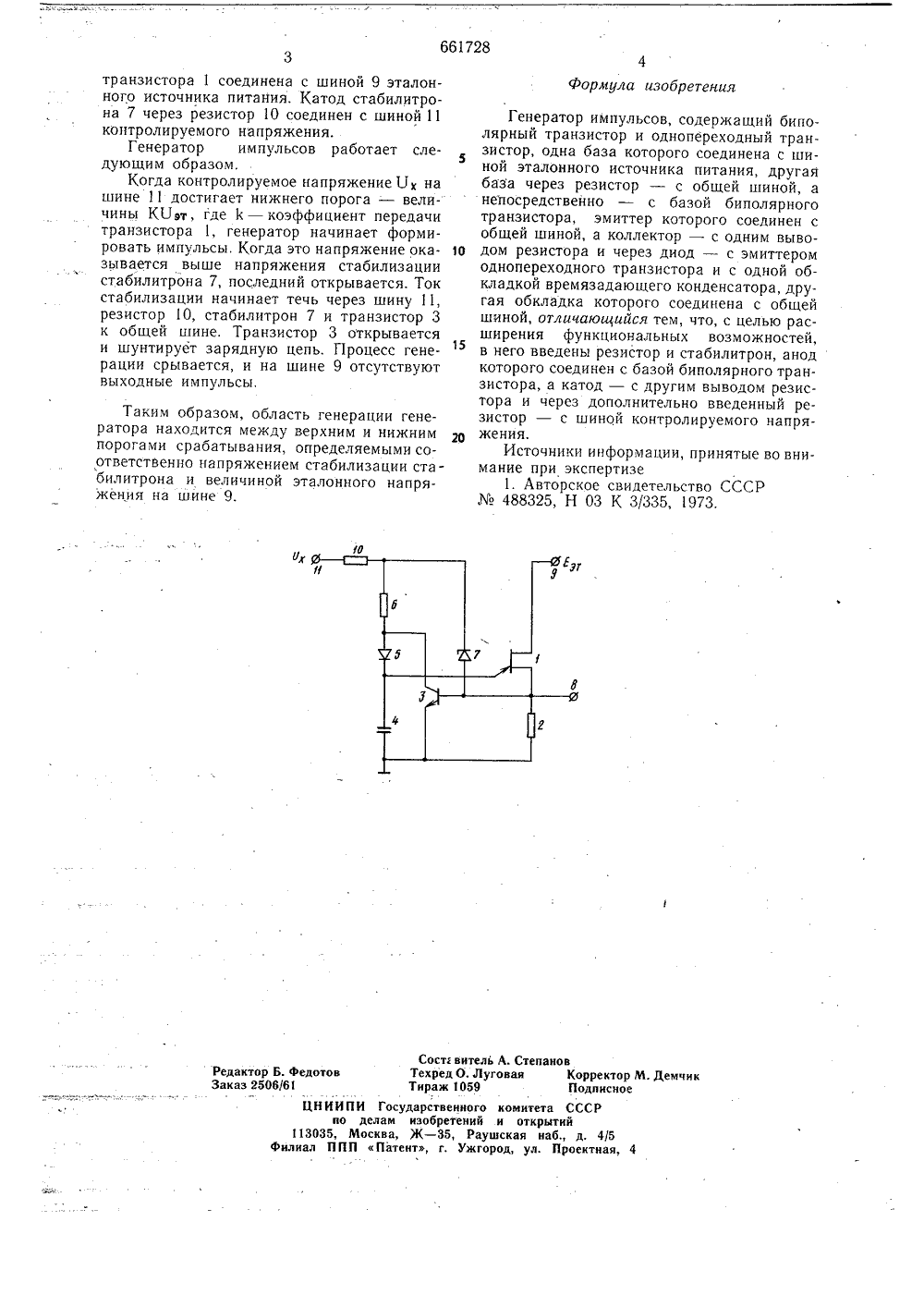

О П И С А Н И Е (и) 661728изоветЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М, Кл. е Н 03 К 3/335 с присо нением заявкиритет -Государственный квинтет СССР оо делам нзооретеннй н открытнй(54) ГЕНЕРАТОР ИМПУЛЬСО Изобретение относится к импульсной технике, может быть применено, например, для контроля напряжений источников питания и в реле времени.Известен генератор импульсов, содержащий биполярный транзистор и однопереходный транзистор, одна база которого соединена с шиной эталонного источника питания, другая база через резистор соединена с общей шиной, а непосредственно - с базой биполярного транзистора; эмиттер которого соединен с общей шиной, а коллек тор- с одним выводом резистора и через диод - с эмиттером однопереходного транзистора и с одной обкладкой времязадающего конденсатора, другая обкладка которого соединена с общей шинойЫ.Однако данный генератор не позволяет контролировать напряжение, изменяющееся в некоторых пределах,Цель изобретения - расширение функциональных возможностей генератора.Для этого в генератор импульсов, содер-, - 20 жащий биполярный транзистор и однопереходный транзистор, одна база которого соединена с шиной эталонного источника питания, другая базашиной, а непосрелярного транзистдинен с общей шним выводом резэмиттером одноподной обкладкойтора, другая обс общей шиной,литрон, анод котполярного транзгим выводом резно введенный релируемого напряНа чертеже пПервая базатора 1 через резшиной и непосрелярного транзиссоединен с общеконденсатор 4 си катодом диодас коллекторомчерез резистор 6анод которого сои первой базой т через резистор - с общеи дственно - с базой бипоора, эмиттер которого соеиной, а коллектор - с одистора и через диод - с ереходного транзистора и с времязадающего конденсакладка которого соединена введены резистор и стабиорого соединен с базой биистора, а катод - с друистора и через дополнительзистор - с шиной контрожения.риведена схема генератора.однопереходного транзисистор 2 соединена с общей дственно - с базой бипотора 3, эмиттер которого й шиной, связанной через эмиттером транзистора 1 5. Анод диода 5 соединен транзистора 3, связанным с катодом стабилитрона 7, единен с выходной шиной 8 ранзистора 1. Вторая база661728 Формула изобретения Сост вигель А. Степанов Редактор Б. Федотов Техред О, Луговая Корректор М. Демчик Заказ 2506/61 Тираж 1050 Подписное ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4транзистора 1 соединена с шиной 9 эталонного источника питания. Катод стабилитрона 7 через резистор 10 соединен с шиной 11контролируемого напряжения.Генератор импульсов работает следующим образом,5Когда контролируемое напряжение 11 нашине 11 достигает нижнего порога - вели чины К 11 вт, где 1 - коэффициент передачитранзистора 1, генератор начинает формировать импульсы. Когда это напряжение ока Озывается выше напряжения стабилизациистабилитрона 7, последний открывается. Токстабилизации начинает течь через шину 11,резистор 10, стабилитрон 7 и транзистор 3к общей шине. Транзистор 3 открываетсяи шунтирует зарядную цепь. Процесс генерации срывается, и на шине 9 отсутствуютвыходные импульсы. Таким образом, область генерации генератора находится между верхним и нижним порогами срабатывания, определяемыми соответственно напряжением стабилизации стабилитрона и величиной эталонного напряжения на шине 9. Генератор импульсов, содержащий биполярный транзистор и однопереходный транзистор, одна база которого соединена с шиной эталонного источника питания, другая база через резистор - с общей шиной, а непосредственно - с базой биполярного транзистора, эмиттер которого соединен с общей шиной, а коллектор - с одним выводом резистора и через диод - с эмиттером однопереходного транзистора и с одной обкладкой времязадающего конденсатора, другая обкладка которого соединена с общей шиной, отличающийся тем, что, с целью расширения функциональных возможностей, в него введены резистор и стабилитрон, анод которого соединен с базой биполярного транзистора, а катод - с другим выводом резистора и через дополнительно введенный резистор - с шиной контролируемого напряжения.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР488325, Н 03 К 3/335, 1973.
