Способ обогащения несульфидных руд

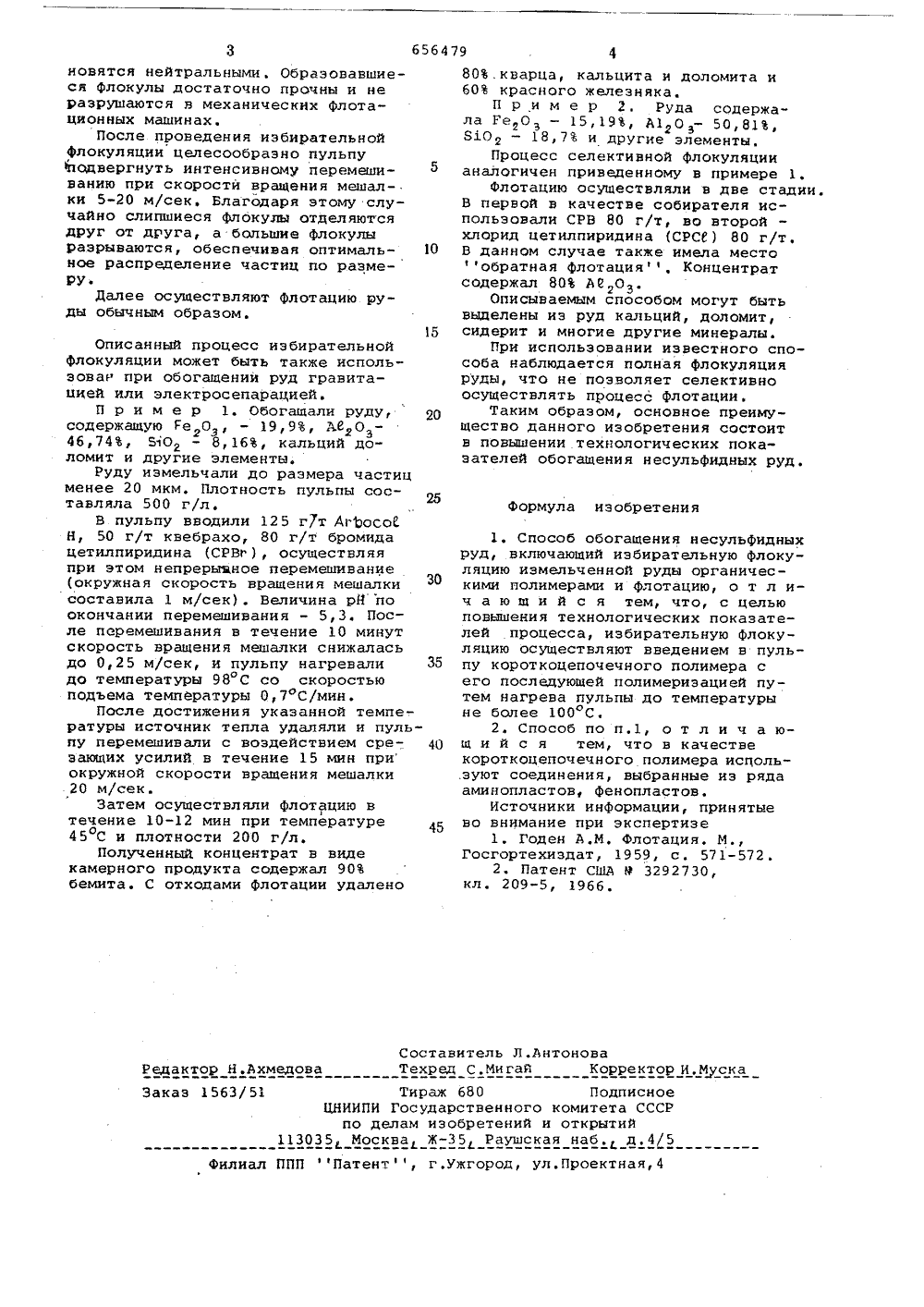

ОПИСАНИЕИЗОБРЕТЕНИЯК ПАТЕНТУ 656479 Союз Советских Социалксткческкх Республик(32) 29,11 И) ВНЕГосударственный комитет СССР по деяам зобретеиий и открытий(088.8) Опубликовано 050479 Бюллетень )ЧЬ 13 Дата опубликования описания 050479 Иностранц 72) Авторы Жолт Чиллаг, Лайош Орбан,ИЗОбрЕтЕНИя Иван Фехер (ВНР), Ииомир Славольюб Братульевич, ПрИностранные предприятияФемипари Кутато Интезетф (ВНР) и Рударски Институт 1(71) Заявител 4) СПОСОБ ОБОГАЩЕНИЯ НЕСУЛЬФИДНЫХ РУД ствляют введением в пульпу короткоцепочного полимера с его последующей полимеризацией путем нагрева пульпы до температуры не более 100 С.В качестве короткоцепочечного пол мера используют соединения, выбранные из ряда аминопластов, фенопластов. относится к областиульфидных руд флотаСпособ осуществляется следующим образом.В пульпу, ссдержащую 600-800 гЯл твердого, вводят короткоцепочечный полимер, модификатор и собиратель при постоянном перемешивании. Затем пульпу нагревают до температуры не более 98 С. При этом скорость нагрева должна составлять 3-7 С/мин. Пульпу выдерживают в нагретом состоянии 0-30 мин при слабом перемешивании (окружная скорость мешалки составгяет 0,1-0, 5 м/сек) .. Короткоцепочечный полимер избирательно покрывает поверхность минералов, например окиси железа, присутствукедей в бокситовой руде, флокулирует их.В результате нагрева и перемешивания с реагентами короткоцепочечные полимеры подвергаются даль нзйшей полимериэации, теряют способность растворяться в воде, стаИзобретениеобогаще ни я н есцией.Известен способ обогащения несульфидных руд, например бокситов, путем Флотации их анионными собирателями в присутствии различных модификаторов 13 .Эффективность такого способа невеликаИзвестен способ обогащения тонкоизмельченных минералов путем избирательной флокуляции их органическими полимерами с последующей Флотацией 12,Избирательная флокуляция в данномпроцессе осуществляется с применением либо низкомолекулярных полимеров, которые являются недостаточноэффективными, чтобы вызвать требуемое уменьшение удельной поверхности,либо высокомолекулярными. полимерами,которые, являясь сильными Флокулянтами, не обладают избирательным действием.Цель изобретения - повышение технологических показателей процессаобогащения несульфидных руд,Поставленная цель достигается темчто избирательную Флокуляцию осущеароль Шольмар, Вилмош Штефаниайх, Льильяна Янкович,раг Булатович (СФРЮ)6564 10 формула изобретения Составитель Л.АнтоноваТехред С,Мигай Корректор И,Муска Редактор Н.Ахмедова Тираж 680 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, ЖРаушская наб. д,4/5Заказ 1563/51 Филиал ППП Патент, г.ужгород, ул.Проектная,4 новятся нейтральными . Обраэовавшиеся флокулы достаточно прочны и не разрушаются в механических Флотационных машинах.После проведения избирательной флокуляции целесообразно пульпу подвергнуть интенсивному перемешиванию при скорости вращения мешалки 5-20 м/сек. Благодаря этому случайно слипшиеся Флокулы отделяются друг от друга, а большие Флокулы разрываются, обеспечивая оптимальное распределение частиц по разме- РУдалее осуществляют флотацию руды обычным образом. Описанный процесс избирательной Флокуляции может быть также использован при обогащении руд гравитацией или электросепарацией.П р и м е р 1. Обогащали Руду, 20 содержашую Ге О , - 19,9, А,Е О - 46,74, 510 - 8,16, кальций доломит и другие элементы.Руду измельчали до размера частиц менее 20 мкм, Плотность пульпы составляла 500 г/л.В пульпу вводили 125 г/т Агосо 1 Н, 50 г/т квебрахо, 80 г/т бромида цетилпиридина (СРВ), осуществляя при этом непрерывное перемешивание (окружная скорость вращения мешалки составила 1 м/сек). Величина рН по окончании перемешивания5,3, После перемешивания в течение 10 минут скорость вращения мешалки снижалась до 0,25 м/сек, и пульпу нагревали 35 до температуры 98 С со скоростью подъема темпЕратуры 0,7 С/мин.После достижения указанной температуры источник тепла удаляли и пульпу перемешивали с воздействием сре вающих усилий в течение 15 мин при окружной скорости вращения мешалки 20 и/сек.Затем осуществляли Флотацию в течение 10-12 мин при температуре 45 С и плотности 200 г/л,Полученный концентрат в виде камерного продукта содержал 90 бемита. С отходами флотации удалено 79 480.кварца, кальцита и доломита и 60 красного железняка.П р и м е р 2. Руда содержала Ре 203 - 15,19, А 1203- 50,81, 810 - 18,7 и другие элементы.Процесс селективной флокуляции аналогичен приведенному в примере 1,флотацию осуществляли в две стадии. В первой в качестве собирателя испольэовали СРВ 80 г/т, во второй хлорид цетилпиридина (СРС 6) 80 г/т. В данном случае также имела местообратная флотация, Концентрат содержал 80 АР 03.Описываемым способом могут быть выделены иэ руд кальций, доломит, сидерит и многие другие минералы.При использовании известного способа наблюдается полная флокуляция руды, что не позволяет селективно осушествлять процесс флотации.Таким образом, основное преимущество данного изобретения состоит в повышении технологических показателей обогащения несульфидных руд. 1. Способ обогащения несульфидныхруд, включающий избирательную Флокуляцию измельченной руды органическими полимерами и флотацию, о т л ич а ю щ и й с я тем, что, с цельюповышения технологических показателей процесса, избирательную флокуляцию осуществляют введением в пульпу короткоцепочечного полимера сего последуюшей полимериэацией путем нагрева пульпы до температурыне более 100 С,2. Способ по п.1, о т л и ч а юш и й с я тем, что в качествекороткоцепочечного полимера исполь.зуют соединения, выбранные из рядааминопластов, фенопластов.Источники информации, принятыево внимание при экспертизе1, Годен А.М. Флотация. М.,Госгортехиэдат, 1959, с. 571-572.2. Патент США Р 3292730,кл. 209-5, 1966.
