Датчик давления

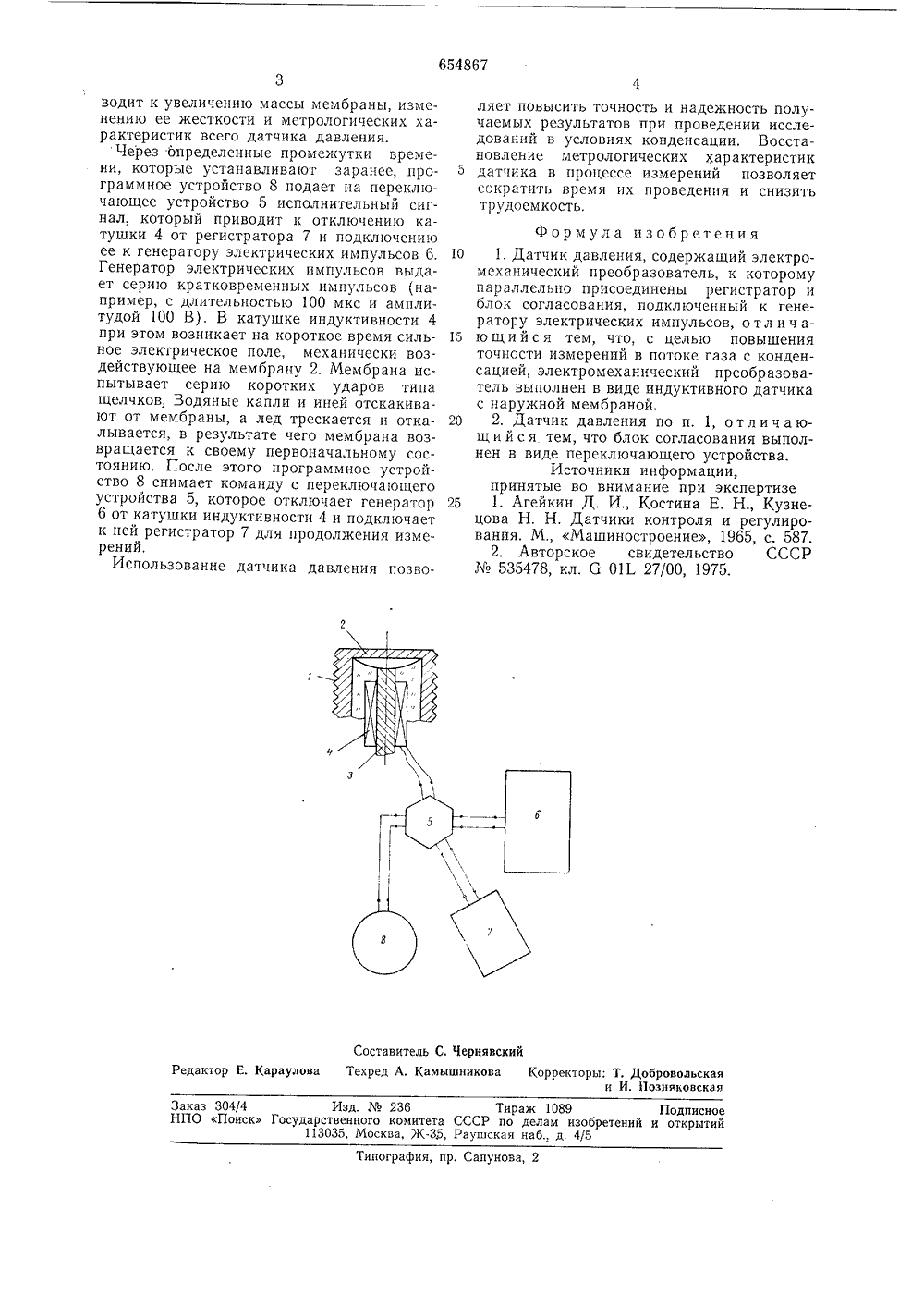

О П И С А Н И Е 54867 Союз Советских Социалистических Республик(51) М, Кл,"О 01 Ь 9110 У 6 011. 19/04 осударственнын комите ДК 531.787.9(43) Опубликовано 30.03,79. (45) Дата опубликования оп о делам изобретени и открытий. В, Новиков, Р. Г. Заявител ЛЕНИЯ 4) ДАТЧ пе еключаю ег ои 15 ке газа с конембране 2 по лед, что прпИзобретение относится к области контрольно-измерительной техники, в частности к индуктивным датчикам давления.Известны датчики давления, содержащие корпус с мембраной и размещенную в корпусе катушку индуктивности, соединенную с регистратором 11. При измерении давления в потоке газа с конденсацией метрологические характеристики датчика изменяются за счет образования льда на наруж ной поверхности мембраны, что снижает точность измерений.Известны также датчики давления, содержащие электромеханический преобраз ватель, к которому параллельно присоед иены регистратор и блок согласования, подключенный к генератору электрических импульсов 2.В связи с тем, что электромеханический преобразователь выполнен в виде пьезоэле мента, электрические импульсы не могут создать в пьезоэлементе быстропеременные деформации, достаточные для скола льда с поверхности датчика при измерениях в потоке газа с конденсацией. В этом случае 25 точность измерений также уменьшается.С целью повышения точности измерений, электромеханический преобразователь выполнен в виде индуктивного датчика с наружной мембраной, Кроме того, блок согла сования выполнен в виде р щ о устройстваСхема датчика давления приведена на чертеже.Датчик содержит цилиндрический корпус 1 с расположенной в торце тонкой мембраной 2, воспринимающей пульсации давления. Внутри корпуса размещен ферромагнитный керн 3, выполненный в виде цилиндра и, намотанная на керн катушка индуктивности 4, электрически связанная,через переключающее устройство 5 с генератором электрических импульсов б и регистратором 7. Переключатель также электрически связан с программным устройством 8.Акустический измеритель давления индуктивного типа,Датчик давления работает следующим образом. При воздействии пульсаций давления на мембрану 2 она прогибается, изменяя рабочий зазор между керном 3 и мембраной 2, вследствие чего изменяется индуктивность катушки 4. Это изменение индуктивности служит мерой величины пульсаций давления и фиксируется регистратором 7.В ходе исследований в потоденсацией на охлажденной иявляются капли влаги, иней иТираж 1089 ПодписноеССР по делам изобретений и открытий ушская наб., д. 4/5 каз 304/4 Изд.236 ПО Поиск Государственного комитета 113035, Москва, Ж, Сапунова,пография водит к увеличению массы мембраны, изменению ее жесткости и метрологических характеристик всего датчика давления.Через .определенные промежутки времени, которые устанавливают заранее, программное устройство 8 подает па переключающее устройство 5 исполнительный сигнал, который приводит к отключению катушки 4 от регистратора 7 и подключению ее к генератору электрических импульсов 6. Генератор электрических импульсов выдает серию кратковременных импульсов (например, с длительностью 100 мкс и амплитудой 100 В), В катушке индуктивности 4 при этом возникает на короткое время сильное электрическое поле, механически воздействующее на мембрану 2. Мембрана испытывает серию коротких ударов типа щелчков, Водяные капли и иней отскакивают от мембраны, а лед трескается и откалывается, в результате чего мембрана возвращается к своему первоначальному состоянию. После этого программное устройство 8 снимает команду с переключающего устройства 5, которое отключает генератор 6 от катушки индуктивности 4 и подключает к ней регистратор 7 для продолжения измерений.Использование датчика давления позволяет повысить точность и надежность получаемых результатов при проведении исследований в условиях конденсации. Восстановление метрологических характеристик 5 датчика в процессе измерений позволяетсократить время их проведения и снизить трудоемкость,Формула изобретения 10 1. Датчик давления, содержащий электромеханический преобразователь, к которому параллельно присоединены регистратор и блок согласования, подключенный к генератору электрических импульсов, отлича ю щ и й с я тем, что, с целью повышенияточности измерений в потоке газа с конденсацией, электромеханический преобразователь выполнен в виде индуктивного датчика с наружной мембраной.20 2. Датчик давления по п. 1, отличающ и й с я тем, что блок согласования выполнен в виде переключающего устройства.Источники информации,принятые во внимание при экспертизе 25 1. Агейкин Д, И., Костина Е. Н., Кузнецова Н. Н, Датчики контроля и регулирования. М., Машиностроение, 1965, с. 587.2. Авторское свидетельство СССРМв 535478, кл. 6 011. 27/00, 1975.
