Каркас для размещения печатных плат
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

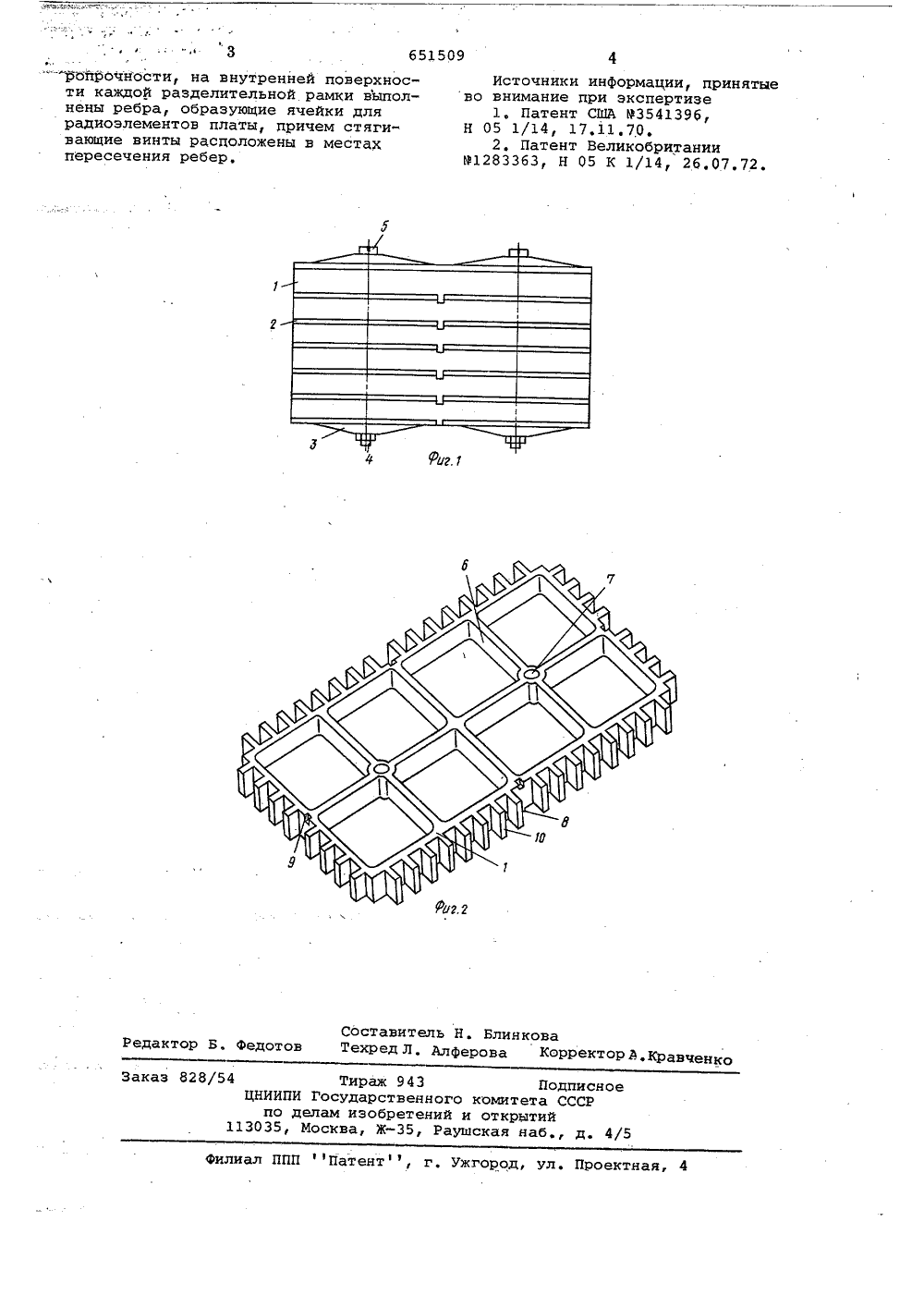

( . ои и эе а Ь С А ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Севз Севетскнк Сециалистнчесилх Реслублик(51) М. Кл. Н 05 К 7/18 Государственный комитет СССР по делам изобретений и открытий(54) КАРКАС ДЛЯ РАЗМЕЩЕНИЯ ПЕЧАТНЫХ ПЛАТФормула изобретения Изобретение относится к радиоэлектронике, в частности к устройствамдля вибропрочного крепления печатныхплат.Известен каркас для размещенияпечатных плат, в котором разделительные рамки являются только поддержкойдля печатных Плат, соединяемых винтами, и снабжены ребрами охлажденияНедостатком известной конструкцииявляется низкая вибропрочность печатных плат и сложность технологии ихкрепления,Наиболее близок к предлагаемомукаркас для размещения печатных платтсодержащий крышки, разделительныерамки .с ребрами охлаждения, собираемые в пакет посредством вийтов 2),Однако прототип не Обладает высокой вибропрочностью крепления печатных плат. Цель изобретения - повышение виб" ропрочности- достигается тем, что в каркасе для размещения печатных плат, содержащем крышки, разделительные рамки, собираемые в пакет посредствам винтов, на внутренней поверхности каждой рамки выполнены ребра, образующие ячейки для радиозлементов платы, ЗО причем стягивающие винты расположены в местах пересечения ребер.На фиг, 1 представлен общий видустройства; на фиг.2 - разделительная рамка.Между разделительными рамками 1устанавливают печатные платы 2, которые жестко сжимают с двух сторонкрышками 3 и винтами 4 с гайками. 5,Разделительные рамки 1 имеют ребра б и отверстия 7 в местах дересечения ребер. С одной стОроны рамкинаходятся штыри 8, с другой,ротивоположной,-гнезда 9 для стыковкирамок друг с другом через отверстия,имеющиеся в соответствующих точкахна печатных платах 2.На внешних боковых Поверхностяхразделительных рамок выполнены ребра10 охлаждения,каркас для размещения печатных плат, содержащий крышки, разделительные рамки, собираемые в пакет посред ством винтов, о т л и ч а ю щ и йс я тем, что, с целью повышения вибФ В3 651509 рбйрочности, на внутренней поверхности каждой разделительной рамки выполнены ребра, образующие ячейки длярадиоэлементов платы, причем стягивающие винты расположены в местахпересечения ребер,Соста Техре тель Н. БлинковаЛ. Алферова КорректоРЛ.Кравченко дакто едото Тираж 943 ПодписнРосударственного комитета СССРелам изобретений и открытийосква, Ж, Раушская наб., д. город, ул. Проектная лиал ППП Патент, г аказ 828/54 ЦНИИП по 113035, Источники информации, принятыево внимание при экспертизе1, Патент США 93541396,Н 05 1/14, 17,11,70.2. Патент Великобритании91283363, Н 05 К 1/14 р 26.07.72.
СмотретьЗаявка
2556092, 20.12.1977
ПРЕДПРИЯТИЕ ПЯ Г-4444
ФИЛИППОВ ПЕТР ФИЛИППОВИЧ, ЗИМОВЕЦ АНАТОЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: H05K 7/18
Метки: каркас, печатных, плат, размещения
Опубликовано: 05.03.1979
