Генератор высоковольтных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

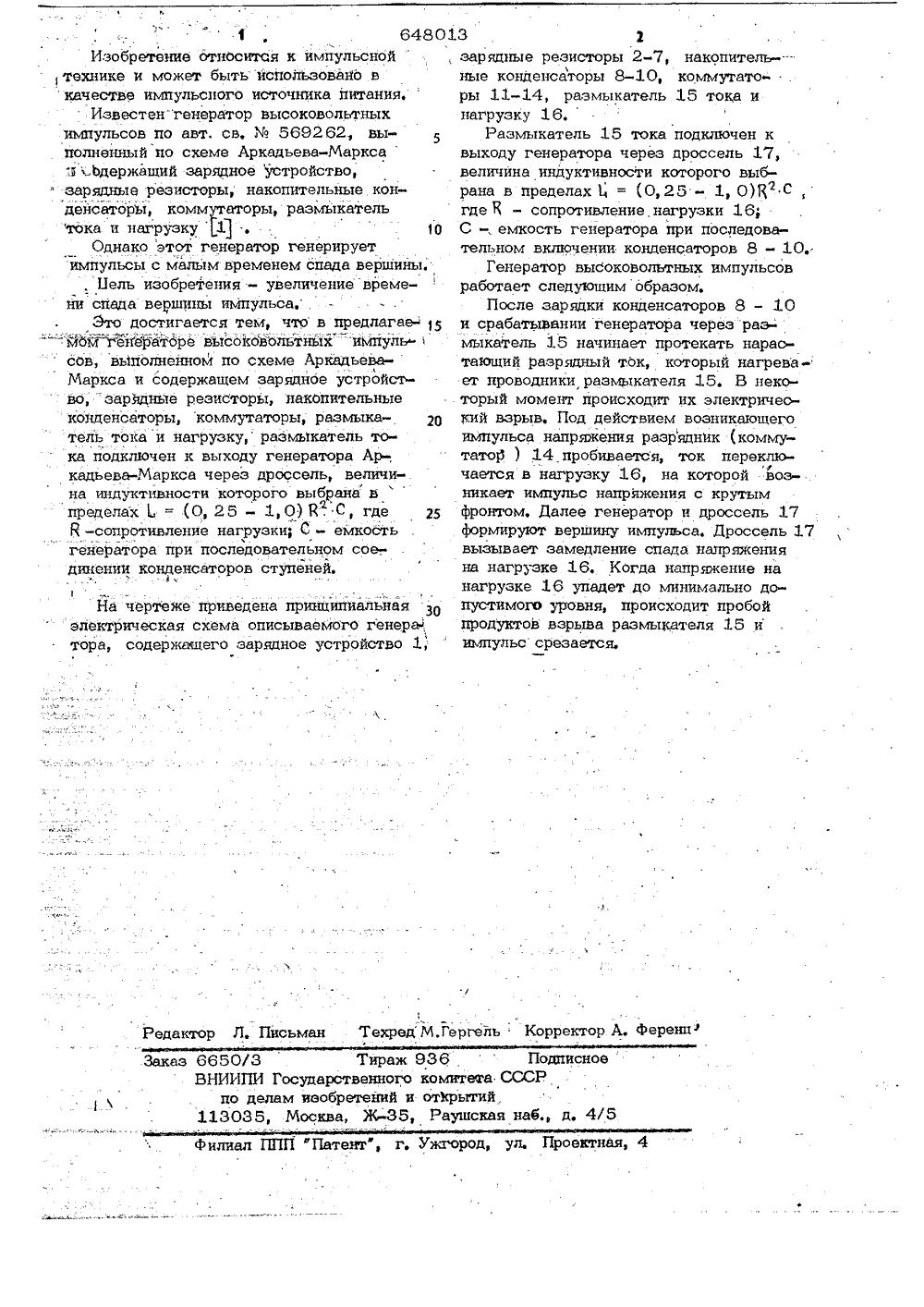

" аотец3 б"те1.1СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 3511 Н 0 ИЗОБРЕТЕНИЙ И ОТНРЫТИЙСАНИЕ ИЗОБРЕТЕНИЯ ЕТЕЛЬСТВ К АВТОРСКОМУ Котов,институтм ордеена Тру- хническом СУДАРСТВЕННЫЙ НОМИТЕТ СССДЕЛАМ(7 1) Научно-исследовательскийвысоких напряжений при Томско. на Октябрьской революции и орддового Красного Знамени политеинституте им. С. М. Кирова, 569262) кл. Н 03 К 3153.(54) (57) ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЕСОВ по авт. св. Мо 569262, отличающийс я тем, что, с целью увеличения времени спада вершины импульса, размыкатель тока подключен к выходу генератора Аркадьева-Маркса через дроссель, величина индуктивности которого выбрана в пределах= (0,25- 1,0) 8С, где К - сопротивление нагруэки;. С - емкость генератора при последовательном соединении конденсаторов ступеней..Заказ 6650/3 Тираж 936Подписное ВНИИПИ Государственного комитета СССР цо делам изобретений и открытий,113035, Москва, Ж 35, Раушская набд. 4/5Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 Р1, . 6480Изобретение относится к импульснойтехнике и может быть использовано вкачесгве импульсного источника питания,Известен"генератор высоковольтныхимпульсов по авт. св,569262, выполненный но схеме Аркадьева-Маркса" зарядные резисторы, накопительные кондейсаторы, коммутаторы, раэмыкательтока и нагрузку Щ ., 10Однако этот генератор генерируетимпульсы с малым временем спада вершины.,Цель изобретения - увеличение времени спада вершины импульса,Это достигается тем, что в предлагае- мЬЙ генераторе высокбвольтных иМпульсов, выполненном по схеме Аркадьева-Маркса и содержащем зарядное устройство, заржние резисторы, накопительныеконденсаторы, коммутаторы, размыкатель тока и нагрузку разьыкатель тока подключен к выходу генератора Ар-,кадьева-Маркса через дроссель, величина индуктивности которого выбрана впределах, = (О, 25 - 1,0) В 0, где 25й -сопротивление нагрузки; С - емкостьгенератора при последовательном сое;- динений конденсаторов ступеней.Йа чертеже приведена прийципиальнаяэлектрическая схема описываемого генератора, содержащего зарядное устройство 1; 13 1зарядные резисторы 2-7, накопитель ные конденсаторы 8-10, коммутаторы 11-14, раэмыкатель 15 тока инагрузку 16.Размыкатель 15 тока подключен квыходу генератора через дроссель 17,величина индуктивности которого выбрана в пределах= (0,25 - 1, 0)Я С,где К - сопротивление нагрузки 16,С -, емкость генератора при последовательном включении конденсаторов 8 - 10.:Генератор высоковольтных импульсовработает следующим образом,После зарядки конденсаторов 8 - 10и срабатывании генератора через раэ-мыкатель 15 начинает протекать нараотающий разрядный ток, который нагревает проводники размыкателя 15. В некоторый момент происходит их электрический взрыв. Под действием возникающегоимпульса напряжения разряднйк (коммутатор ) 14 пробивается, ток переключается в нагрузку 16, на которой возникает импульс напряжения с крутымфронтом, Далее генератор и дроссель 17формируют вершину импульса. Дроссель 17вызывает замедление спада напряженияна нагрузке 16, Когда напряжение нанагрузке 16 упадет до минимально допустимого уровня, происходит пробойпродуктов взрыва размыкателя 15 иимпульс срезается.
СмотретьЗаявка
2502502, 04.07.1977
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ВЫСОКИХ НАПРЯЖЕНИЙ ПРИ ТОМСКОМ ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКОМ ИНСТИТУТЕ ИМ. С. М. КИРОВА
АЗАРКЕВИЧ Е. И, КОТОВ Ю. А, КУЗНЕЦОВ В. П
МПК / Метки
МПК: H03K 3/53
Метки: высоковольтных, генератор, импульсов
Опубликовано: 30.05.1983
