Устройство для испытания фундаментов статической нагрузкой

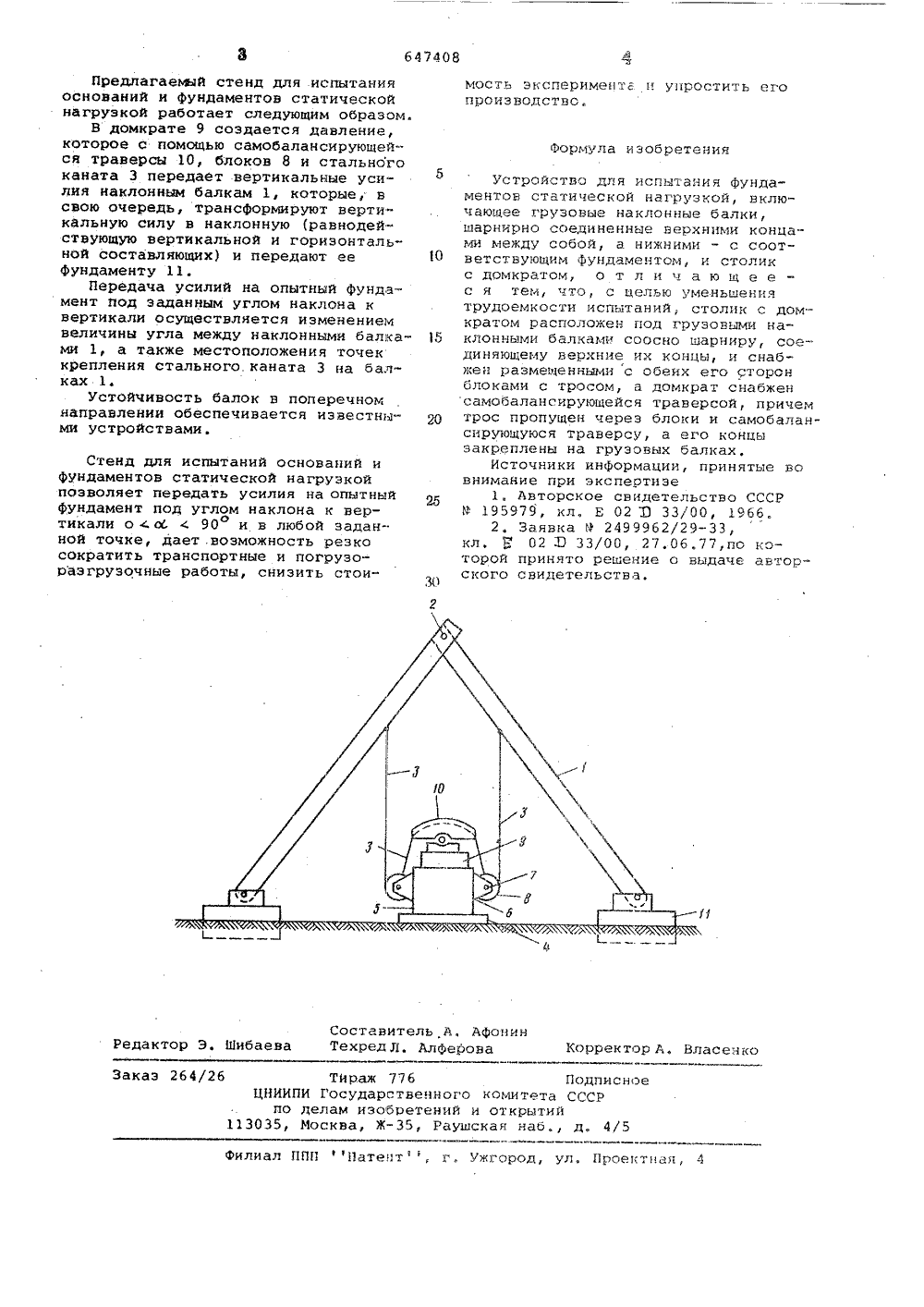

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ 647408 Союз Советски к Социалистическик Республик61) Дополнительное к авт. свид-ву) Заявлено 0 50877(21) 2515528/29 2Кл.02 Э 33/00 с присоединением заявки ИПриоритет -Гос арсгвекнцн комитетСССРелам изобретенийн открытнй Опубликовано 153279, БоллетеньбЛата опубликования описания 170279) Автор изобретения А.М, Донд Центральный научно-исследовательский экспериментальный и проектный институт по сельскому строительству(71) Заявит 54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ФУНДАМЕНТО СТАТИЧЕСКОЙ НАГРУЗКОЙ кон- их су,но устр йи ун кой в в,иний основаеской нагруэонных балок 1 соединены аким обрабольше нуля таяьного ка, столика 5 и б и осью 7, 8 домкрата 9, самобаланси 5 Изобретение относится к областистроительства, а более конкретно к. испытаниям оснований и фундаментов,подверженных воздействию наклонныхнагрузок,Известны устройства для испытанияоснований и фундаментов, включающиедомкрат, горизонтальную упорную балку и анкерную систему 1 . Однакоэти устройства не предназначены дляиспытания оснований и фундаментовнаклонными нагрузками,Иэ известных устройств наиболееблизко к изобретению по техническойсути устройство, включающее грузовые наклонные балки, шарнирно соединенные верхними концами между собой,а нижними - с соответствующими фундаментами, столик с домкратом и упорное приспособление для домкрата, которое тягами связано с грунтовыми анкерами 21 . Недостатком этого устройства является необходимость егоанкерования, что существенно увеличивает трудоемкость испытаний.Цель изобретения - уменьшение трудоемкости испытаний,Указанная цель достигается тем,что в устройстве для испытания Фундаментов статической нагрузкой, вклю. чающем груэсвые наклонные балки, шарнирно соединенные верхними концами между собой, а нижними в .с соответствующим фундаментом, и столик с домкратом, последний расположен по грузовыми наклонными балками соосно шарниру, соединяющему их верхние цы, и снабжен размещенными с обе его сторон блоками с тросом, а домкрат снабжен самобалансирующей траверсой, причем трос пропущен через блоки и самобалансирующуюся травер а его концы закреплены на грузовых балках.ойство На чертеже изображедля испытания основанитов статической нагрузкальной плоскости.Устройство для испытаний и фундаментов статичкой состоит из двух наклкоторые в верхней частимежду собой шарниром 2 тзом, что угол между нимии меньше 180 градусов, сната 3, опорного штампадля домкрата с проушинамна которую насажен блокшарнирно сопряженного срующейся траверсой 10.647408 Формула изобретения Состав Техред дактор Э. Шибаекаэ 264/26 Тйраж 776 ИИПИ Государственн по делам изобретен 5, Иссква, Ж, Р сисе о коми ииу д откры ая на П Патент, г, Ужгород, ул, Проектная, 4 лиа Предлагаемый стенд для испытанияоснований и Фундаментов статическойнагрузкой работает следующим образом.В домкрате 9 создается давление,которое с помощью самобалансирующейся траверсы 10, блоков 8 и стальногоканата 3 передает вертикальные усилия наклонным балкам 1, которые, всвою очередь, трансформируют вертикальную силу в наклонную равнодействующую вертикальной и горизонтальной составляющих) и передают ееФундаменту 11.Передача усилий на опытный Фундамент под заданным углом наклона квертикали осуществляется изменениемвеличины угла между наклонными балками 1, а также местоположения точеккрепления стального. каната 3 на балках 1,Устойчивость балок в поперечномнаправлении обеспечивается известными устройствами,Стенд для испытаний оснований и Фундаментов статической нагрузкой позволяет передать усилия на опытный фундамент под углом наклона к вертикали ос 6 с 90 и в любой заданной точке, дает возможность резко сократить транспортные и погрузоразгруэочные работы, снизить стоимость эксперимент; и упростить егопроизводство,Устройство для испытания фундаментов статической нагрузкой, включающее грузовые наклонные балки,шарнирно соединенные верхними концами между собой, а нижними - с ссст 10 ветствующим фундаментом, и столикс домкратом, о т л и ч а ю ш е ес я тем, что, с целью уменьшениятрудоемкости испытаний, столик с домкратом расположен под грузовыми на)5 клонными балкаы. сссснс шарниру, соединяющему верхние их концы, и снабжен размещенными с обеих его Сторонблоками с тросом, а домкрат снабженсамобалансирующейся траверсой, причемтрос пропущен через блоки и самобалансирующуюся траверсу, а его концызакреплены на грузовых балках,Источники информации, принятые всвнимание при экспертизе25 1, Авторское свидетельство СССРР 195979, кл. Е 02 П ЗЗ/00, 1966.2. Заявка 9 2499962/29-33,кл,02 ЛЭ 33/00, 27,06.77,пс которой принято решение с выдаче авторского свидетельства. ль А. АфонинАлферова Корректор А. Власенк
