Установка для испытания образцов циклической нагрузкой

Номер патента: 1472802

Авторы: Евельсон, Иванов, Симонов

ZIP архив

Текст

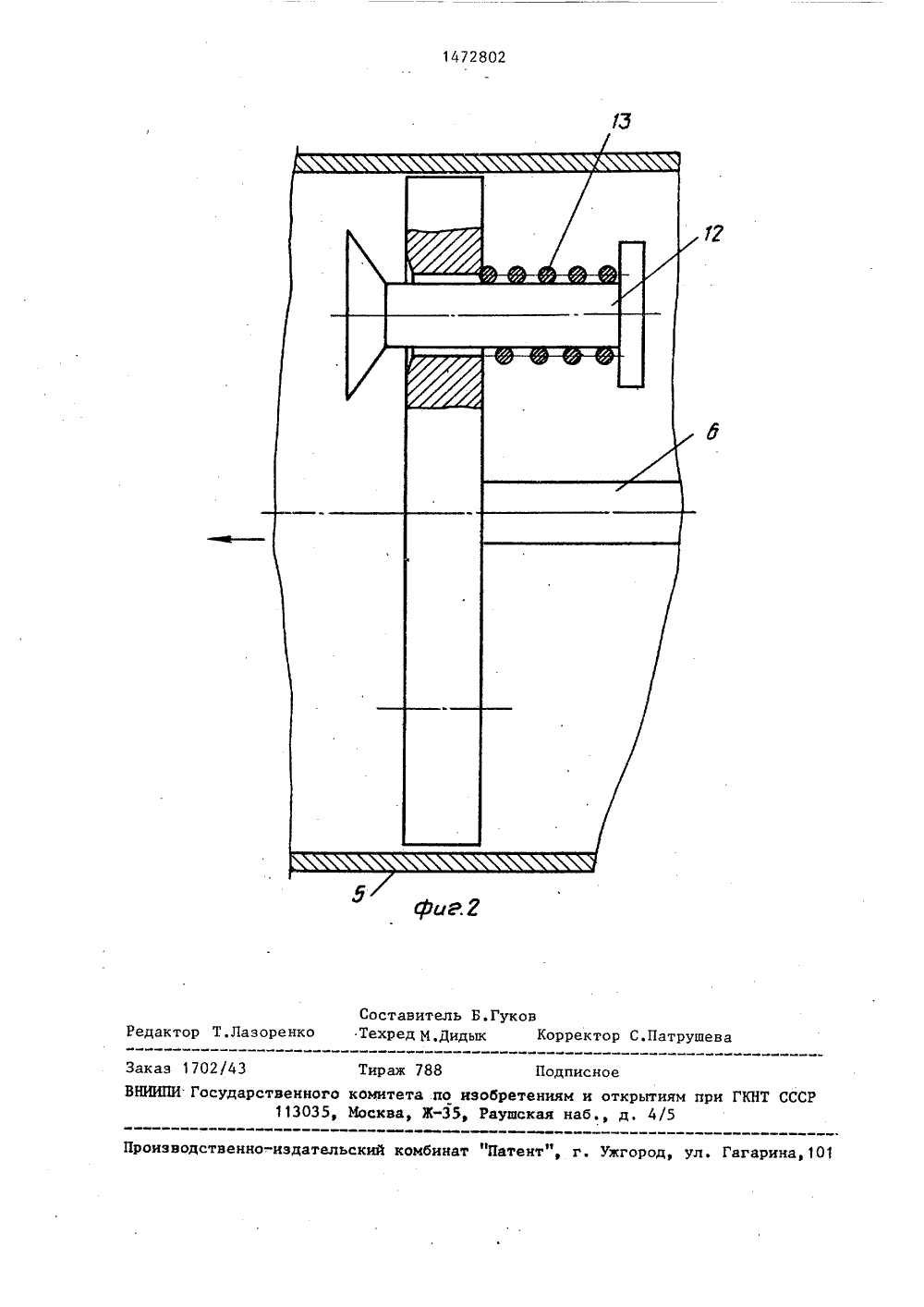

СОЮЗ СОВЕТСКИХС ОЦИАЛИСТИЧЕСКРЕСПУБЛИК 19) И 1) 80(5 1 ИЗ 3 ТЕН ПИСАН АВТОРСКОМ ЕЛЬСТВУ К(72) Е.Н.Ив и Б.Г.Евель (53) 620,17 (56) Школьн ных испытан с. 193, рис ановсон8.31, МетодикаМеталлург нк Л.Мий. М108 талост 1978, ОБРАЗЦОВ 7 Изобр тени нике тельнои те пытания об нагрузкой. ние металл воспроизве ени нагрузки ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ПЮТ СССР 6/25-288789. Бюл. У 14ий технологический инсти(54) УСТАНОВКА ДЛЯ ИСПЫТЦИКЛИЧЕСКОЙ НАГРУЗКОЙ относится к испытак установкам для исциклической осевойизобретения - снижети конструкции принесимметричной циклина образце путем снижечия нагрузки на основание установки. Вибраторы 1 и 2 установлены на основании 3 на катках 4. Образец 9 установлен в захватах 7 и 8. Захват 7 установлен на поршень 6 гидроцилиндра, корпус 5 которого закреплен на вибраторе 1. Между полостями гидро- цилиндра установлен перепускной клапан с регулировочной пружиной. НесИмметрия нагрузки на образце задается настройкой пружины перепускного клапана. В течение времени срабатывания перепускного клапана часть жидкости перетекает из одной полости гидро- цилиндра в другую, при этом энергия, развиваемая вибраторами, затрачивает- фф ся на перемещение вибраторов 1 и 2 относительно основания 3 и не передается на основание 3, что приводит к вее снижению нагрузок на основание уста" новки и. тем самым снижает металлоемкость конструкции, 2 ил.3Изобретение относится к испытательной технике, к установкам для испытания образцов циклической нагрузкой.5Цель изобретения - снижение метал- лоемкости конструкции при воспроизведении несимметричной циклической нагрузки на образце путем снижения нагрузки на основание установки. 10На фиг. 1 представлена кинематическая схема установки; на фиг. 2 - схема установки перепускного клапана.Установка содержит два вибратора 1 и 2, установленные на основании 3 с ,:15 возможностью возвратно-поступательно-. го перемещения на катках 4. На вибраторе 1 жестко закреплен корпус 5 гидроцилиндра, поршень 6 которого жестко соединен с захватом 7. 20Второй захват 8 для образца 9 жестко закреплен на вибраторе 2. Валы 10 вибраторов кинематически соединены с приводом 11 вращения, установ- ленным на основании 3. Между рабочими полостями гидроцилиндра установлен перепускной клапан 12 (фиг. 2) с регулировочной пружиной 13.Установка работает следующим образом. 30Вибраторы 1 и 2, валы 10 которых вращаются от привода 11, генерируют гармонические силы, действующие на образец в противоположных направлениях, при этом величина растягиваю- З 5 щей силы, действующей на образец, ограничена настройкой пружины 13 перепускного клапана 12. При превышении усилия заданной величины, определяемой настройкой перепускного клапа на 12, происходит перемещение вибраторов, вызываемое изменением объема жидкости в штоковой полости гидроцилиндра на величину, определяемую величиной предельной нагрузки, инерционностью 45 вибраторов, площадью поршня 6 гидроцилиндра и частотой, возбуждаемой вибраторами циклической нагрузки. Количество циклов воспроизводимой несимметричной нагрузки зависит от объема жидкости, перетекающей в каждом цикле из одной рабочей полости гидроцилиндра в другую, и полного хода поршня 6 гидроцилиндра до выхода его на упор, после чего воспроизведение заданной несимметричной нагрузки на образец прекращается.В процессе воспроизведения циклической несимметричной нагрузки на образец вследствие срабатывания перепускного клапана и соответствующих перемещений вибраторов относительно основания 3 не происходит силового замыкания динамической нагрузки на основании 3 установки, что позволяет снизить металлоемкость конструкции.Формула изобретенияУстановка для испытания образцов циклической нагрузкой, содержащая Основание, два вибратора, установленные на основании с возможностью возвратно-поступательного перемещения, и пару. захватов для крепления образ" ца, один из которых жестко .закреплен на одном из вибраторов, а другой связан с другим вибратором, о т л ич а ю щ а я с я тем, что, с целью снижения металлоемкости конструкции при воспроизведении несимметричной циклической нагрузки на образце путем снижения нагрузки на основание, она снабжена гидроцилиндром, корпус которого жестко закреплен на втором виб" раторе, поршень жестко связан с вторым захватом, а рабочие полости сообщены между собой посредством перепускного клапана.

Смотреть

Заявка

4316446, 13.07.1987

БРЯНСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ

ИВАНОВ ЕВГЕНИЙ НИКОЛАЕВИЧ, СИМОНОВ СЕРГЕЙ АЛЕКСАНДРОВИЧ, ЕВЕЛЬСОН БОРИС ГРИГОРЬЕВИЧ

МПК / Метки

МПК: G01N 3/32

Метки: испытания, нагрузкой, образцов, циклической

Опубликовано: 15.04.1989
