Каркас для размещения печатных плат
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

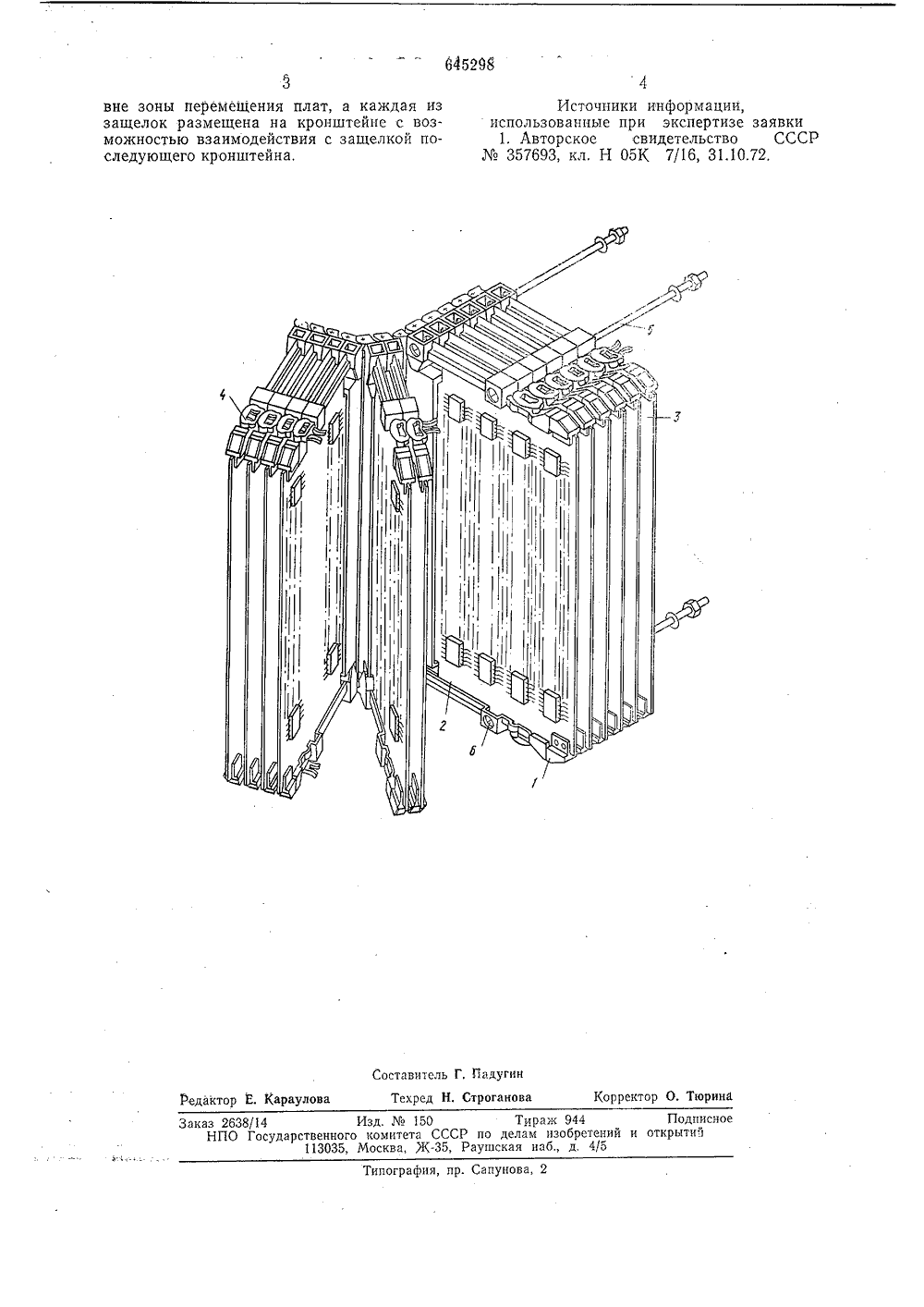

Союз Соеетских Социалистических Республик(45) Дата опубликования описания 30.01.7 М. Кл."Н 05 К 7/1 Госудерстеенный кемпе делам изобретений ч открытий. Г, Дорошев и идалии Заявитель 54) КАР КА Я РАЗМЕЩЕНИЯ ПЕ 1 АТНЫХ ПЛАТ Формула изо тен Кар содер штейн ремещ ты в в что, с монто разме кас для размещенияжащий соединенныеы с направляющими ения плат и соедини иде защелок, отличцелью увеличенияспособности, он снабщенными в отверсти печатных плат, шарнирно крон- пазами для петельные элеменающийся тем, жесткости и режен шпильками, ях кронштейнов Изобретение относится к области радиоэлектроники и вычислительной техники и может быть использовано в конструкциях радиоэлектронной аппаратуры и приборов вычислительной техники, в составе которых 5 имеются плоские модули.Известен каркас для размещения печатных плат, содержащий два ряда соединенных шарнирно кронштейнов с направляющими пазами для перемещения плат и сое динительные элементы в виде защелок 11,Недостатками известного каркаса являются невысокая жесткость конструкции и плохая ремонтоспособность, так как при извлечении одной из плат нарушается же сткая связь между кронштейнами.Цель предлагаемого изобретения - увеличение жесткости и ремонтоспособности каркаса - достигается тем, что каркас снабжен шпильками, размещенными в отверстиях кронштейноввне зоны перемещения плат, а каждая из защелок находится на кронштейне и имеет возможность взаимодействия с защелкой последующего кронштейна.Каркас для размещения печатных плат изображен на чертеже.Каркас содержит сочлененные шарнирно кронштейны 1 с направляющими пазами 2, в которых размещены печатные платы 3. Каркас снабжен соединительными элементами в виде защелок 4, выполненных на кронштейнах 1 и шпилек 5, размещенных в отверстиях б.В собранном виде кронштейны 1 каркаса сомкнуты, шпильки 5 пропущены в отверстия б и затянуты, все защелки 4 взаимодействуют друг с другом. Плата 3 может быть извлечена из каркаса без нарушения его жесткости. При удалении шпилек 5 каркас удерживается в сомкнутом состоянии защелками 4 и может быть раскрыт в любом месте, обеспечивая доступ к поверхности печатных плат 3, Остальные кронштейны 1 удерживаются в сомкнутом состоянии защелками 4, что позволяет устранить перегибы межплатного проводного монтажа.Изд.150 Тираж 944рственного комитета СССР по делам изобретений 113035, Москва, Ж, Раушская наб., д. 4/5 Подписиоткрытий Заказ 2838/ НПО Гпография, пр. Сапунова, 2 вне зоны перемещения плат, а каждая иззащелок размещена на кронштейне с возможностью взаимодействия с защелкой последующего кронштейна,4 Источники информации,использованные при экспертизе заявки 1, Авторское свидетельство СССР357693, кл. Н 05 К 7/16, 31.10.72.
СмотретьЗаявка
2186112, 03.11.1975
ПРЕДПРИЯТИЕ ПЯ В-2969
ДОРОШЕВ АНАТОЛИЙ ГЕОРГИЕВИЧ, БАЙДАЛИН ВЛАДИСЛАВ АРКАДЬЕВИЧ
МПК / Метки
МПК: H05K 7/16
Метки: каркас, печатных, плат, размещения
Опубликовано: 30.01.1979
