Дифференцирующее устройство

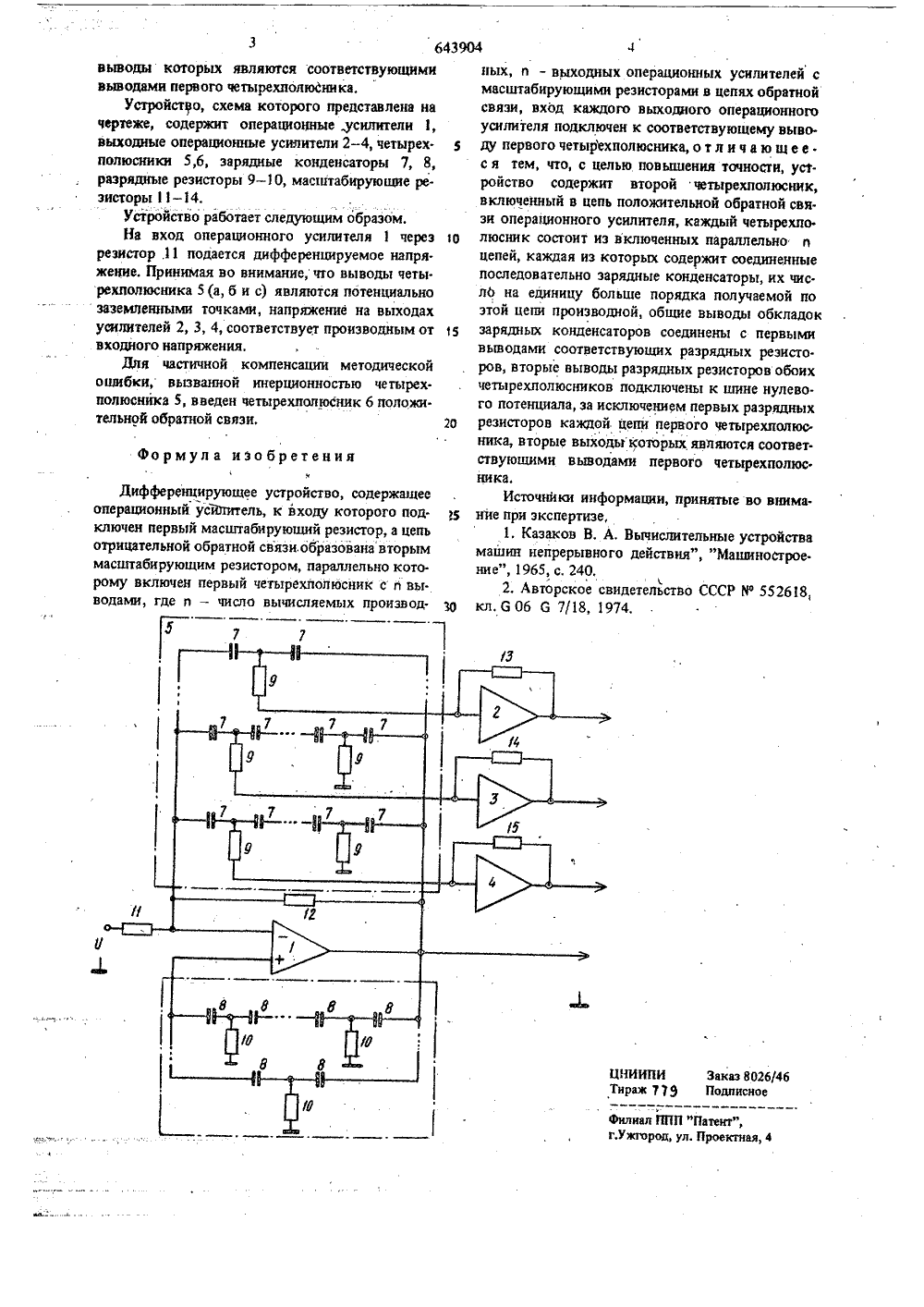

ОП ИСАНИЕИЗОБРЕТЕНИЯ К А 8 ТОРСКОМУ СВИДВПЛЬСТВУ Сооз СоветскихЕоциалмстимесааРеспублик и 643904 вт. свид-ву -нительн(23) Приоритет Гвеуйарвтвенквй кематет СССР ав,калам кеобретеккл я еткрыткк) ДИФФЕРЕНЦИРУЮЩЕЕ УСТРО ствующ ка 21. выв,оду в ого четырехполюсн тройства является на.и, обусловленной тем,ВС - цепь в четырехпо.вляется нагрузкой для Изобретение относится к области аналоговой вычислительной техники.Дифференцирующие устройства, построенные на операционных усилителях с четырехполюс.никами в цепи обратной связи, известны.5Одно из них содержит операционный усили.тель и включенный в цепь отрицательной обратной связи пассивный четырехполюсник 11.Его недостатком является невысокая точ.ность и невозможность раздельного и независимо.го получения нескольких производных.Наиболее близким по технической сущности является дифференцирующее устройство, содеял.жащее операционный усилитель, к входу которо.го подключен первый масштабирующий резистор т а цепь отрицательной обратной связи образована вторым масштабирующим резистором, парал.лельно которому включен первый четырехпо.люсник с п-выводами, где и - число вычисляемых производных, и выходных операционных усилителей с масштабирующими резцсторами вцепях обратной связи, вход каждого выходного операционного усилителя подключен к соответ. Недостатком такого усличие методической ошибкчто каждая последующаялюснике обратной связи япредыдущей,Цель изобретения - . повышение точности ра. боты устройства.Цель достигается тем, что устройство содержит второй четырехполюсник, включенный в цепь положительной обратной связи операционного усилителя, каждый четырехполюсник состоит иэ включенных параллельнои цепей, каждая из которых содержит соединенные последовательно зарядные конденсаторы, их число - на единицу больше порядка получаемой по этой цепи произВодной, общие выводы обкладок зарядных конденсаторов соединены с первыми выводами соответствуюших разрядных резисторов, вторые вы. воды разрядных резисторов обоих четырехполюсников подключены к шине нулевого потенциала, за исключением первых разрядных резисторов каждой цепи первого четырехполюсника, вторые643904 НИИПИ Заказ 8026/4 аж 779 нсн л ППП "Патент",жгород, ул, Проектная, 4 выводы которых являются соответствующими выводами первого четырехнолюсника,Устройство, схема которого представлена на чертеже, содержит операционные. усилители 1, выходные операционные усилители 2 - 4, четырехполюсники 5,6, зарядные конденсаторы 7, 8, разрядные резисторы 9 - 10, масштабирующие резисторы 11 - 14.Устройство работает следующим образом.На вход операционного усилителя 1 через резистор .11 подается дифференцируемое напря. жение. Принимая во внимание,что выводы четы. рехполюсника 5 (а, б и с) являются потенциально заземленными точками, напряжение на выходах усилителей 2, 3, 4, соответствуе производным от входного напряжения.Для частичной компенсации методической ошибки, вызванной инерционностью четырех. полюсника 5, введен четырехполюсник 6 положи. тельной обратной связи. Формула изобретениянДифференцирующее устройство, содержащее операционный усилитель, к входу которого под. ключеи первый масштабирующий резистор, а цепь отрицательной обратной связи. образована вторым масштабирующим резистором, параллельно кото. рому включен первый четырехполюсник с п выводами, где и - число вычисляемых производ. ных, и - выходных операционных усилителей смасштабирующими резисторами в цепях обратнойсвязи, вход каждого выходного операционногоусилителя подключен к соответствующему вывоЗ ду первого четырехполюсника, о т л и ч а ю щ е е.с я тем, что, с целью повышения точности, ус 1ройство содержит второй четырехполюсник,включенный в цепь положительной обратной свя.эи операционного усилителя, каждый четырехпо.1 О люсник состоит из включенных параллельно ицепей, каждая из которых содержит соединенныепоследовательно зарядные конденсаторы, их чис.лб на единицу больше порядка получаемой поэтой цепи производной, общие выводы обкладокзарядных конденсаторов соединены с первымивыводами соответствующих разрядных резисто.ров, вторые выводы разрядных резисторов обоихчетырехполюсннков подключены к шине нулево.го потенциала, за исключением первых разрядных2 О резисторов каждой цепи первого четырехполюс.ника, вторые выходы которых являются соответ.ствующими выводами первого четырехполюс.ника.Источники информации, принятые во внима 5 ние прн экспертизе,1. Казаков В, А, Вычислительные устройствамашин непрерывного действия", "Машиностроение", 1965, с, 240,2. Авторское свидетельство СССР Ме 552618,30 кл,606 6 7/18, 1974,
