Регулятор среднего значения напряжения

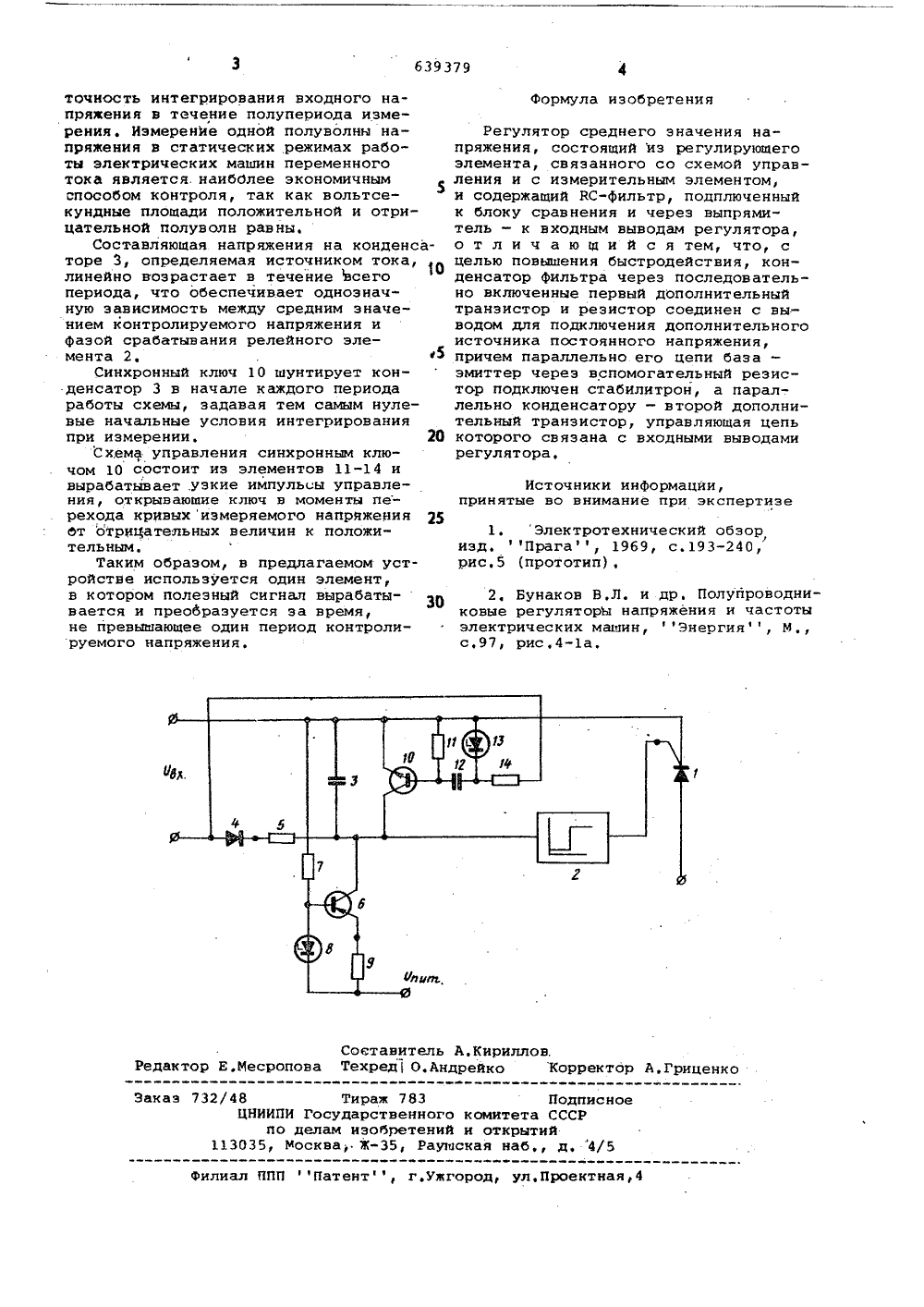

р 1639379 Союз Советских Социалистических Республик(22) Заявлено 290672 21) 1803051/24-07с присоединением заявки Ио(51 М. (л.2 Н 02 Р 13/16//С 05 Р 1/30 Государственный комитет СССР по делам изобретениИ и открытий(54) РЕГУЛЯТОР СРЕДНЕГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ Изобретение относится к области электромашиностроения и касается ре- гуляторов среднего значения напряжения, применяемых в системах управления электрическими машинами. 5Известны регуляторы среднего значения напряжения для электрических . машин, состоящие из регулирующего элемента, связанного со схемой управления и с измерительным элементом, 10 и содержащие ВС-фильтр, подключенный к блоку сравнения и через выпрямитель - к входным выводам регулятора 11 и 2. Однако подобные регуляторы достаточно сложны и имеют малое 15 быстродействие управления, так как содержат развитый фильтр, необходиьий для сглаживания пульсаций напряжения, поступающего на измерительный орган, 20Цель изобретения заключается в повышении быстродействия устройства при управлении электрическими машинами, работающими на нелинейные нагрузки, 21Предлагаемая схема регулятора среднего значения напряжения отличается от прототипа тем, что конденсатор фильтра через последовательно включенные первый дополнительный 3(1 транзистор и резистор соединен с выводом для подключения дополнительного источника постоянного напряжения,причем параллельно его цепи база -эмиттер через вспомогательный резистор подключен стабилитрон, а параллельно конденсатору - второй дополнительный транзистор, управляющаяцепь которого связана с входными выводами регулятора.На чертеже показана схема предлагаемого регулятора.На тиристор 1 сигнал управленияподается через релейный элемент 2,который срабатывает при заряде конденсатора 3 до напряжения переключения элемента 2,На конденсатор 3 через выпрямитель4 и резистор 5 подается входной сигнал, пропорциональный контролируемому напряжению регулируемой электрической машины, На тот же конденсатордействует источник тока, состоящийиз элементов 6-9,Постоянная времени заряда конденсатора, определяемая величиной его емкости и величиной сопротивления оезистора 5, выбирается намного большейпериода изменения входного напряжения, чем и обеспечивается высокая639379 Формула изобретения оетавитель А,Кири ехред О,Андрейко в,Коррект.Месропо Гриценко е раж 78у рственелам изобретесква, Ж,Подпого комитета СССРний и открытийаушская наб., д. о 035,ППП Патентф, г,ужгород, ул,Проектная,4 Фил точность интегрирования входного напряжения в течение полупериода измерения. Измерение одной полуволны напряжения в статических режимах работы электрических машин переменноготока является. наибОлее экономичнымспособом контроля, так как вольтсекундные площади положительной и отрицательной полуволн равны.Составляюшая напряжения на конденсаторе 3, определяемая источником тока,линейно возрастает в течение Ъсегопериода, что обеспечивает однозначную зависимость между средним значением контролируемого напряжения ифазой срабатывания релейного элемента 2, 5Синхронный ключ 10 шунтирует конденсатор 3 в начале каждого периодаработы схемы, задавая тем самым нулевые начальные условия интегрированияпри измерении, 20Схема управления синхронным ключом 10 состоит из элементов 11-14 ивырабатывает .Узкие импульсы управления, открываюшие ключ в моменты перехода кривых измеряемого напряжения 25бт отриЦательных величин к положительным,Таким образом, в предлагаемом устройстве используется один элемент,в котором полезный сигнал вырабатывается и преобразуется за время,не превышающее один период контролируемого напряжения,Заказ 732/48 Ти ЦНИИПИ Гос даРегулятор среднего значения напряжения, состоящий из регулирующего элемента, связанного со схемой управления и с измерительным элементом, и содержащий ВС-фильтр, подплюченный к блоку сравнения и через выпрямитель - к входным выводам регулятора, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия, конденсатор фильтра через последовательно включенные первый дополнительный транзистор и резистор соединен с выводом для подключения дополнительного источника постоянного напряжения, причем параллельно его цепи база - эмиттер через вспомогательный резистор подключен стабилитрон, а параллельно конденсатору - второй дополнительный транзистор, управляющая цепь которого связана с входными выводами регулятора. Источники информации,принятые во внимание при экспертизе1. Электротехнический обзор изд. Прага, 1969, с.193-240, рис.5 прототип),2. Бунаков В,Л. и др. Полуйроводниковые регуляторы напряжения и частоты электрических машин, Энергия, М с,97, рис,4-1 а,
