Оптико-электронный микрофон
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

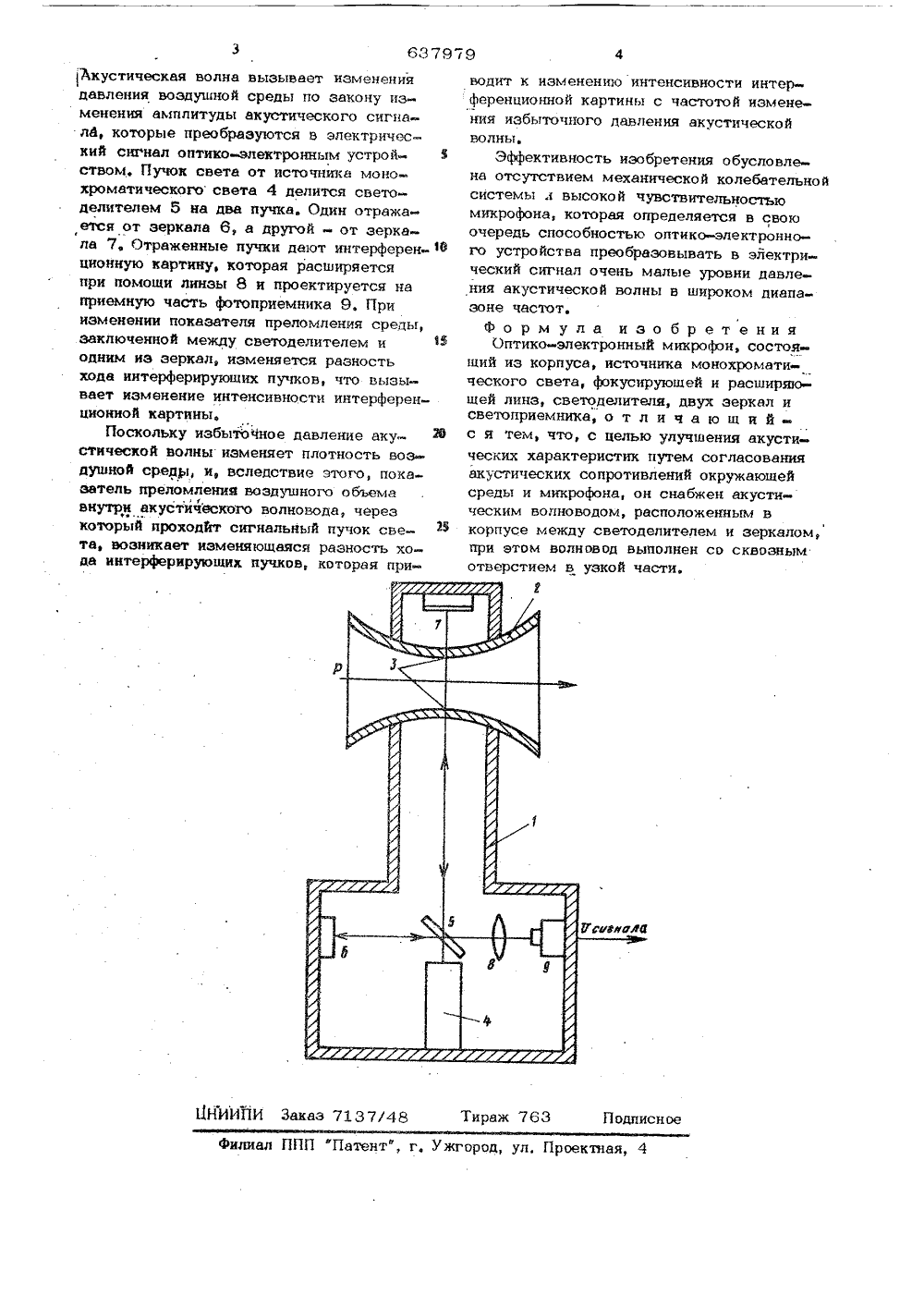

) М. Кл Н 04 Ц 23/О осударственный нвм Совета Министров С ао делам изобретени отнрмтий(71) Заявитель ский радиотехнический инст ОПТИКО-ЭЛЕКТРОННЫИ МИКРОФО Цель изобретения состоит в улучше нии акустических характеристик путем согласования акустических сопротивлений окружающей среды и микрофонв, В описываемом микрофоне это достигается тем, что он снабжен акустическим волноводом, расположенным в корпусе между светоде 4 лителем и зеркалом на пути обьектного пучка монохромвтнческого света и выполненным со сквозным отверстием в узкой части. Акустическая водна, нроходяшвя через волновод, влияя на плот ность среды, вызывает появление разности хода между объектным и опорным пучком света. При этом изменение яркости интерференционной картины регистрируется фотоприемником.Нв чертеже показана схема описываемого микрофона. н со олновод енные в мати ческогозеркала 6 с присоединением заявки Изобретение относится к акустике и . может быть использовано в устройствах для преобразования акустического сигнала в электрический, в устройствах для измерения давления акустического поля в широком диапазоне частот.Известны микрофоны, содержащие мембрану, укрепленную по периметру нв корпусе преобразователя, кольцевой и центральный контакты, Известные микрофоны имеют невысокую чувствительность1 и недостаточный динамический диапазон. Известны также микрофоны, содержащие корпус, мембрану, укрепленную по периметру нв корпусе преобразователя, источник монохроматического света и оптическую систему с фотоприемником для преобразования механических колебаний мембраны в электрический сигнал. Эти микрофоны характеризуются недостаточным динамическим диапазоном н влиянием на акустические характеристики различных волновых сопротивлений окружающей срв ды и микрофона. ит корпус 1, акустическийотверстием 3 и установкорпуса источник монохро вета 4, светоделитель 5, 7, линзу 8 и фотоприемник637979 ИИПИ Заказ 7137/ Филиал ППП Патент", г. Ужгород, ул. Проектная Акустическая волна вызывает изменения давления воздушной среды по закону изменения амплитуды акустического сигналй, которые преобразуются в электрический сигнал оптико-электронным устройством, Пучок света от источника моно- хроматического света 4 делится свето- делителем 5 нв двв пучка. Один отражается от зеркала 6, а другой - от зеркала 7. Отраженные пучки дают интерференциоиную картину, которая расширяется при помощи линзы 8 и проектируется нв приемную часть фотоприемника 9. При изменении показателя преломления среды заключенной между светоделителем и одним иэ зеркал, изменяется разность хода иитерферирующих пучков, что вызывает изменение интенсивности интерференционной картины,Поскольку избыточное давление аку- ф стической волны изменяет плотность воздушной среды, и, вследствие этого, показатель преломления воздушного объема внутри акустического волновода, через который проходйт сигнальный пучок све- ф тв, возникает изменяющаяся разность хода интерферирующик пучков, которая приводит к изменению интенсивности интерференционной картины с частотой изменения избыто нного давления акустическойволны.Эффективность изобретения обусловлена отсутствием механической колебательнойсистемы и высокой чувствительностьюмикрофона, которая определяется в своюочередь способностью оптико-электронного устройства преобразовывать в электрический сигнал очень малые уровни давления акустической волны в широком диапазоне частот,Формула изобретенияОптико-электронный микрофон, состоящий из корпуса, источника монохроматического света, фокусирующей и расширяющей линз, светоделителя, двух зеркал исветоприемникв, о т л и ч в ю щ и Йс я тем, что, с целью улучшения акустических характеристик путем согласованияакустических сопротивлений окружающейсреды и микрофона, он снабжен акустическим волноводом, расположенным вкорпусе между светоделителем и зеркалом,при этом волновод выполнен со сквознымотверстием в узкой части. ираж 763 Подписное
СмотретьЗаявка
2489518, 24.05.1977
МИНСКИЙ РАДИОТЕХНИЧЕСКИЙ ИНСТИТУТ
ПОЛОНИН АЛЕКСАНДР КОНСТАНТИНОВИЧ, КАРПОВ ВЛАДИМИР ЕВГЕНЬЕВИЧ, КУЗНЕЦОВ СЕРГЕЙ ВАДИМОВИЧ
МПК / Метки
МПК: H04R 23/00
Метки: микрофон, оптико-электронный
Опубликовано: 15.12.1978
Код ссылки
<a href="https://patents.su/2-637979-optiko-ehlektronnyjj-mikrofon.html" target="_blank" rel="follow" title="База патентов СССР">Оптико-электронный микрофон</a>
