Переносный прибор для непосредственного измерения передних и задних углов зубцов многолезвийного инструмента (фрез, протяжек и т. п. )

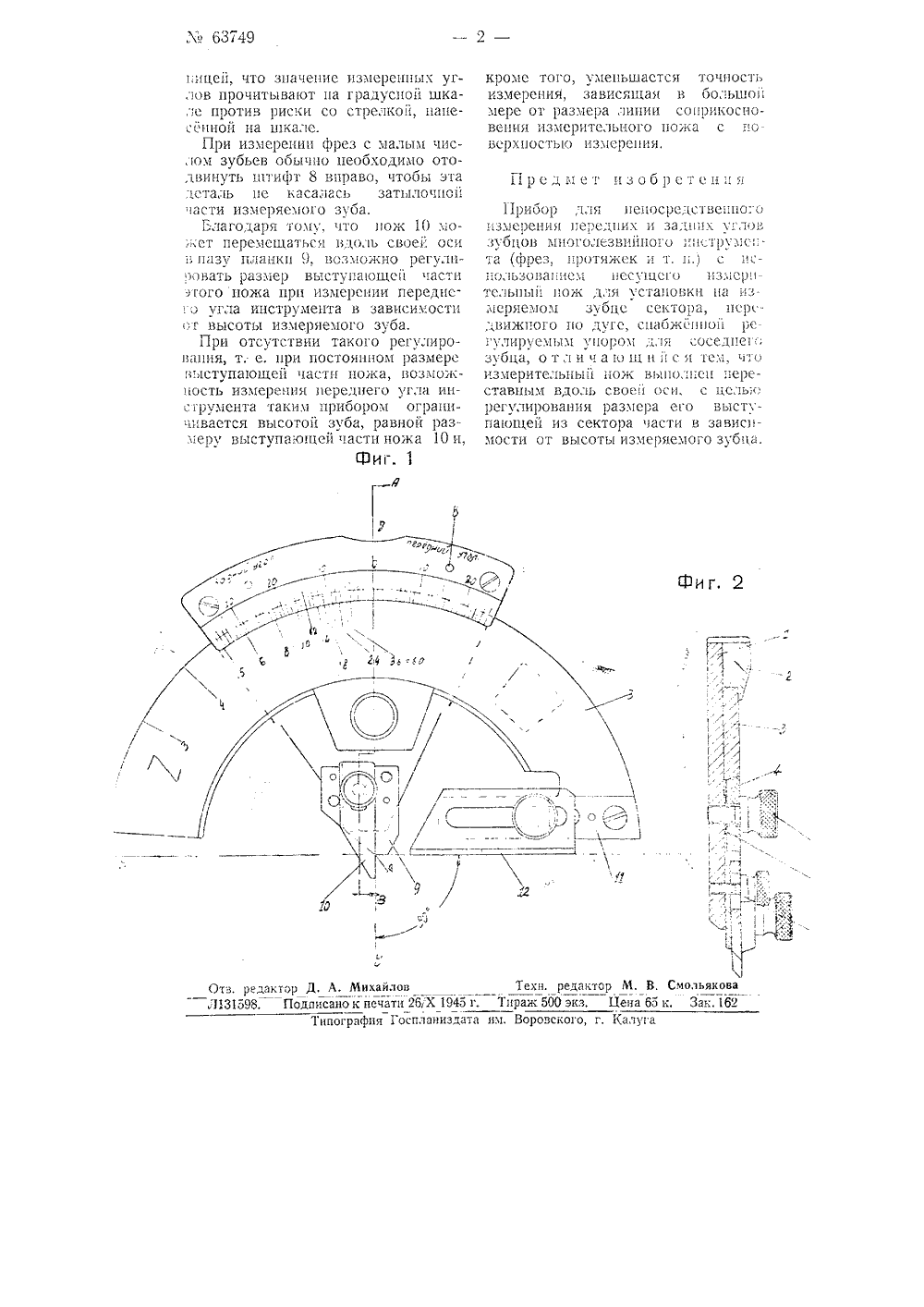

Кисс 42 Ь, 24 СССР И б 3749 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зарегистрировано в Бюро изобретений Госнгана дрд СНК СССР М. И. Бабчиницер Переносный прибор для непосредственного измерения передних и задних углов зубцов многолезвийн дх инструмента (фрез, протяжек и т. п,) Г-"-с1Настоящее изобретение совершенствует переносные приборы для негюсредственного измерения углов зубцов многолезвийного инструмента, состоящие из сектора, передвижссосо по дуге, снабженной регулируемым упором для соседнего зубца, и несущего измерительньш нож для установки на измеряемом зубце. Усовершенствование этих приборов состоит в том, что измерительный пож выполнен переставным вдоль своей оси. Это дает возможность регулировать размер выступающеи части ножа при измерении переднего угла в зависимости от высоты измеряемого зубца.На чертеже фиг. 1 изображает предлагаемый прибор в виде спереди, а фиг. 2 - в разрезе по ЛВ фиг. 1.К сектору 1 прикреплена градусная шкала 2 и пластина 9, в которой имеется паз для измерительпосо ножа 10,В зависимости от высоты зуба измеряемого инструмента этот нож закрепляется винтом 7 в требуемом положении.К дуге 3, па которой нанесена шкала к (в пределах от 3 до 60 зубцов), прикреплена линейка 11, по которой может перемещаться упор 12, фиксируемый винтом 5.Прижим 4 при помощи винта 5 обеспечивает направление дуги 3 при ее перемещении относительно сектора 1, а с другой стороны закрепляет эту дугу в том или ином положении. Пружинная шайба 6 предупреждает возможность защемления прижима 4, Линия х - х, лежащая на продолжении ножевых сторон упора 12 и планки 9, проходит через точку Л, являющуюся центром вращения дуги 3. Лиьпся у - у перпендикулярна линии х - х.В качестве базы для измерения служит хорда, проведенная через лезвие двух соседних зубцов измеряемого инструмента, при этом точка Л пересечения ножевых сторон планки 9 и ножа 10 опирается на лезвие измеряемого зуба, а на лезвие соседнего зуба опирается ножевая сторона упора 12.При измерении заднего угла сектор 1 поворачивают до совпадения ножевой стороны планки 9 с задней гранью зубца и на градусной шкале против риски, соответствующей числу зубцов измеряемого инструмента, прочитывают значение заднего угла.При измерении переднего угла сектор 1 поворачивасот до совпадения грани измерительного ножа 10 с передней гранью измеряемого зуба и на градусной шкале прочитывают значения переднего угла.Процесс измерения переднего н заднего углов протяжек аналогичен описанному выше с той лишь разМ б 3749 Фиг. 2 Ц 1 1 е,Я, ЧТехн. редактор М. В. СиольяковаХ 1945 г, Тираж 500 экз, Цена 65 к. Зак. 16 А, Михайло з. редактор 31598. По писано к печати Типография Го ланиздата им. Воровского, г. Калуг 1,ццсй, что значение измсрецш 1 х углов прочитыва 1 от ца градусной шкале против риски со стрелкой, цацессчшой ца н 1 кале.При измсрец 11 ц фрез с малым чис,юм зубьев обы шо необходимо отодинуть штифт 8 вправо, чтобы эта деталь це касалась затыло шой исти измеряемого зуба.Благодаря тому, что цож 10 мо: ст перемешаться доль своек осц пазу планки 9, возможно регулцовать размер выступающей части згого ножа п 1 эц измерении передисго угла инструмента в зависимости ог высоты измеряемого зуба.При отсутствии такого регулироьцпяя, т. е, цри постоянном размере Б 1 ступа 1 оше 11 части пожа, озможцость измерения передего угла ииструмецта таким прибором ограни 1 вается высотой зуба, равнои раз еру выступающеи 1 асти ножа 10 и,ФИГ. 1 кроме того, уменьшается точность измерения, зависящая в большой мере от размера липии соцрикосцовеция измерительного ножа с повсрхцостыо измсреция,Предмет цзобрстсцця Прибор для цецосредс гвсцпо: о цзмсреши передих и задих мгло 11 зубцов мпоголезвцйпо 1 о цц трумен та (фрез, ц 1 зотяжск и т, ц.) с цсцользоваццсм цссущсго нз:, срцтсльпый цож для установки ца 11 заеряемом зубце сектора, цсрсдижцого цо дуге, сцабжйццой 1 егулирусмым упором для соседце 1 зубца, о т л и ч а ю ш и й с я тс.1, то измеритсльцьш цож вьшолцец нерсставным вдоль своей оси, с цсльк 1 регулирования размера его выступающей из сектора части в зависимости от высоты измеряемого зубца.
