Способ передачи и приема электрических сигналов управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

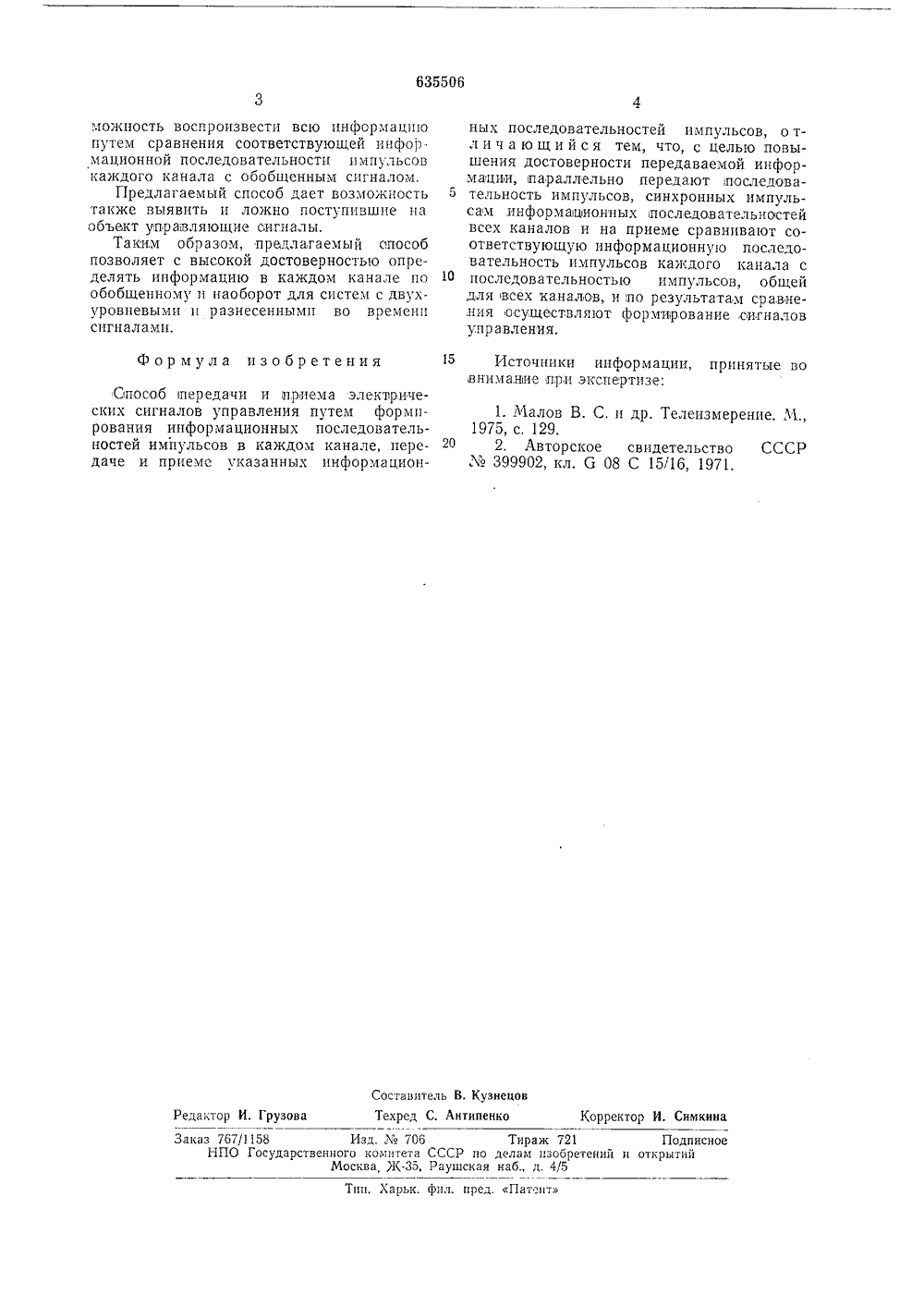

635506 Союз Советских Социалистических РеспубликОПИСАНИЕ ИЗОБР ЕТЕ Н И Я К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(45) ата опубликован писани 2) Авторыизобретенсия Е. Борисов, В, И, Папаримов и М. Ф. Ш(71) Заявите 54) СПОСОБ ПЕРЕДАЧИ И ПРИЕМА ЭЛЕКТРИЧЕСК СИГНАЛОВ УПРАВЛЕНИЯ20 Изобретение относится к телемеханикеи может найти применение при дистанционном управлении объектами.Известен способ передачи электрических сигналов путем формирования информационных последовательностей импульсов в каждом канале 1.Однако такой способ, несмотря на большую избыточность, не обеспечивает безотказную работу каждого из каналов.Наиболее близок по технической сущности к изобретени 1 о способ передачи иприема электрических сигналов управления путем формирования информационныхпоследовательностей импульсов в каждом 15канале, передаче и приеме указанных информационных последовательностей импульсов 2.Недостатком способа является то, чтоконтроль передаваемой информации возможно осуществить лишь в системах, гдеможно сформировать многоуровневый обобщенный сигнал из передаваемых по каждому из каналов сообщений,Цель изобретения - повышение достоверности передаваемой информации.Поставленная цель достигается тем,что параллельно с передаваемой информацией передают последовательность импульсов, синхронных импульсам информаци- ЗО онных последовательностей всех каналов, а на приеме сравнивают соответствующую информационную последовательность импульсов каждого канала с последовательностью импульсов, общей для всех каналов, и по результатам сравнения осуществляют формирование сигналов управления.Сущность способа заключается в следующем. На передающеи стороне многоканальнон телеметрической системы с двухуровневыми н разнесенными во времени сигналами всю передаваемую информацию группируют. В состав какдоЙ пз гр 1 пп вкл 1 очают информационные сигналы и один обобщенный для нпх сигнал. Информационные сигналы каждого пз каналов нс совпадаюг друг с другом по времени. Обобщеннь 1 й сигнал формируют путем синхронного повторения каждого появившегося информационного. В результате обобщенный сигнал представляет собой последовательность информационных сигналов каналов. Все сигналы одной группы передают по разным каналам. Прн этом обеспечивается передача каждым сигналом не только информации, но и адреса канала. В случае отказа одного из информационных каналов либо канала передачи обобщенного сигнала, на приемной стороне имеется воз6355 О 6 Формула изобретения Составитель В. КузнецовТехред С, Антипенко Корректор И. Симкина Редактор И. Грузова Заказ 767/1158 Изд, М 706 Тираж 721 Подписное НПО Государственного комитета СССР по делам изобретений и открытий Москва, )К, Раушская наб., д. 4/5Тпп. Харьк. фнл. пред. Патент можность воспроизвести всю информацшо путем сравнения соответствующей информационной последовательности импульсов каждого канала с обобщенным сигналом.Предлагаемый способ дает возможность также выявить и ложно поступившие на объект упра 1 вляющие сигналы.Таким образом, предлагаемый апособ позволяет с высокой достоверностьо определять информацию в каждом канале по обобщенному и наоборот для систем с двухуровневыми и разнесенными во времени сигналами. Способ передачи и приема электрических сигналов управления путем формирования информационных последовательностей импульсов в каждом канале, передаче и приеме указанных информационных последовательностей импульсов, о тличающийся тем, что, с целью повышения достоверности передаваемой информации, параллельно передают,последовательность импульсов, синхронных импульсам информационных:последовательностей всех каналов и на приеме сравнивают соответствующую информационную последовательность импульсов каждого канала с 10 последовательностью импульсов, общейдля всех ка,налов, и по результатам сравнения осуществляют формирование сигналов управления. 15 Источники информации, принятые во внимание при экспертизе: 1. Малов В. С. и др. Телеизмерение. М.,1975, с. 129.20 2. Авторское свидетельство СССРМо 399902, кл. 6 08 С 15/16, 1971.
СмотретьЗаявка
2417768, 09.11.1976
ПРЕДПРИЯТИЕ ПЯ Г-4213
БОРИСОВ БОРИС ЕВГЕНЬЕВИЧ, ПАПАРИМОВ ВЛАДИМИР ИЛЬИЧ, ШУМ МИХАИЛ ФЕДОРОВИЧ
МПК / Метки
МПК: G08C 15/06
Метки: передачи, приема, сигналов, электрических
Опубликовано: 30.11.1978
