Сигнализатор положения объекта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

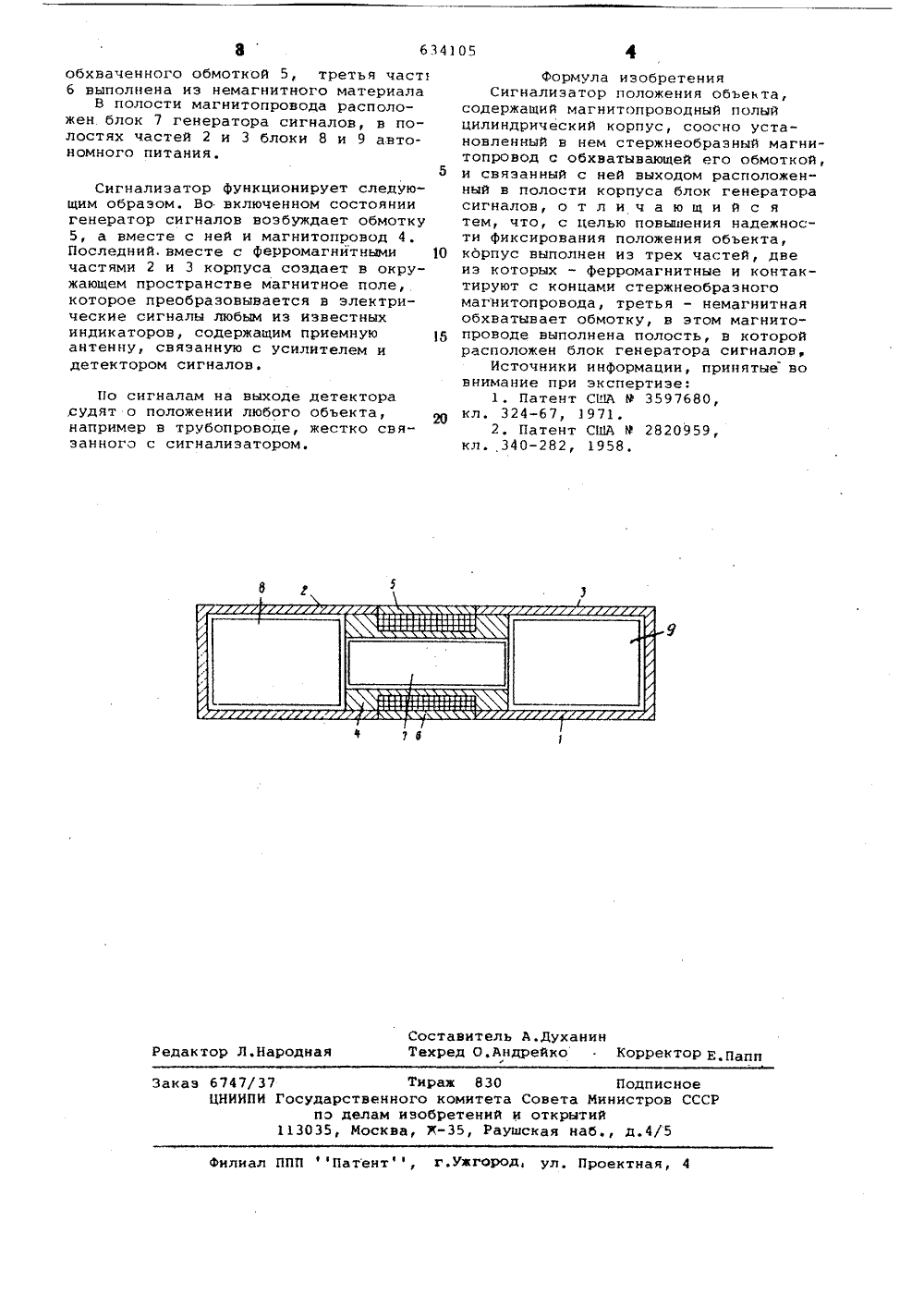

(51) М. Кл. 01 Р 5/12 Государственный комитетСовета Министров СССРио делам изобретенийи открытий(72) Авторы изобретения А А," ертышее 1 И Кауфмд н А А: Огешков и 4.А,Залипский Специальное конструкторское бюро Всесоюзного на чно-производственного объединения СоюзгазавтомаГРеа( 5 4 ) СИ ГНАЛИЗАТОР ОЛОЖЕ 1818 ОБЪЕКТА Изобретение огносится к средстваЯсигнализац и регистрации положенияобъекта в объемах, непроницаемых длявизуального наблюдения,и может бытьиспользовано для регистрации положения объектов в трубопроводах,Известен сигнализатор положенияобъекта, содержащий электромагнитныйиндуктор и подключенный к нему генератор сигналов с автономным питанием 11,Кроме того, в комплект сигнализатора Входит приемник электромагнитнь 1 хсигналов,по выходному сигналу которого судят о координатах объекта.Однако достоверность регистрацииобъекта этим сигнализатором недостаточная, так как его удельная. габаритная мощность относительно мала, чтоне обеспечивает уверенного приемасигналов в условиях повышенного уровня помех.Известен сигиализатор положенияобъекта содержащий магнитопроводныйПОЛЫЙ ЦИЛИНДРИЧЕСКИЙ КОРПУС, СООСНО25установленный в нем стержнеобразныймагнитопровод с обхватывающей егообмоткой, и связанный с ней выходомрасположенный в полости корпуса блокгенератора сигналов 2. Однако надежность Фиксирования поло. женив объекта этим сигнализатором недостаточная, так как корпус выполнен спло:иьв, а стержнеобразный магнитопровод укреплен на его торце. Такая компоновка сигнализатора также не является оптимальной с точки зрения максимального КПЦ сигнализатора. Этот сигнализатор является наиболееблизким к изобретению по техническойцелью изобретения является повышение надежности Фиксирования положенияобъекта,Гля этого корпус выполнен из трехчастей, две из которых - ферромагнитные и контактируют с концами стержнеобразного магнитопровода, а третьянемагнитная обхватывает обмотку, вэтом магнитопроводе выполнена полость,в которой расположен блок генераторасигналов.На чертеже изображен сигнализатор,общий вид,Он содержит магнитопроводный полыйцилиндрический корпус 1, выполненныйиз трех частей, две из которых 2 и 3Ферромагнитнь 1 е и контактируют с концатти стержнеобразного магнитопровода 4,634105 Составитель А.ДуханинТехред О.Андрейко Корректор Е,Папп Редактор Л.Народная Заказ 6747/37 Тираж 830 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Т, Раушская наб., д.4/5Филиал ППП фПатент, г.ужгород ул. Проектная, 4 обхваченного обмоткой 5, третья част 6 выполнена из немагнитного материалаВ полости магнитопровода расположен. блок 7 генератора сигналов, в полостях частей 2 и 3 блоки 8 и 9 автономного питания,5Сигнализатор функционирует следующим образом. Во включенном состоянии генератор сигналов возбуждает обмотку 5, а вместе с ней и магнитопровод 4, Последний. вместе с ферромагнитными 10 частями 2 и 3 корпуса создает в окружающем пространстве магнитное поле, которое преобразовывается в электрические сигналы любым из известных индикаторов, содержащим приемную 5 антенну, связанную с усилителем и детектором сигналов. По сигналам на выходе детектора ,судят о положении любого объекта, например в трубопроводе, жестко связанного с сигналиэатором. Формула изобретенияСигналиэатор положения объекта,содержащий магнитопроводный полыйцилиндрический корпус, соосно установленный в нем стержнеобразный магнитопровод с обхватывающей его обмоткой,и связанный с ней выходом расположенный в полости корпуса блок генераторасигналов, о т л и ч а ю щ и й с ятем, что, с целью повышения надежности фиксирования положения объекта,корпус выполнен из трех частей, двеиз которых - ферромагнитные и контактируют с концами стержнеобразногомагнитопровода, третья - немагнитнаяобхватывает обмотку, в этом магнитопроводе выполнена полость, в которойрасположен блок генератора сигналов,Источники информации, принятые вовнимание при экспертизе:1. Патент СИА Р 3597680,кл. 324-67, 1971.2, Патент США М 2820959,кл. 340-282, 1958.
СмотретьЗаявка
2503449, 26.07.1977
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ВСЕСОЮЗНОГО НАУЧНО ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ СОЮЗГАЗАВТОМАТИКА
ЧЕРНЫШЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, КАУФМАН ЛЕВ ИСААКОВИЧ, ОРЕШКОВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ЗАЛИПСКИЙ МИХАИЛ АРОНОВИЧ
МПК / Метки
МПК: G01D 5/12
Метки: объекта, положения, сигнализатор
Опубликовано: 25.11.1978
