Сигнализатор положения движущегося в трубопроводе объекта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

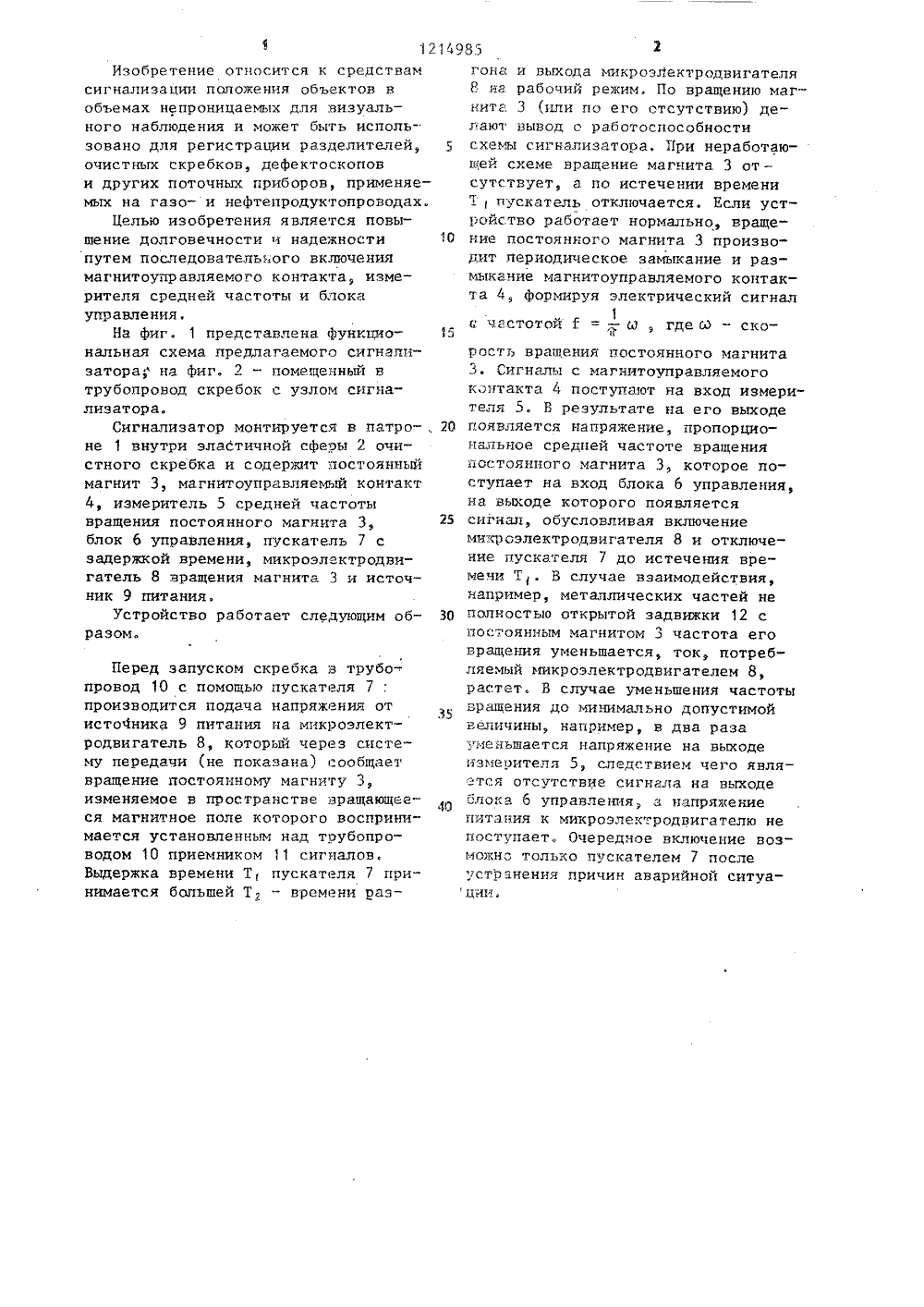

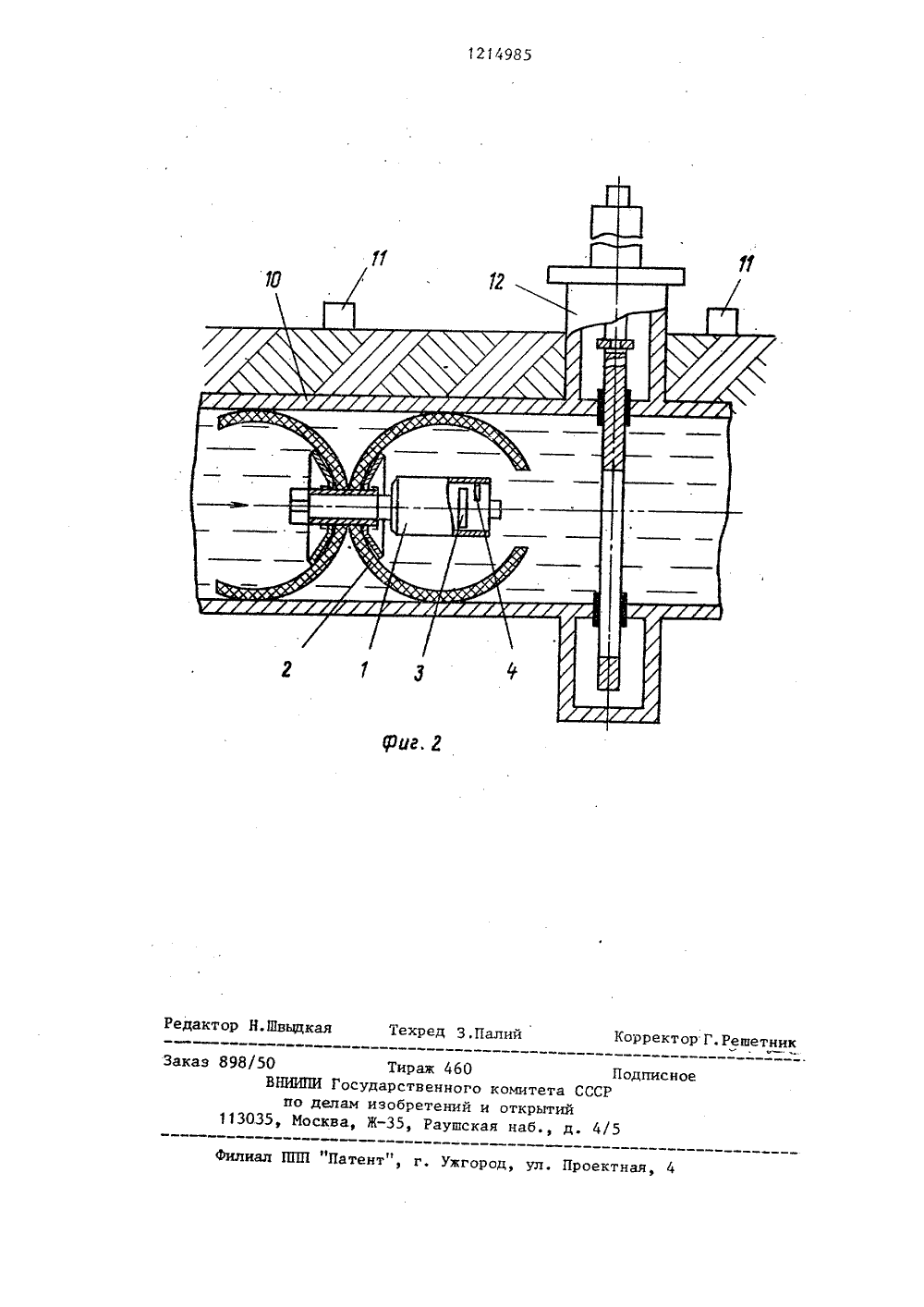

(51) 4 1 17 П 5/00 та ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(7 1) Специальное конструкторскоебюро по механизации и автоматизациитехнологических операций при транспорте и хранении нефтепродуктов(56) Авторское свидетельство СССРУ 634105, кл. С 01 0 5/12, 977.Патент Франции У 2386057,кл, Р 17 И 5/02, 1978.Транспорт и хранение нефти и нефтепродуктов. Тематический обзор,Шварц М.Э, и др. Обнаружение разделителей и скребков в подземныхтрубопроводах. М.: ВНИИОЭНГ, 1968,с. 42, рис. 15, б,(54)(57) СИГНАЛИЗАТОР ПОЛОЖЕНИЯ ДВИЖУЩЕГОСЯ В ТРУБОПРОВОДЕ ОБЪЕКТА,содержащий постоянный магнит, микроэлектродвигатель его вращения,источник питания и пускатель, о т -л и ч а ю щ и й с я тем, что, с целью повышения долговечности и надежности, он снабжен последовательносоединенными магнитоуправляемымконтактом, измерителем средней частоты вращения магнитов и блокомуправления, включенными в цепь питания микроэлектродвигателя, приэтом выход блока управления соеди -нен с микроэлектродвигателем и пускателем.Изобретение относится к средствамсигнализации положения объектов вобъемах непроницаемых для визуального наблюдения и может быть использовано для регистрации разделителей,очистных скребков, дефектоскопови других поточных приборов, применяемых на газо- и нефтепродуктопроводах,Целью изобретения является повышение долговечности и надежностипутем последовательного включениямагнитоуправляемого контакта, измерителя средней частоты и блокауправления,На фиг. 1 представлена функциональная схема предлагаемого сигнализатора, на фиг. 2 - помещенный втрубопровод скребок с узлом сигнализатора.Сигнализатор монтируется в патро- .,не 1 внутри эластичной сферы 2 очистного скребка и содержит постоянныймагнит 3, магнитоуправляемый контакт4, измеритель 5 средней частотывращения постоянного магнита 3,блок 6 управления, пускатель 7 сзадержкой времени, микроэлектродвигатель 8 вращения магнита 3 и источник 9 питания,Устройство работает следующим образом. Перед запуском скребка в трубопровод 10 с помощью пускателя 7 производится подача напряжения от исто 4 никр 9 питания на микроэлектродвигатель 8, который через систему передачи не показана) сообщает вращение постоянному магниту 3, изменяемое в пространстве вращающееся магнитное поле которого воспринимается установленным над трубопроводом 10 приемником 11 сигналов.Выдержка времени Т, пускателя 7 принимается большей Т - времени раэгона и выхода микроэлектродвигателя8 на рабочий режим. По вращению магнита 3 (или по его отсутствию) делают вывод о работоспособностисхемы сигнализатора. При неработающей схеме вращение магнита 3 от -сутствует, а по истечении времениТпускатель отключается, Если устройство работает нормально, враще О ние постоянного магнита 3 производит периодическое замыкание и размыкание магнитоуправляемого контакта 4, формируя электрическии сигналс частотой Г =, - ы , где Я - ско 1 эрость вращения постоянного магнита3. Сигналы с магнитоуправляемогоконтакта 4 поступают на вход измерителя 5, В результате на его выходе2 О появляется напряжение, пропорциональное средней частоте вращенияпостоянного магнита 3, которое поступает на вход блока 6 управления,на выходе которого появляется25 сигнал, обусловливая включениемикроэлектродвигателя 8 и отключение пускателя 7 до истечения времечи Т. В случае взаимодействия,например, металлических частей неЗО полностью открытой задвижки 12 спостоянным магнитом 3 частота еговращения уменьшается, ток, потребляемый микроэлектродвигателем 8,растет. В случае уменьшения частотывращения до минимально допустимойвеличины, например, в два разауменьшается напряжение на выходеизмерителя 5, следствием чего являтся отсутствие сигнала на выходеблока 6 управления, а напряжениепитания к микроэлектродвигателю непоступает. Очередное включение возможно только пускателем 7 послеустранения причин аварийной ситуации,1214985 Редактор Н.Швьдкая Техред З,Палий Корректор Г.Решетник Заказ 898/50 Тираж 460 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий 313035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3689086, 09.01.1984
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПО МЕХАНИЗАЦИИ И АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ ПРИ ТРАНСПОРТЕ И ХРАНЕНИИ НЕФТЕПРОДУКТОВ "ТРАНСНЕФТЕАВТОМАТИКА"
ЦИНКЕР РОМАН АЛЕКСАНДРОВИЧ, АБРАМОВ ГЕННАДИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: F17D 5/00
Метки: движущегося, объекта, положения, сигнализатор, трубопроводе
Опубликовано: 28.02.1986
