Датчик индукции магнитного поля магнитопровода
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

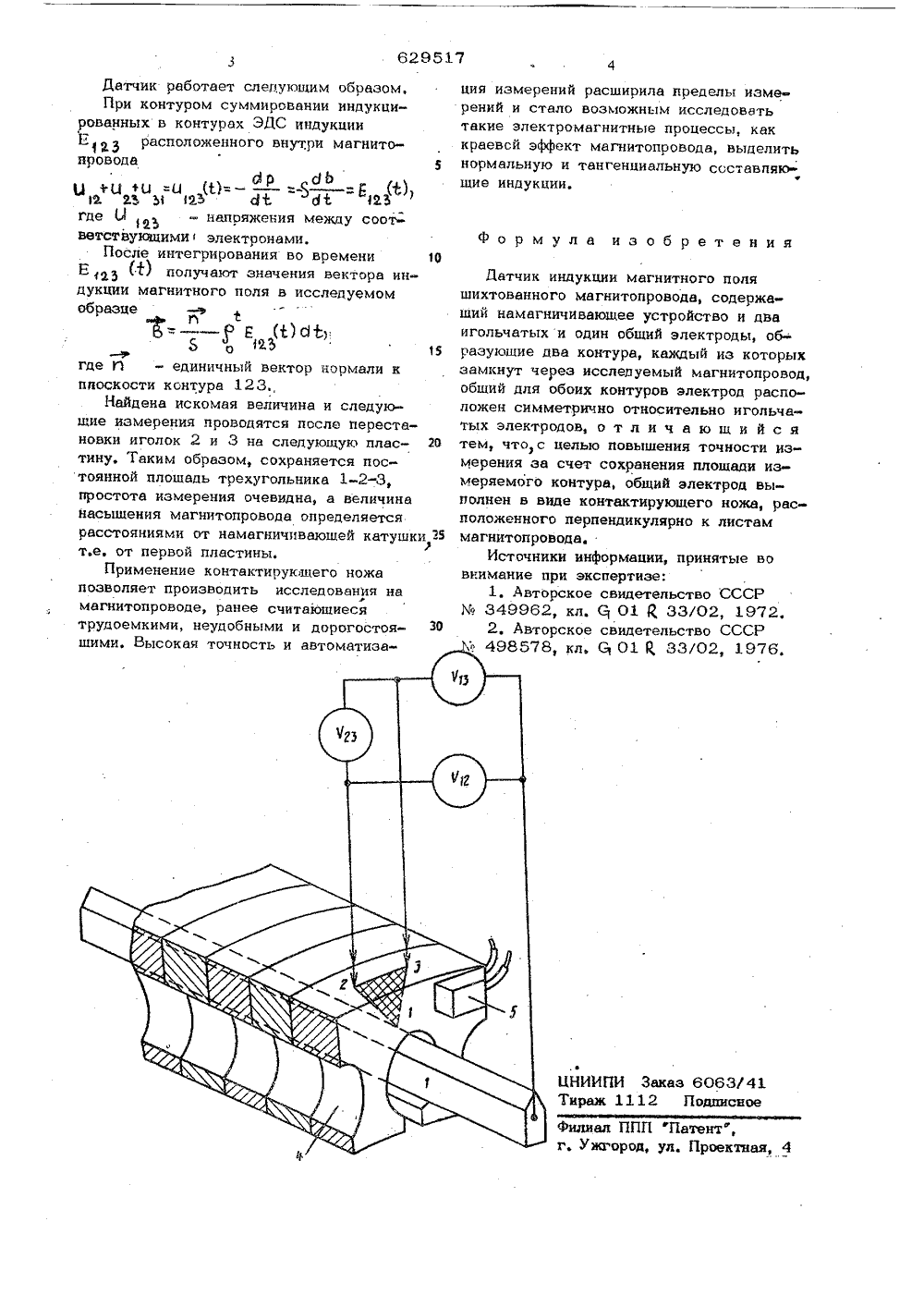

ОП ИКАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДИТЕЛЬСТВУ Союз СоветскихСО 4 иалистицескииРеспублик ии 629517(51) М. Кл ,01 К 33 сое нием заявкиГеоуаарстееиией юетет Сомтв Иииистрое СССР оо делам изобретеиий и открытий(71) Заявитель ТЧИК ИНДУКЦИИ МАГНИТНОГО П И ХТОВАННОГО МАГНИТОПРОВОДА 54 ДА На чертеж иэоби пии магнитно Он содержит чатые электр 25 4, намвгничивИзобретение относится к измерительной технике, в частносги, к устройствам для измерения физических параметров переменного магнитного поля в исследуемом магнитопроводе и может быть использовано в электротехнике при контроле качества магнитонроводов, при нроведении научно-исследовательских работ для опенки качества магнитомягких материалов и при исследовании влияния техноло; гических факторов на параметры магнитопроводов,Известны игольчатые датчики, содержащие намвгничиваюшее устройство и четыре игольчатые электрода, которые образуют два электрических контура 1 1) .Недостаток этого датчика - низкая точность измерения.Из известных датчиков наиболее близким по своей технической сушносги является датчик, содержащий намагничиваюшее устройство и двв игольчатых и. один общий электроды, обраэуюшие два контура, каждый иэ которых замкнут через исследуемый магнитопровод, общий для обоих контуров электрод расположен симметрично относительно игольчатых электродов2 .Недостатком известного датчике является низкая точность измерения.Цель изобретения - повышение точности измерения эа счет сохранения плошади измеряемого контура. Это достигается тем, что и датчике, содержащем намагничиввюшее устройство, и два игольчатых и один общий электроды, образующих два контура, каждый из которых замкнут через исследуемый магнито провод, общий для обоих контуров электро расположен симметрично относительно игольчатых электродов, общий электрод. выполнен в виде контактирукхцего ножа, расположенного перпендикулярно к листам магнитопровода. е ражен датчик индукго оля магнитопроводвеобщий электрод 1, иголь ды 2 и 3, магнитопровод аюшую катушку 5.,ЫНТираж Заказ 6063/41 1 12 Подписное Датчик работает следующим образом,При контуром суммировании индукцированных в контурах ЗЛС индукцииЕ 1З расположенного внутри магнитопроводаО о о =О И)= -- =-5 =6 И)др дЬа аъ м О дЕ д 1 йЗгде О - напряжения между соот:ветствующимиэлектронами,После интегрирования во времени 10ЕИ) получают значения вектора индукции магнитного поля в исследуемомобразце -ву е И)бЬ)о15где й - единичный вектор нормали кплоскости контура 123.,Найдена искомая величина и следующие измерения проводятся после перестановки иголок 2 и 3 на следующую пластину, Таким образом, сохраняется постоянной плошадь трехугольника 1-2-3,простота измерения очевидна, а величинанасыщения магнитопр овода определяетсярасстояниями от намагничиваюшей катушки 25т.е, от первой пластины.УПрименение контактирующего ножапозволяет производить исследовання намагнитопроводе, ранее считающиесятрудоемкими, неудобными и дорогостоя ция измерений расширила пределы измерений и стало возможным исследоватьтакие электромагнитные процессы, каккраевой эффект магнитопровода, выделитьнормальную и тангенциальную составляющие индукции. Формула изобретения Датчик индукции магнитного полн шихтованного магнитопровода, содержащий намагничивающее устройство и два игольчатых и один общий электроды, об- разующие два контура, каждый из которых замкнут через исследуемый магнитопровод, общий для обоих контуров электрод расположен симметрично относительно игольчатыхэлектродов, отлич аюши йся тем, чтос целью повышения точности измерения за счет сохранения плошади измеряемого контура, общий электрод выполнен в виде контактирующего ножа, расположенного перпендикулярно к листам магнитопровода.Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР М 349962, кл, Я 01 Я, 33/02, 1972, 2, Авторское свидетельство СССР8, кл, С 01 К 33/02, 1976,илиал ППП "Патент,
СмотретьЗаявка
2481623, 03.05.1977
ПРЕДПРИЯТИЕ ПЯ Г-4012, КОВРОВСКИЙ ФИЛИАЛ ВЛАДИМИРОВСКОГО ПОЛИТЕХНИЧЕСКОГО ИНСТИТУТА
ХАЙТ ЯКОВ МОИСЕЕВИЧ, ГРЕЧКИН ЕВГЕНИЙ ТИМОФЕЕВИЧ
МПК / Метки
МПК: G01R 33/02
Метки: датчик, индукции, магнитного, магнитопровода, поля
Опубликовано: 25.10.1978
