Датчик индукции магнитного поля

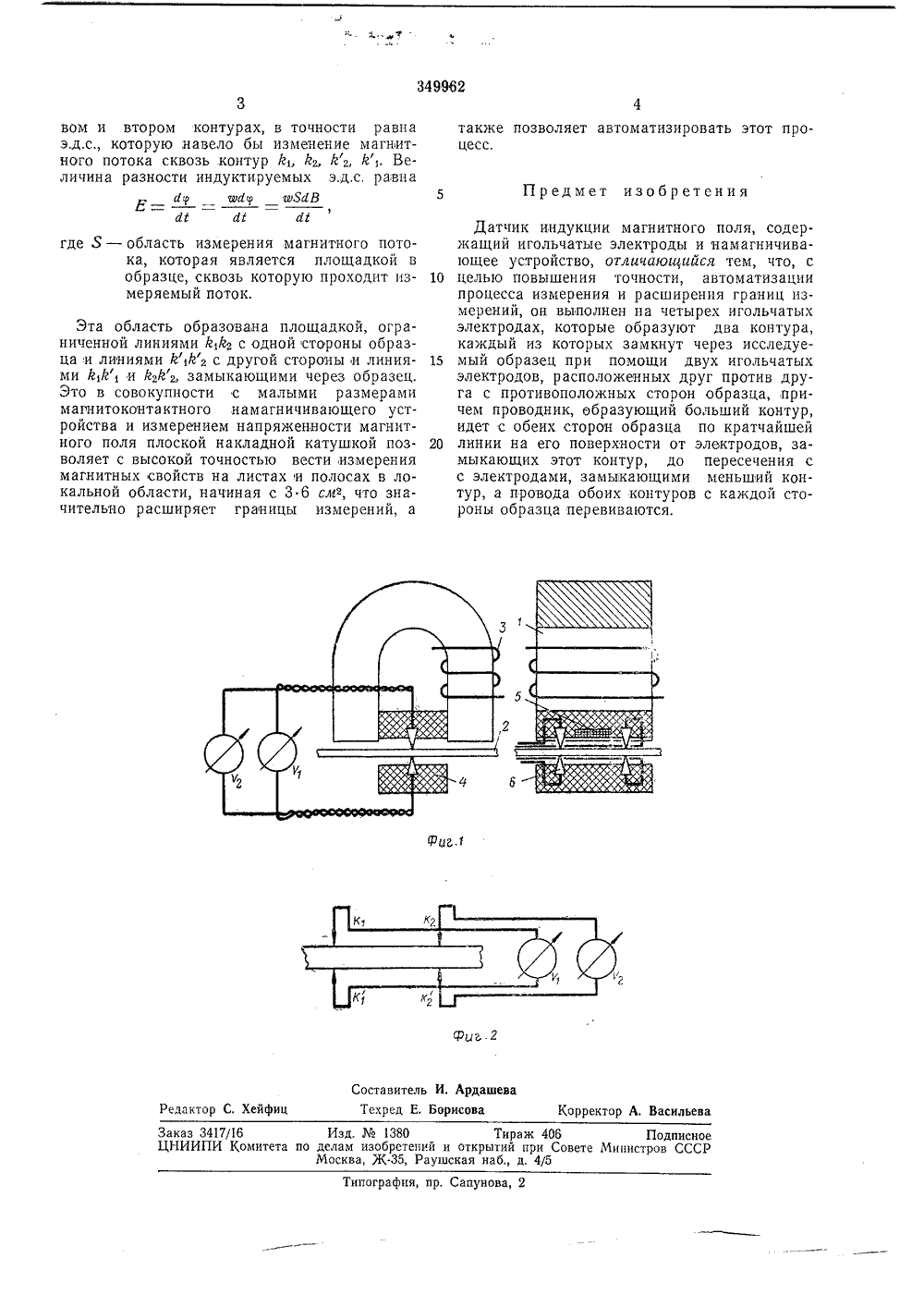

.1970 ( 143753818-10)ием заявкианисим ое Ч, Кл, 6 01 г 33 О Заявлено 12 с присоедп иорите Комитат ло делам обретений и открытий ри Совете Министров СССРУДК 621.317,441(088.8 убликова 4.1 Х,1972. Бюллетень28 кования описания 9.Х.1972 ата опуб Авторыизобретепи В. Селезнев, В, С. Бычков и Е. Т. ГречкиВладимирский политехнический институт аявитель ЧИК ИНДУКЦИИ МАГНИТНОГО П 2 О П И С А ИЗОБРЕТ Известны датчики для определения напря.женности и индукции магнитного поля в листовых образцах без их разрушения. Однако они обладают низкой точностью при определении индукции магнитного поля в локальной 5 области исследуемого образца.Для повышения точности автоматизации процесса измерений и расширения границы измерений предлагаемый датчик выполнен на четырех игольчатых электродах, которые об разуют два контура, каждый из которых замкнут через исследуемый образец при помощи двух игольчатых электродов, расположенных друг против друга с противоположных сторон образца, причем проводник, образующий 15 больший контур, идет с обеих сторон образца по кратчайшей линии на его поверхности от электродов, замыкающих этот контур, до пересечения с электродами, замыкающими меньший контур, а провода обоих контуров с 20 каждой стороны образца перевиваются.На фиг. 1 изображен предложенный датчик; на фиг, 2 - два контура, образуемые игольчатыми электродами.Магнитопровод намагпичивающего устрой ства 1 выполнен в виде С-образного сердечника, набранного из пластин ферромагнитного материала с высокой магнитной проницаемостью. Торцы магнитопровода шлифуют для лучшего контакта с образцом 2. На магнито провод намотана намагничивающая обмотка 3. Меяду торцами магнитопровода укреплена эбонитовая пластина 4, в которую встроена накладная катушка 5 для измерения напряженности магнитного поля и два электрода 6. Два других электрода 6 укреплены в эбонитовой пластинке неподвижно относительно намагничивающей системы с противоположной стороны образца,Принцип действия датчика индукции магнитного поля заключается в следующем. Первый контур йо г 1 замкнут через образец на вольтметр оь второй контур гоъ гв замкнут через образец на вольтметр ое, провода, идущие от контактов Й, и Й до контактов /г. и Ье, расположены близко к поверхности образца и идут по кратчайшему расстоянию. Начиная с контактов г и га, эти провода перевиваются между собой на каждой из сторон образца. Электродвижущую силу Е, индуктируемую в первом контуре, можно рассматривать как сумму двух электродвижущих сил: Е. - э.д,с., индуктпруемую в контуре гь г, гг, lгь и Ее - э,д.с., индуктируемую в конту. ре Ь, ое, г, но контур г, о, г - это и есть второй контур, охватывающий общую часть потока и замкнутый через образец в точках гвТаким образом, разность между электро. движущими силами, индуктируемыми в пер.349962 Предмет изобретения Составитель И. Ардашева дактор С, Хейфиц Техред Е. Борисова Корректор А, Васильеаказ 3417/16 Изд.1380 Тираж 406ЦНИИПИ Комитета по делам изобретений и открытий при Совете МиниМосква, Ж, Раушская наб., д. 4/5 Подписное ов СССР ипографпя, пр. Сапунова,вом и втором контурах, в точности равна э,д.с., которую навело бы изменение магнитного потока сквозь контур йй йз, й,. Величина разности индуктируемых э.д.с. равнаЫу оЫ юЫВ)Н Ж Л где 5 - область измерения магнитного потока, которая является площадкой в образце, сквозь которую проходит измеряемый поток. Эта область образована площадкой, ограниченной линиями АА с одной стороны образца и линиями Й 4 з с другой стороны и линиями Й,Й и Азйз, замыкающими через образец. Это в совокупности с малыми размерами магнитоконтактного намагничивающего устройства и измерением напряженности магнитного поля плоской накладной катушкой позволяет с высокой точностью вести измерения магнитных свойств на листах и полосах в локальной области, начиная с 3 6 смз, что значительно расширяет границы измерений, а также позволяет автоматизировать этот процесс,Датчик индукции магнитного поля, содержащий игольчатые электроды и намагничивающее устройство, отличающийся тем, что, с 10 целью повышения точности, автоматизациипроцесса измерения и расширения границ измерений, он выполнен на четырех игольчатых электродах, которые образуют два контура, каждый из которых замкнут через исследуе мый образец при помощи двух игольчатыхэлектродов, расположенных друг против друга с противоположных сторон образца, причем проводник, образующий больший контур, идет с обеих сторон образца по кратчайшей 20 линии на его поверхности от электродов, замыкающих этот контур, до пересечения с с электродами, замыкающими меньший контур, а провода обоих контуров с каждой стороны образца перевиваются.
