Датчик индукции магнитного поля

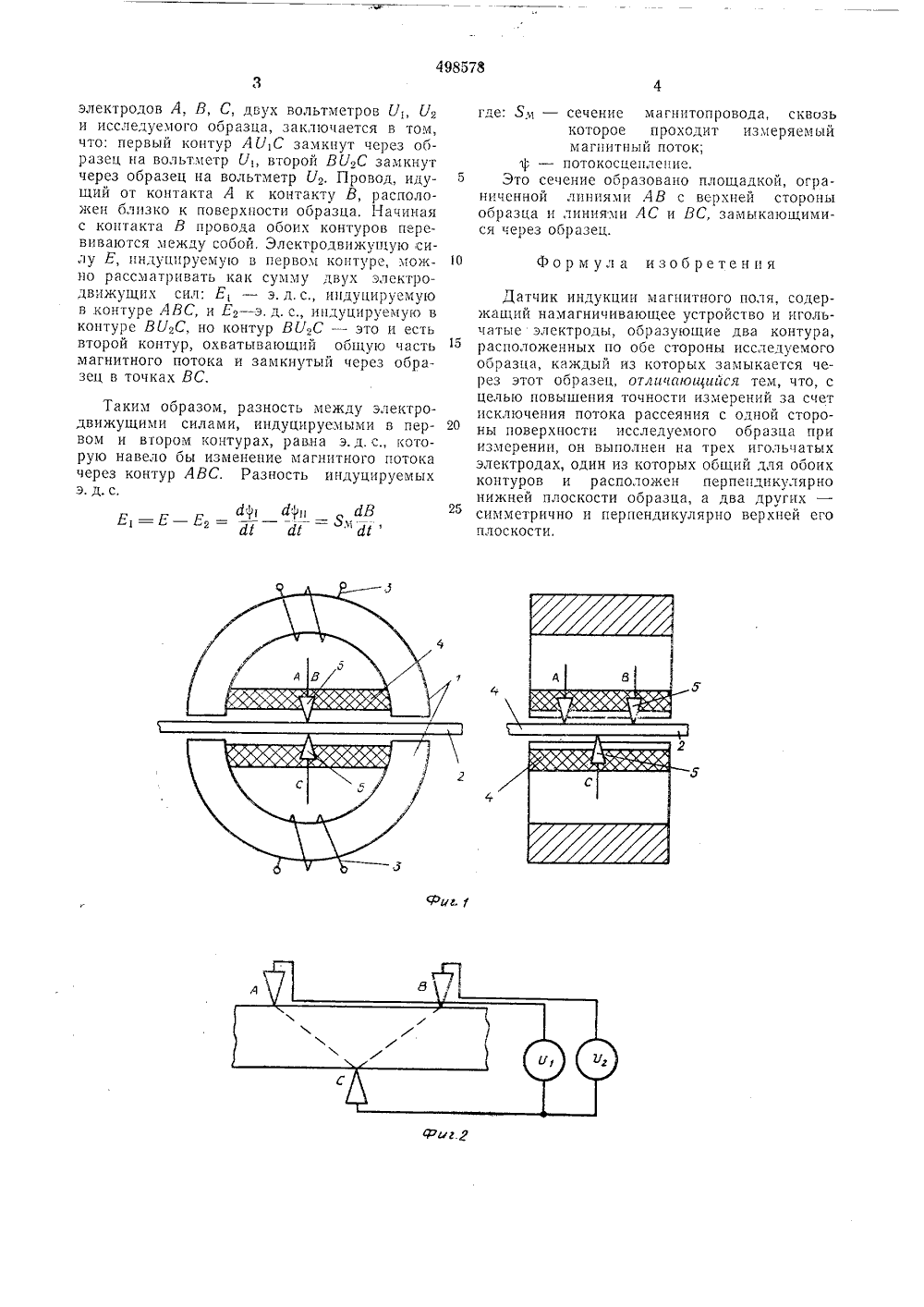

библиотекЬА ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(щ 493573 Союз Советских Соаиалистическа Республик(43) Опублико Госудврственнын комнте Совета Министров СССР по делам изобретенийи огкрьпий Бюллетень М гсания 17.06.76 53) УДК 6" 1 317 4(71) Заявитель НДУКЦИИ МАГНИТНОГО ПОЛ цц магнитной цнуд лектрических маши: форм ц копфигура(45) Дата опубликовапя о Изобретение относится к устройствам для магнитных измерении, в частности к уст 1 юистзам для цзмере;шя переменных величин, может быть использовано прц измерении магнитной индукции в магнитопроводе электрическпх машин, сердечников различных электромагнитных устройств, образцов неправильных форм и конфигураций, а также магнитных свойств листов, полос и лент из магцитомягких материалов.Известны датчики индукции магнитного поля для определения напряженности и индукции магнитного поля в листовых образцах без их разрушения. Они состоят из намагничцвающего устройства ц четырех игольчатых электродов, расположенных попарно по обе стороны исследуемого образца и образующих два контура, каждый из которых замыкается через исследуемый образец при помощи двух игольчатых электродов, расположенных друг против друга с противоположных сторон образца, причем, проводники, образующие большой контур, идут с ооеих сторон образца по кратчайшей линии на его поверхности от электродов, замыкающих этот контур, до пересечения с электродами, замыкающими меньший контур.Однако прц измеренции в;магнитопроводе э 1) образцов неправильных ций, в локальных областях листов, полос и лент возникает значительная погрешность из-за потока рассеяния, проходящего между. исследуемым образцом и проводниками, цдущимц с обеих сторон ооразца от одной пары электродов к другой.Цель изобретения - повышение точности измерения за счет исключения потока рассеяния с одной стороны поверхности исследуемого образца прц измерении. Предлагаемый датчик отличается тем, что он выполнен на трех игольчатых электродах, одц цз которых общий для обоих контуров и расположен перпендикулярно нижней плоскости образца, а два других - симметрично ц герпендцкулярцо верхней его плссксстц.На фцг. 1 изображедатчик индукции магнитного поля, на фцг. 2 - два котура, образуемых тремя игольчатыми электролами.Магнцтопровод намагнцчивающего устройства 1 выполнен пз двух С-образных сердечников, набранных из пластин ферромагнитного материала. Его торцы шлифуют для лучшего контакта с образцом 2, На магнцтопровод намотана намагпичцвающая осмстка 8, Между тсрцамц магпитопговсдз укре. леы текстолитовые пластины 4, в которые встроены три электрода 5.Пп т: ццп действия датчцка ццдукццц ма"- нитого поля, состоящего из трех игольчатыхэлектродов А, В, С, двух вольтметров У Уг и исследуемого образца, заключается в том, что: первый контур АУ 1 С замкнут через образец на вольтметр Уь второй ВУгС замкнут через образец на вольтметр Уг. Провод, идущий от контакта А к контакту В, расположен близко к поверхности образца. Начиная с контакта В провода обоих контуров перевиваются между собой. Электродвикучцую силу Е, индуцируемую в первом контуре, можно рассматривать как сумму двух электро- движущих сил: Е, - э.д,с., индуцируемую в контуре АВС, и Ег - э. д. с., индуцируемую в контуре ВУгС, но контур ВУгС - это и есть второй контур, охватывающий общую часть магнитного потока и замкнутый через образец в точках ВС. Таким образом, разность между электро- движущими силами, индуцируемыми в первом и втором контурах, равна э.д. с., которую навело бы изменение магнитного потока через контур АВС. Разность индуцируемых э,д.с,д Цп ИВЕ =Е - Е = ---- = Ям -- г -где: 5 м - сечение магнитопроВода, сквозькоторое проходит измеряемый магнитный поток;ф - потокосцепление,5 Это сечение образовано площадкой, ограниченной линиями АВ с верхней стороны образца и линиями АС и ВС, замыкающимися через образец.о Формула изобретения Датчик индукции магнитного поля, содеркащий намагничивающее устройство и игольчатые электроды, ооразующие два контура, расположенных по обе стороны исследуемого образца, каждый из которых замыкается через этот образец, отличающийся тем, что, с целью повышения точности измерений за счет исключения потока рассеяния с одной стороны поверхности исследуемого образца при измерении, он выполнен на трех игольчатых электродах, один из которых общий для обоих контуров и расположен перпендикулярно нижней плоскости образца, а два других - симметрично и перпендикулярно верхней его плоскости.
