Генератор тепловых сигналов

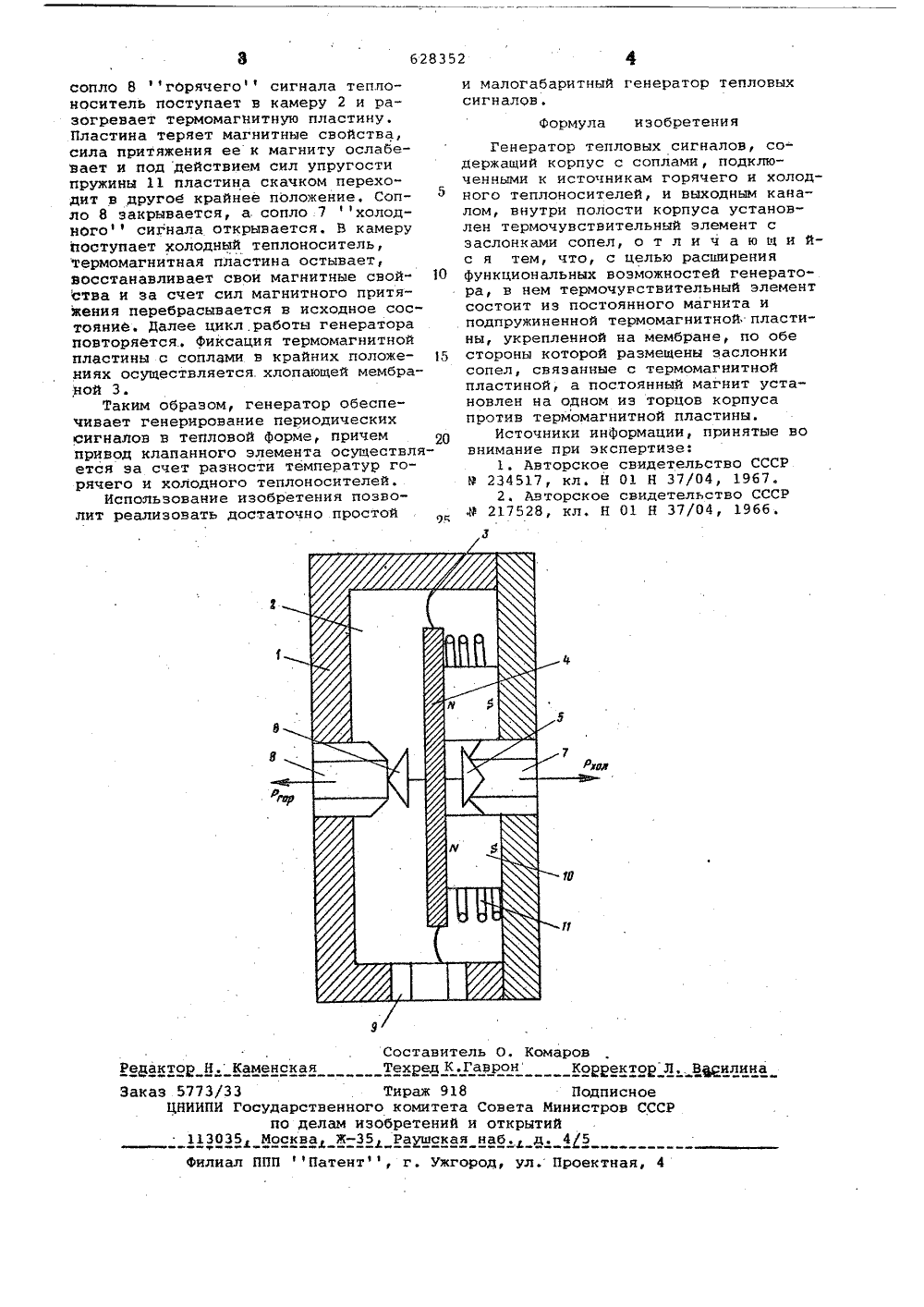

0 П-ВШЙ.М е ИЗОБРЕТЕНИЯ Сеюз Советскик Социаиистическиа Республик(1) М. КаР 15 С 4/00 с присоединением заявки лв Государственный комитетСовета Министров СССРпо делам изобретенийи открытий(45) Дата опубликования описания 24,0878(72) Автори изобретения В.П. Иелякин, М.И. Кутарев и А.М. Литвиненко Воронежский политехнический институт .(54) ГЕНЕРАТОР ТЕПЛОВЫХ СИГНАЛОВ Изобретение относится к элементамтеплоавтоматики, а более конкретно,к устройствам, используемым для построения логических схем на тепловыхэлементах, применяемых для автоматического регулирования различных технологических параметров, связанныхс температурой (система теплоники) .Известны теплочувствительные устройства, содержащие корпус .с циркулирующей жидкостью или газом, снабженный соплами, перекрываемюе заслонками, которыми управляет теплочувствительный элемент(11 .Наиболее близким по технической 5сущности к данному изобретению явля-ется генератор тепловых импульсов,содержащий корпус с соплами, подключенными к источникам горячего н холодного теплоносителей, и выходным фканалом, внутри полости корпуса установлен термочувствительный элементс заслонками сопел 121 . Однако этоустройство не обеспечивает генерирование периодических тепловых сигналов (требуется наличие минимумдвух аналогичных устройств),С целью раствирения функциональныхвозможностей генератора термочувствительный элемент состоит из постояи- ф ного магнита и подпружиненной термомагнитной пластины, укрепленной на мембране, по обе стороны которой размещены заслонки сопел, связанные с термомагнитной пластиной, постоянный магнит установлен на одном из торцов корпуса против термомагнитной пластины.На чертеже изображен общий вид предлагаемого генератора, разрез.Генератор содержит корпус 1, образующий камеру 2, в которой с помощью хлопающей мембраны 3 закреплена термомагнитная пластина 4; С пластиной по обе стороны мембраны закреплены заслонки 5 и 6, взаимодействутрщие с соплами 7 и 8, подсоединенными к источникам холодного и горячего теп.лоносителей Рд и Р гор. Камера имеет выходной канал 9. Против пластины 4 расположен на одном из торцов неподвижно постоянный магнит 10Пластина подпружинена пружиной 11Пластина 4 и магнит 10 образуют термочувствительный элемент.Генератор работает следующим обРазом.В исходном состоянии пластина 4 притянута к магниту 10 и сопло 7 ф холодногоф сигнала закрыто. Через628352 Состани Техред К ль О. КоГаврон аровКоррект Подписн вистров актор Н. Каменская ФВ и Тираж 918 кого комитета Совета Ми изобретений и открытийеССР и сопло 8 горячегоф сигнала теппоноситель поступает в камеру 2 и разогревает термомагнитную пластину.Пластина теряет магнитные свойства, сила притяжения ее к магниту ослабевает и под действием сил упругости пружины 11 пластина скачком переходит в другое крайнее положение. Сопло 8 закрывается, а. сопло 7 холодногоф сигнала открывается. В камеру поступает холодный теплоноситель, термомагнитная пластина остывает, восстанавливает свои магнитные свой ства и за счет сил магнитного притяйения перебрасывается в исходное сос- тояниЕ. Далее цикл работы генератора повторяется., Фиксация термомагнитной пластины с соплами в крайних положе ниях осуществляется хлопающей мембра,ной 3.Таким образом, генератор обеспечивает генерирование периодических сигналов в тепловой форме, причем 20 привод клапанного элемента осуществляется эа счет разности температур горячего и холодного теплоносителей.Использование изобретения позволит реализовать достаточно простой Заказ 5773/33 ЦНИИПИ Государствен по делам 113035 Москва Жи малогабаритный генератор тепловыхсигналов. Формула изобретения Генератор тепловых сигналов, со- держащий корпус с соплами, подключенными к источникам горячего и холодного теплоносителей, и выходным каналом, внутри полости корпуса установлен термочувствительный элемент с заслонками сопел, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных воэможностей генератора, в нем термочувствительный элемент состоит из постоянного магнита и подпружиненной термомагнитной пластины, укрепленной на мембране, по обе стороны которой размещены заслонки сопел, связанные с термомагнитной пластиной, а постоянный магнит установлен на одном из торцов корпуса против термомагнитной пластины.Источники информации, принятые во внимание при экспертизе:Авторское свидетельство СССР Р 234517, кл. Н 01 Н 37/04, 1967.2, Авторское свидетельство СССР Р 217528, кл, Н 01 Н 37/04, 19 бб .
