Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 617822
Авторы: Гильдингерш, Степанов
Текст

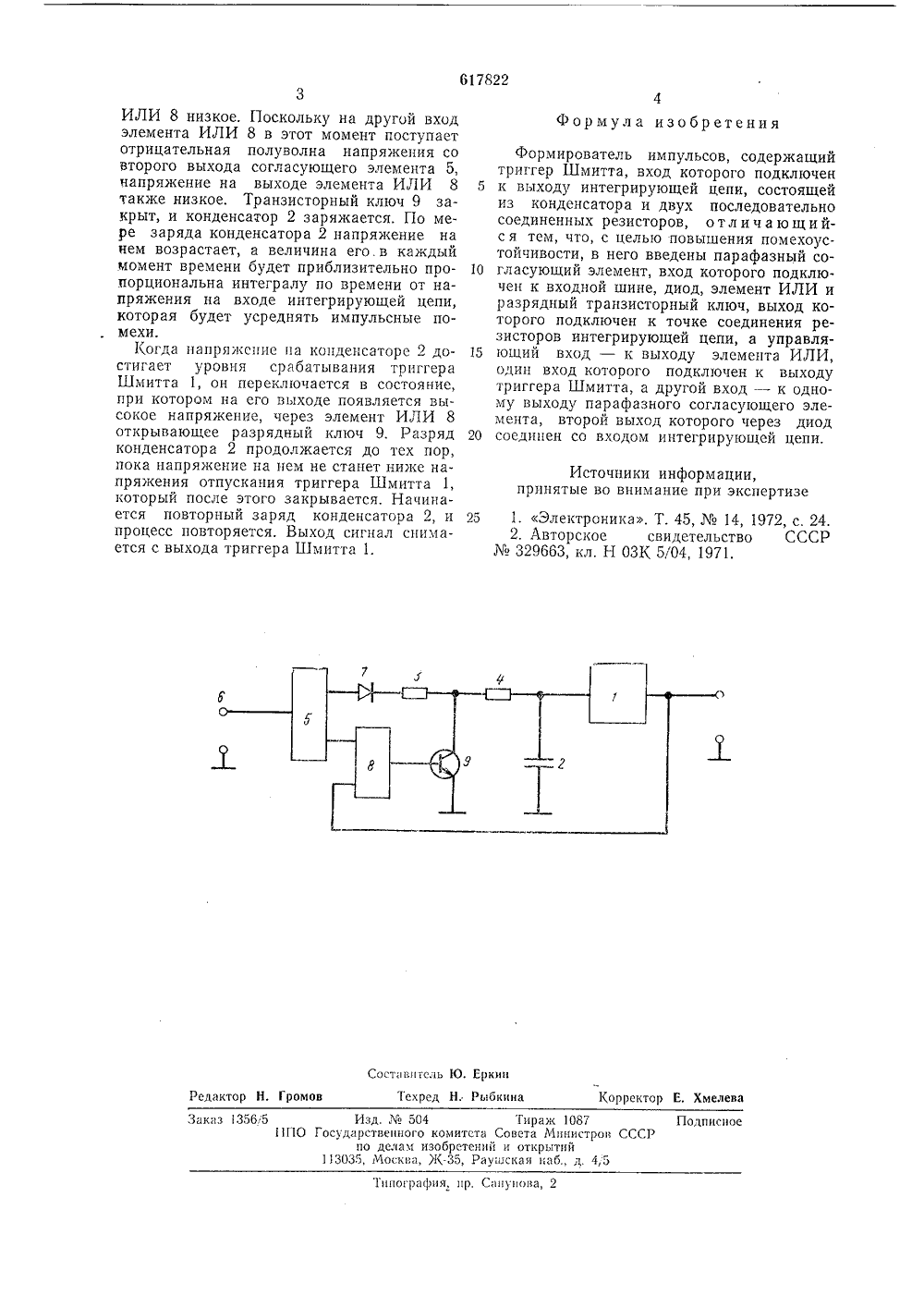

(45) Дата опублик ета Министров 30,07.8. Боллстснь28 (53) УДК 621,374,3, С. Степ нов 1) Заявнтел УЛЪСОВ 4) фОРМИРОВ ЛЬ 1Изобретение относится к импульсной технике и может быть использовано в автома- н ике и вычислительнои технике, Известны формирователи импульсов. Один пз известных формирователей выполнен на основе триггера Шмитта. Недостаток этого формирователя заключается в низкой надежности 1.Наиболее близким к изобретению является формирователь импульсов, содержащий 10 триггер Шмитта, вход которого подключен к выходу интегрирующей цепи, состоящей из конденсатора и двух последовательно соединенных резисторов 21. Однако этот формирователь имеет недостаточную номе хоустойчивость.Цель изобретения - повышение пустойчивости формирователя импуль омехосов. 0 5 0 импульсовий элемент, дной шипе, ый транзиподключен интегрируд - к выд которого Шмитта, а у парафазорой выход Для этого в формирователь введены парафазный согласующ вход которого подключен к вхо диод, элемент ИЛИ и разряд сторный ключ, выход которого к точке соединения резисторов ющей цепи, а управляющий вхо ходу элемента ИЛИ, один вхо подключен к выходу триггера другой вход - к одному выход ного согласующего элемента, вт которого через диод соединен со входом интегрирующей цепи.На чертежике приведена схема предлагаемого формирователя импульсов,Вход триггера Шмитта 1 подключен к выходу интегрирующей цепи, состоящей из конденсатора 2 и двух последовательно соединенных резисторов 3 и 4. Кроме того, формирователь содержит парафазный согласующий элемент 5, вход которого подключен к входной шине 6, диод 7, элемент ИЛИ 8 и разрядный транзисторный ключ 9. Выход ключа 9 подключен к точке соединения резисторов 3 и 4, а управляющий вход - к выходу элемента ИЛИ 8, один вход которого подключен к выходу триггера Шмитта 1, а другой вход - к выходу элемента 5. Второй выход элемента 5 через диод 7 соединен со входом интегрирующей цепи (с резистором 3).Входное напряжение поступает на вход элемента 5, напряжения на выходах которого сдвинуты друг относительно друга на 180. Положительная полуволна напряжения с одного выхода элемента 5 через диод 7 поступает на вход интегрирующей цепи. В начальный момент времени напряжение на конденсаторе 2 равно нулю, напряжение па выходе триггера Шмитта 1 и соответственно на одном из входов элемента617822 Составитель Ю. Еркин Корректор Е. Хмелева Техред Н. Рыбкина Редактор Н. Громов Подписное Изд. Мо 504 Гираж 1087 11 ПО Государственного комитста Совета Мннистров СССР по делам изобретений и открытий 113035, Москва, Ж, Раугпскан паб., д. 4,5Заказ 1356:5 1 ппографпи, пр. Сапунова, 2 ИЛИ 8 низкое, Поскольку на другой вход элемента ИЛИ 8 в этот момент поступает отрицательная полуволна напряжения со второго выхода согласующего элемента 5, напряжение на выходе элемента ИЛИ 8 5 также низкое. Транзисторный ключ 9 закрыт, и конденсатор 2 заряжается. По мере заряда конденсатора 2 напряжение на нем возрастает, а величина его. в каждый момент времени будет приблизительно про порциональна интегралу по времени от напряжения на входе интегрирующей цепи, которая будет усреднять импульсные помехи.Когда напряжение на конденсаторе 2 до стигает уровня срабатывания триггера Шмитта 1, он переключается в состояние, при котором на его выходе появляется высокое напряжение, через элемент ИЛИ 8 открывающее разрядный ключ 9. Разряд 20 конденсатора 2 продолжается до тех пор, пока напряжение на пем не станет нилсе напряжения отпускания триггера Шмитта 1, который после этого закрывается. Начинается повторный заряд конденсатора 2, и 25 процесс повторяется, Выход сигнал снимается с выхода триггера Шмитта 1. Формула изобретения Формирователь импульсов, содержащий триггер Шмитта, вход которого подключен к выходу интегрирующей цепи, состоящей из конденсатора и двух последовательно соединенных резисторов, о т л и ч а ю щ и йс я тем, что, с целью повышения помехоустойчивости, в него введены парафазный согласующий элемент, вход которого подключен к входной шине, диод, элемент ИЛИ и разрядный транзисторный ключ, выход которого подключен к точке соединения резисторов интегрирующей цепи, а управляющий вход - к выходу элемента ИЛИ, один вход которого подключен к выходу триггера Шмитта, а другой вход - к одному выходу парафазного согласующего элемента, второй выход которого через диод соединен со входом интегрирующей цепи. Источники информации,принятые во внимание при экспертизе1. Злектроника. Т. 45, Ю 14, 1972, с. 24.2. Лвторское свидетельство СССР Ио 329663, кл. Н ОЗК 5/04, 1971.
СмотретьЗаявка
2429435, 16.12.1976
ПРЕДПРИЯТИЕ ПЯ М-5374
СТЕПАНОВ СЕРГЕЙ СЕРГЕЕВИЧ, ГИЛЬДИНГЕРШ СЕМЕН ЕФИМОВИЧ
МПК / Метки
МПК: H03K 5/13
Метки: импульсов, формирователь
Опубликовано: 30.07.1978
