Генератор синхроимпульсов

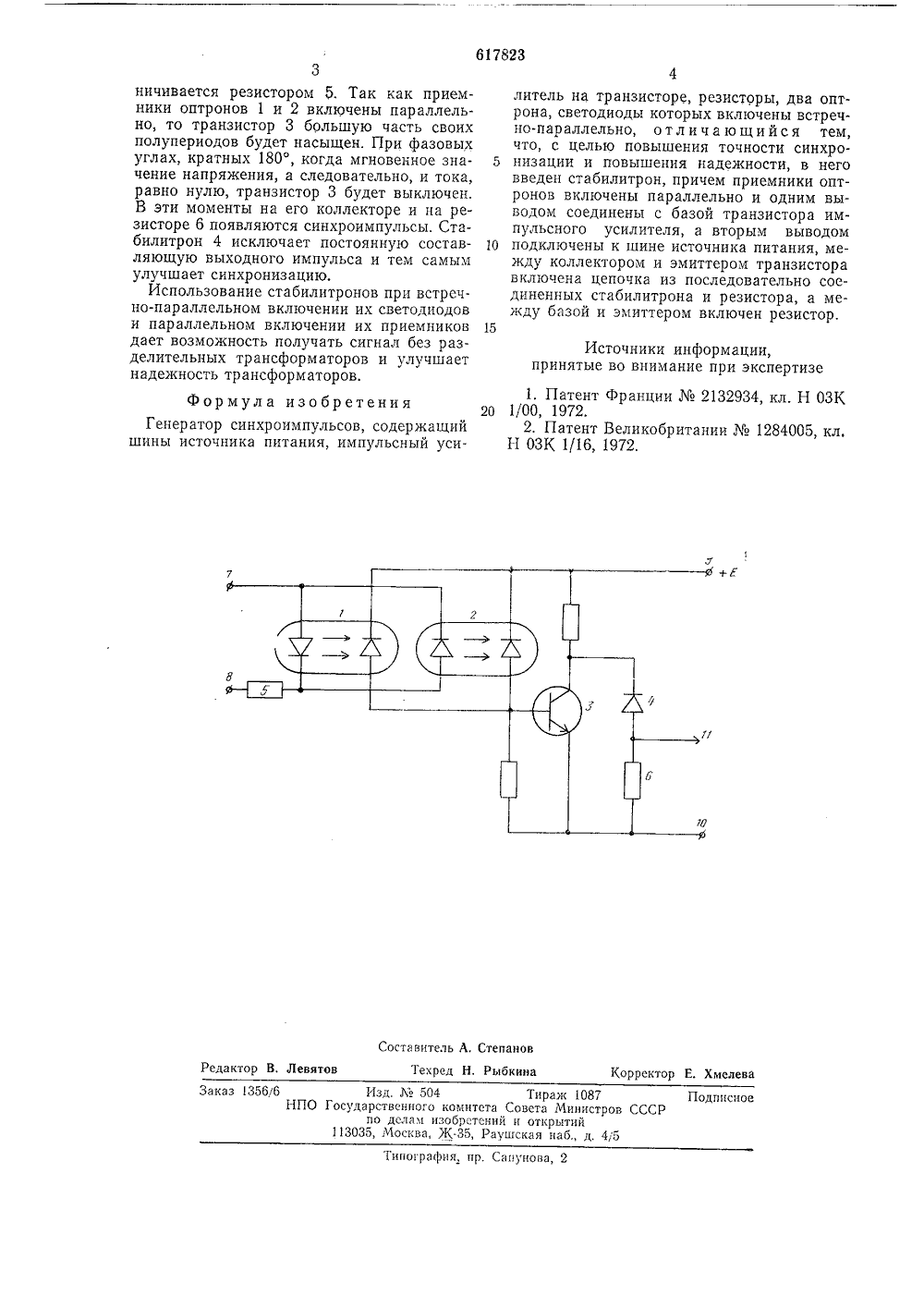

(22) Заявлено 01.02,77 (21) 244 с присоединением заявки М 7 Ь 98/18-2 23) Приоритет43) Опубликовано 30.0 Государственный комитет Совета Министров СССР(45) Дата опубликования описания 13.07.78 открыт(72) Ав рбаков Е, Д. Кара Ордена Трудового укторское бюро аналбретени 1) Заявите расного Знамени специальноетического приборострорния АН СССР "-ОИМ 11 УЛЬСОВ 4) ГЕНЕРАТО ющим образомния на светерез них огр Изобретение относится к импульснике и может использоваться в увах, требующих синхронизации счастотой или сетью переменногочастности, в генераторах фазового угла тиристорных регуляторов.Известны генераторы синхроимпульсов.Первый из известных генераторов, содержащий генератор фазового угла, развязывающий трансформатор, цепь синхронизации от сети, имеет недостаточную надежность 111,Наиболее близким техническим решением к изобретению является генератор синхроимпульсов, содержащий шины источника питания, импульсный усилитель на транзисторе, резисторы, два оптрона, светодиоды которых включены встречно-параллельно 121. Недостатками этого генератора являются несимметричность схемы относительно обоих полупериодов питающего напряжения, что не позволяет достигнуть высокой точности синхронизации, а такженизкая надежность.Целью изобретения является повышениеточности синхронизации и повышение надежности генераторов синхроимпульсов.Для этого в генератор синхроимпульсов,содержащий шины источника питания, импульсный усилитель на транзисторе, рези- ЗО сторы, два оптрона, светодиоды которых включены встречно-параллельно, введен стабилитрон, причем приемники оптронов включены параллельно и одним выводом соединены с базой транзисторов импульсного усилителя, а вторым выводом подключены к шине источника питания, между коллектором и эмиттером транзистора включена цепочка из последовательно соединенных стабилитрона и резистора, а между базой и эмиттером включен резистор.На чертеже приведена схема генератора.Генератор синхроимпульсов содержит оптроны 1 и 2, импульсный усилитель на транзисторе 3, включенном по схеме с общим эмиттером, стабилитрон 4, резисторы 5 и б, входные шины 7 и 8, шины питания 9 и 10 и выходную шину 11, причем шина 8 через резистор 5 и соединенные с ним последовательно-встречно параллельно включенные светодиоды оптронов 1 и 2 соединены с шиной 7, шина 9 через параллельно включенные приемники оптронов 1 и 2 подсоединена к базе транзистора 3, коллектор которого через стабилитрон 4 соединен с шиной 11, связанной через резистор б с шиной 10,Генератор работает следуПри подаче сетевого пита одиоды оптронов 1 и 2 ток ча617823 Составитель тепано Тек Корректор бкина едактор евят мелева Изд Ъе о 04сударственного коми по делам изобр13035, Москва, ЖЗаказ 3567 Тираж 1087ета Совета Министровсний и открытийРаушская наб., д. 4 5 дписно Н Типография, пр. Сапунова,ничивается резистором 5. Так как приемники оптронов 1 и 2 включены параллельно, то транзистор 3 большую часть своихполупериодов будет насыщен. При фазовыхуглах, кратных 180, когда мгновенное значение напряжения, а следовательно, и тока,равно нулю, транзистор 3 будет выключен.В эти моменты на его коллекторе и на резисторе 6 появляются синхроимпульсы. Стабилитрон 4 исключает постоянную составляющую выходного импульса и тем самымулучшает синхронизацию.Использование стабилитронов при встречно-параллельном включении их светодиодови параллельном включении их приемников 15дает возможность получать сигнал без разделительных трансформаторов и улучшаетнадежность трансформаторов,Формула изобретения Генератор синхроимпульсов, содержащийшины источника питания, импульсный усилитель на транзисторе, резисторы, два оптрона, светодиоды которых включены встречно-параллельно, о т л и ч а ю щ и й с я тем, что, с целью повышения точности синхронизации и повышения надежности, в него введен стабилитрон, причем приемники оптронов включены параллельно и одним выводом соединены с базой транзистора импульсного усилителя, а вторым выводом подключены к шине источника питания, между коллектором и эмиттером транзистора включена цепочка из последовательно соединенных стабилитрона и резистора, а между базой и эмиттером включен резистор. Источники информации,принятые во внимание при экспертизе
