Генератор пачек импульсов

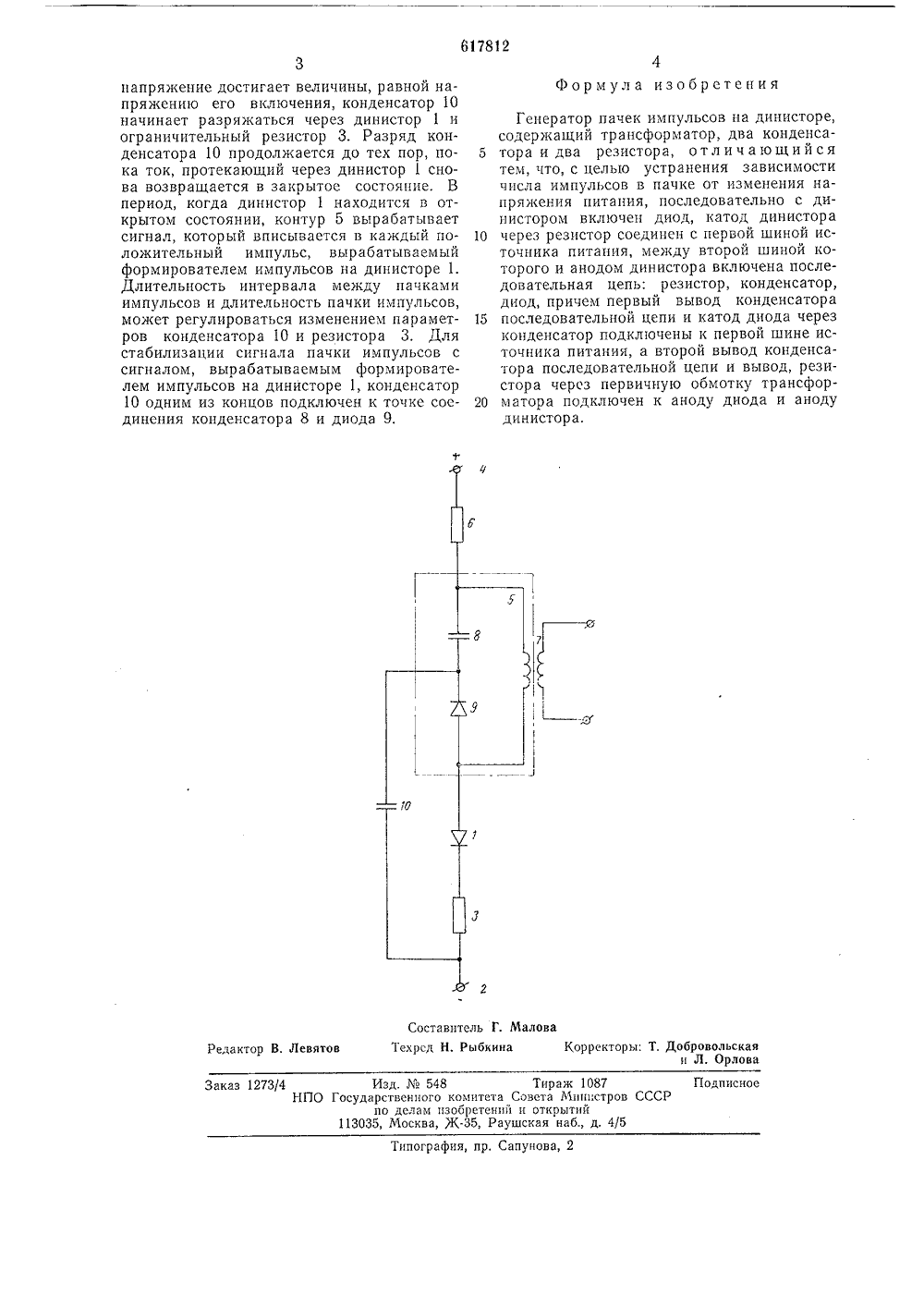

присо ен заявкиГосударственный комите Совета Министров СССР 23) Приорит 43) Опубли овано 30.07.78, Бюллетень28 53) УДК 621.373.5(088.8) ве иелам иаобретений и открытий5) Дата опубликования описания 12.07.7(71) Заявите,юс 4) ГЕНЕРАТОР ПАЧЕК ИМПУЛЬСОВ Изобретение относится к устройствам формирования импульсов и может быть использовано в электроавтоматике.Известен генератор пачки импульсов, содержаций формирователь импульсов и трансформатор. Зтот генератор имеет нестабильность промежутка между пачками импульсов по времени. Из известных устройств наиболее близким к изобретению по технической сущности является генератор 10 импульсов на динисторе, содержащий трансформатор, два конденсатора и два резистора. Режимом генерации пачек импульсов можно управлять, изменяя напряжение питания, при этом изменяется число выход ных импульсов в каждом периоде генерации. Однако в этом устройстве число импульсов в пачке зависит от изменения напряжения питания.С целью устранения зависимости числа импульсов в пачке от изменения напряжения питания в генераторе пачек импульсов на динисторе последовательно с динистором включен диод, катод динистора через резистор соединен с первой шиной источника питания, между второй шиной которого и анодом динистора включена последовательная цепь: резистор, конденсатор, диод, причем первый вывод конденсатора последовательнои цепи и катод диода через конденсатор подключены к первой шине источника питания, второй вывод конденсаторапоследовательной цепи и вывод резисторачерез первичную обмотку трансформатораподключен к аноду диода и аноду динистора.На чертеже представлена электрическаясхема генератора пачек импульсов,Генератор состоит из динистора 1, катодкоторого подключен к отрицательной шине2 источника питания через резистор 3, аанод подключен к положительной шине 4источника питания через контур 5 и резистор 6. Контур 5 содержит трансформатор7, зашунтированный последовательно соединенным конденсатором 8 и диодом 9, точкасоединения которых через конденсатор 10подключена к отрицательной шине 2 источника питания,Генератор пачек импульсов работает следующим образом.В исходном сос 1 оянии без подачи напряжения питания динистор 1 находится в закрытом состоянии. При подаче напряженияпитания, которое должно быть обязательнобольше напряжения включения динистора1, начинает заряжаться конденсатор 10 отисточника питания, когда на динисторе 1Редактор В. Левят Изд.54 осударственного по делам113035, Москва, Тираж 1087комитета Совета Мишьстров Собретений и открытийЖ, Раушская наб., д. 4/5 аказ 1273/4 ис 1 П ипография, пр. Сапунов напряжение достигает величины, равной напряжению его включения, конденсатор 10 начинает разряжаться через динистор 1 и ограничительный резистор 3. Разряд конденсатора 10 продолжается до тех пор, пока ток, протекающий через динистор 1 снова возвращается в закрытое состояние. В период, когда динистор 1 находится в открытом состоянии, контур 5 вырабатывает сигнал, который вписывается в каждый положительный импульс, вырабатываемый формирователем импульсов на динисторе 1. Длительность интервала между пачками импульсов и длительность пачки импульсов, может регулироваться изменением параметров конденсатора 10 и резистора 3. Для стабилизации сигнала пачки импульсов с сигналом, вырабатываемым формирователем импульсов на динисторе 1, конденсатор 10 одним из концов подключен к точке соединения конденсатора 8 и диода 9. Формула изобретения Генератор пачек импульсов на динисторе,содержащий трансформатор, два конденса тора и два резистора, отличающийсятем, что, с целью устранения зависимости числа импульсов в пачке от изменения напряжения питания, последовательно с дипистором включен диод, катод динистора 10 через резистор соединен с первой шиной источника питания, между второй шиной которого и анодом динистора включена последовательная цепь; резистор, конденсатор, диод, причем первый вывод конденсатора 15 последовательной цепи и катод диода черезконденсатор подключены к первой шине источника питания, а второй вывод конденсатора последовательной цепи и вывод, резистора через первичную обмотку трансфор матора подключен к аноду диода и анодудинистора.
