Способ получения алюмосиликатов

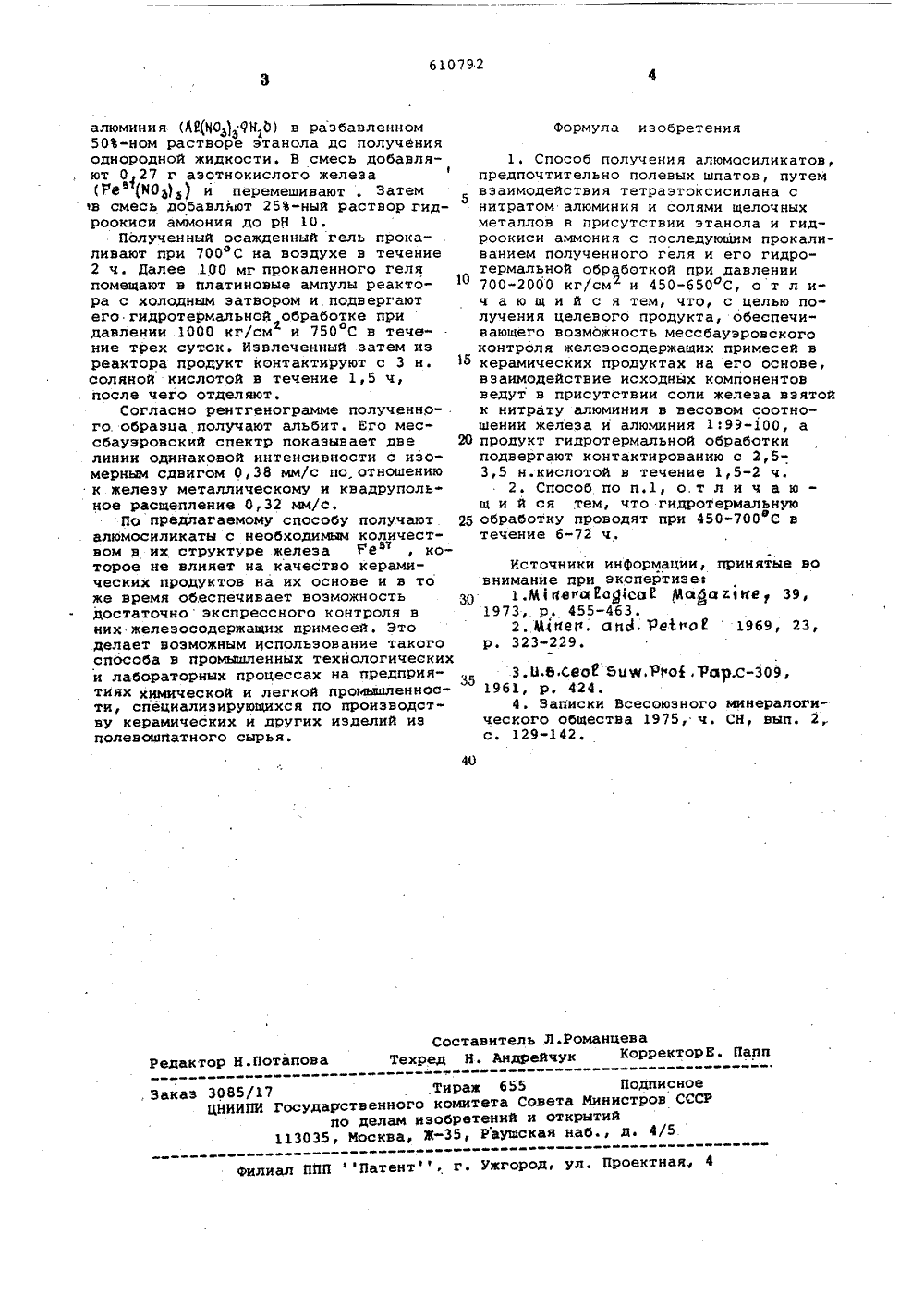

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОятУ СВИДЕТЕЛЬСТВУ Союз Советскиа Социалистических Республик(43) Опубликовано 1506,78.бюллетень Рбв 22 аардвратввааыЯ ааввит 6 аввтв Мааватрав 666 аа дваввв авабрвтванЯи атврытаЯ(45) Дата опубликования описания 1705,7 2) вторЫ изобрете Н.В.Котов, В.А,Франк-Каменецкий, А.А.Рюмин, С.Б.Томилов и А.В,Калямин Ленинградский Ордена Ленина и Знамени государственный унив 71) Заявит(54) СПОСОБ ПОЛУЧЕНИЯ АЛЮИОСИЛИКА Однако по данному способу получают лишь безжелезистые полевые шпаты, что делает невозможным их использование для контроля железосодержащих при месей в керамических материалах, на" пример, по мессбауэровскому эФфекту,Цель изобретения - получение алюмосиликатов, предпочтительно полевых шпатов, обеспечивающих возможность мессбауэровского контроля железосодержащих примесей в керамических продук тах на их основе.Поставленная цель достигается тем, что взаимодействие тетразтоксисилана снитратом алюминия и солями щелочных металлов ведут в присутствии соли же" лева тевзятой к нитрату алюминия в весовом отношении железа и алюминият 1:99-100, а также в присутствии этанола и гидроокиси аммония с последующим прокаливанием полученного геля и его гидротермальной обработкой при давлении 700-2000 кг/см и 450-700 Сй о в течение 6-72 ч, а затем контактированием полученного продукта с 2,5- 3,5 н.соляной кислотой в течение 1,5- 2 ч.П р и м е р. Смешивают в стеклометрическом количестве тетраэтоксисилан, азотнокислый натрий 3 аа(0) и нитрат пособам териалов керамиоле-ичестчто ования 1Изобретение относится к сполучения алюмосиликатных маи может быть использовано в ческом производстве.Известны способы получения безжелезистых алюмосиликатов, включающие гидротермальную обработку осажденного алюмосиликатного геля в щелочном ра" створе при повышенных давлении и температуре 1 21Известен также способ получения полевых шпатов путем гидротермальной обработки железистой слюды в присутствии кислорода 132.Получаемый по данному способу ивой шпат содержит значительное колво примеси железа (до 20,5 РЕаО), делает его непригодным для использ в керамическом производстве.Наиболее близким предлагаемому изобретению является способ получения алюмосиликатов, например,.полевых шпатов, путем взаимодействия тетраэтоксисилана с нитратом алюминия и солями щелочных металлов в присутствий эталона и при добавлении раствора гидро" окиси алюминия с последующим прокаливанием осажденного геля и его гидротермальной обработкой при давлении 700-2000 кг/см и 200-650 С 14(. дена Трудового Красноготет имени А.А.л(данова, Заказ 3085/17 ,Тираж 655 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 алюминия (А 0(8041 9 й О) в раэбавленном50-ном растворе этанола до полученияоднородной жидкости. В смесь добавляют 027 г аэотнокислого железа( РВ (НО 1 э ) и перемешивают, ЗатемЬв смесь добавляют 25-ный раствор гидроокиси аммония до РН 10.Полученный осажденный гель прокаливают при 700 фС на воздухе в течение2 ч. Далее 100 мг прокаленного геляпомещают в платиновые ампулы реактора с холодным затвором и.подвергаютего гидротермальной обработке придавлении 1000 кг/см и 750 С в течение трех суток, Извлеченный затем изреактора продук контактируют с 3 н.соляной кислоой в течение 1,5 ч,после чего отделяют,Согласно рентгенограмме полученного образца получают альбит. Его мессбауэровский спектр показывает двелинии одинаковой интенсивности с изомерным сдвигом 0,38 мм/с по, отношениюк железу металлическому и квадрупольное расщепление 0,32 мм/с.По предлагаемому способу получаюталюмосиликаты с необходимым количеством в их структуре железа Реэ , которое не влияет на качество керамических продуктов на их основе и в тоже время обеспечивает возможностьдостаточно экспрессного контроля вних желеэосодержащих примесей. Этоделает возможным использование такогоспособа в промышленных технологическихи лабораторных процессах на предприятиях химической и легкой промышленнос"ти, специализирующихся по производству керамических и других изделий иэполевошпатного сырья. 1. Способ получения алюмосиликатов,предпочтительно полевых шпатов, путемвзаимодействия тетраэтоксисилана снитратом алюминия и солями щелочныхметаллов в присутствии этанола и гидроокиси аммония с последующим прокаливанием полученного геля и его гидро 10термальной обработкой при давлении700-2000 кг/см н 450-650 С, о т л и 2ч а ю щ и й с я тем, что, с целью получения целевого продукта, обеспечивающего возможность мессбауэровского15контроля железосодержащих примесей вкерамических продуктах на его основе,взаимодействие исходных компонентовведут в присутствии соли железа взятойк нитрату алюминия в весовом соотношении железа и алюминия 1:99-100, аЮ продукт гидротермальной обработкиподвергают контактированию с 2,53,5 н.кислотой в течение 1,5-2 ч.2. Способ по п.1, о.т л и ч а ющ и й ся тем, что гидротермальную25 обработку проводят при 450-7000 втечение 6-72 ч,Источники информации, принятые вовнимание при экспертизе:1.мз яетчхйаясае яафа 1 ке39,1973, р. 455-463.2. Ю 4 ИЮР, анс 3, 7 ЕЕфОЕ1969, 23,р. 323-229.3.О,в.еаоЕ апач,эо%,Магр.С,1961, Р. 424.4, Записки Всесоюзного минералогического общества 1975, ч. СН, вып. 2.с. 129-142,
