Генератор импульсов

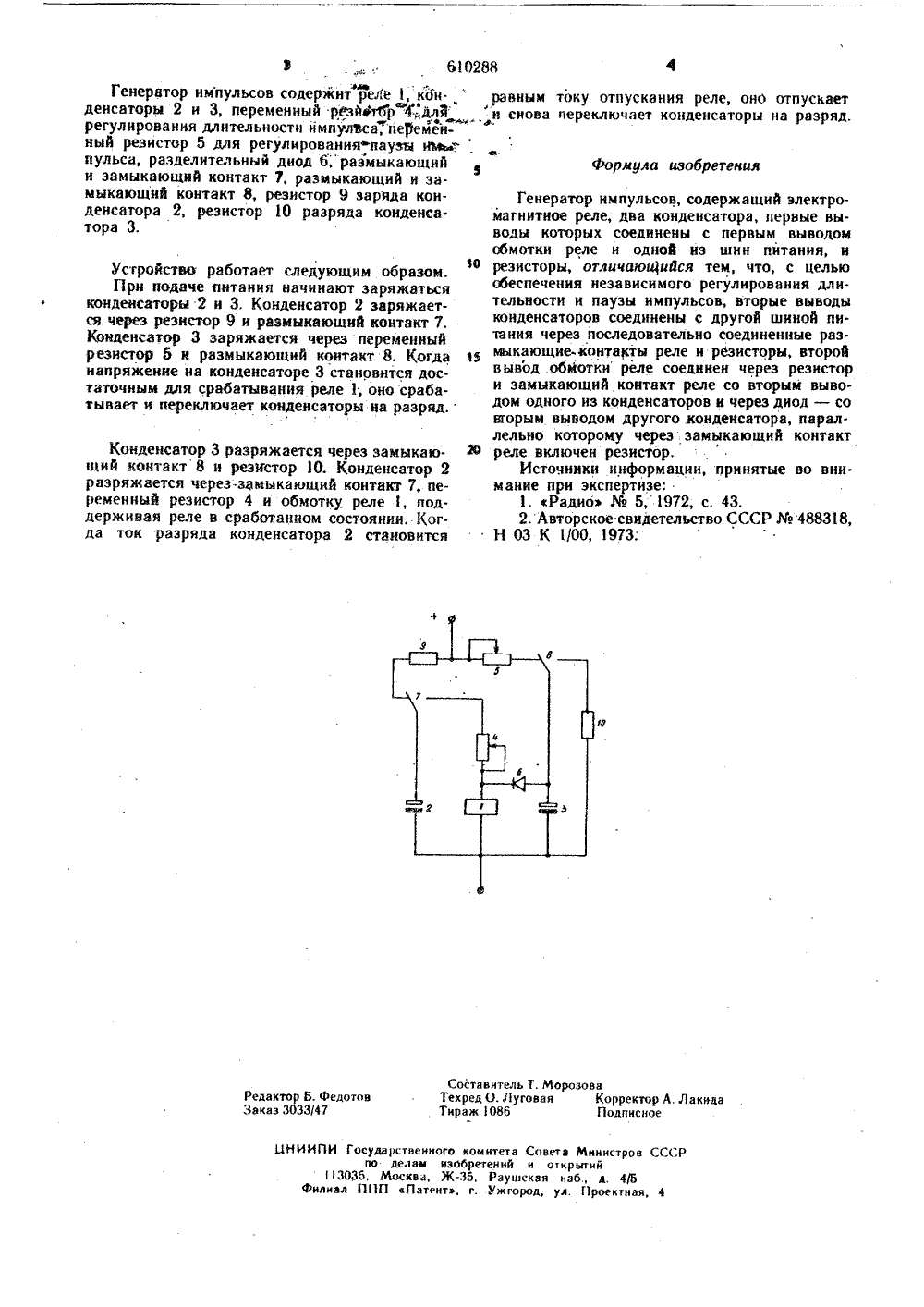

)И,Кл, Н ОЗ К ЗР Геюудаустмпьб емот байта Ивора Щ па двамзобам 3 в втхрытй) Приоритет 43) Опублнковано 05,06,78,Бюллетень И46) Дата опубликования описания ЯЯ,О УДК 62,. 31(54) ГЕНЕРАТОР 2н нормально открытый контакт первого реле,Резисторы в цепи питания обмотки первого ивторого реле шунтированы дополнительныминормально открытыми контактами первого ивторого реле соответственно 21.Недостатком такого генератора импульсовявляется необеспеченность независимого регулнровання, длительности н паузы импульсов.С целью обеспечения независимого регулирования длительности и паузМ импульсовв генераторе импульсов, содержащем электромагнитное реле, два конденсатора, первые выводы которых соединены с первым выводомобмотки реле я одной нз шнн питания, и ре.знсторы, вторые выводы конденсаторов соединены с другой шиной питания через последовательно соединенные размыкающие контак.ты реле и резисторы, второй вывод обмоткиреле соедннен через резистор и замыкающийконтакт реле со вторым выводом од,ного нзконденсаторов и через диод - со вторымвыводом другого конденсатора, параллельнокоторому через замыкающий контакт реле включен резистор,На чертеже представлена принципиальнаясхема предлагаемого генератора импульсов. импульсной технноматнцескнх снсИзобретение относятся кке, предназначается для авттем контроля.Известны генераторы импульсов, содержащие два реле н два конденсатора, причем носледовательная цепь нз обмотки первого реле, размыкающего контакта второго реле н первого конденсатора, соединена параллельно последо вательной цепи нз второго конденсатора, раэ.мыкающего контакта первого реле н обмотки . второго реле; замыкающие контакты этих жеЕ пар контактов реле связаны с обмотками одноименных реле 1.Основной недостаток таких генераторов нМ- . пульсов - невозможность незавнснмой регу.лировкн длительности паузы н длительности импульса.5Наиболее близок к предлагаемому генератор импульсов, содержащий два реле, обмотки каждого нз которых шунтированы конденсатором н подключены к нсточннку питания, прячем обмотка первого реле подключена к нсточ- О нику питання через цепочку нз последовательно соединенных резистора и нормально закрытого контакта второго реле, а обмотка второго реле подключена к источнику питания через последовательно соединенные другой резистор610288 Генератор импульсов, содержащий электромагнитное реле, два конденсатора, первые выводы которых соединены с первым выводомсбмотки реле и одной из шнн питания, и10 резисторы, отличающийся тем, что, с цельюобеспечения независимого регулирования длительности и паузы импульсов, вторые выводыконденсаторов соединены с другой шиной питания через последовательно соединенные размыкающие-контакты реле и резисторы, второйвывод .обмотки реле соединен через резистори замыкающий контакт реле со вторым выводом одного из конденсаторов ы через диод - совгорым выводом другого .конденсатора, параллельно которому через замыкающий контактвн реле включен резистор,Источники информации, принятые во внимание при экспертизе:1, Радио5, 1972, с. 43.2. Авторское свидетельство СССР488318,Н 03 К ЦОО, 1973; Устройство работает следующим образом, При подаче питания начинают заряжаться конденсаторы 2 и 3. Конденсатор 2 заряжается через резистор 9 я размыкающий контакт 7, Конденсатор 3 заряжается через переменный резистор 5 я размыкающий контакт 8, Когда напряжение на конденсаторе 3 становится достаточным для срабатывания реле 1, оно срабатывает н переключает конденсаторы на разряд. Конденсатор 3 разряжается через замыкающий контакт 8 и резистор 10. Конденсатор 2 разряжается через-замыкающий контакт 7, переменный резистор 4 и обмотку реле 1, поддерживая реле в сработанном состоянии. Когда ток разряда конденсатора 2 становится Составитель Т. МорозоваТехред О. Луговая Корректор А, Лакнда Тираж 108 б Подписное Редактор Б. федотовЗаказ 3033/47 ЫНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий 1 13035, Москва, Ж, Раунгская нзб., д. 4/5 Филиал ППП вПатентэ, г. Ужгород, ул. Проектная, 43 4Генератор импульсов содержит реЛе 1, кон-равным току отпускання реле, оно отпускает денсаторы 2 и 3, переменный резЫтбр 4 для "я снова переключает конденсаторы на разряд. регулирования длительности ймпуглъса, перемен-ный резистор 5 для регулирования паузтя нмь-:пульса, разделительный диод 6; размыкающий Формуда изобретенияи замыкающий контакт 7, размыкающий и замыкающий контакт 8, резистор 9 заряда конденсатора 2, резистор 10 разряда конденсатора 3.
