Резервированный генератор импульсов

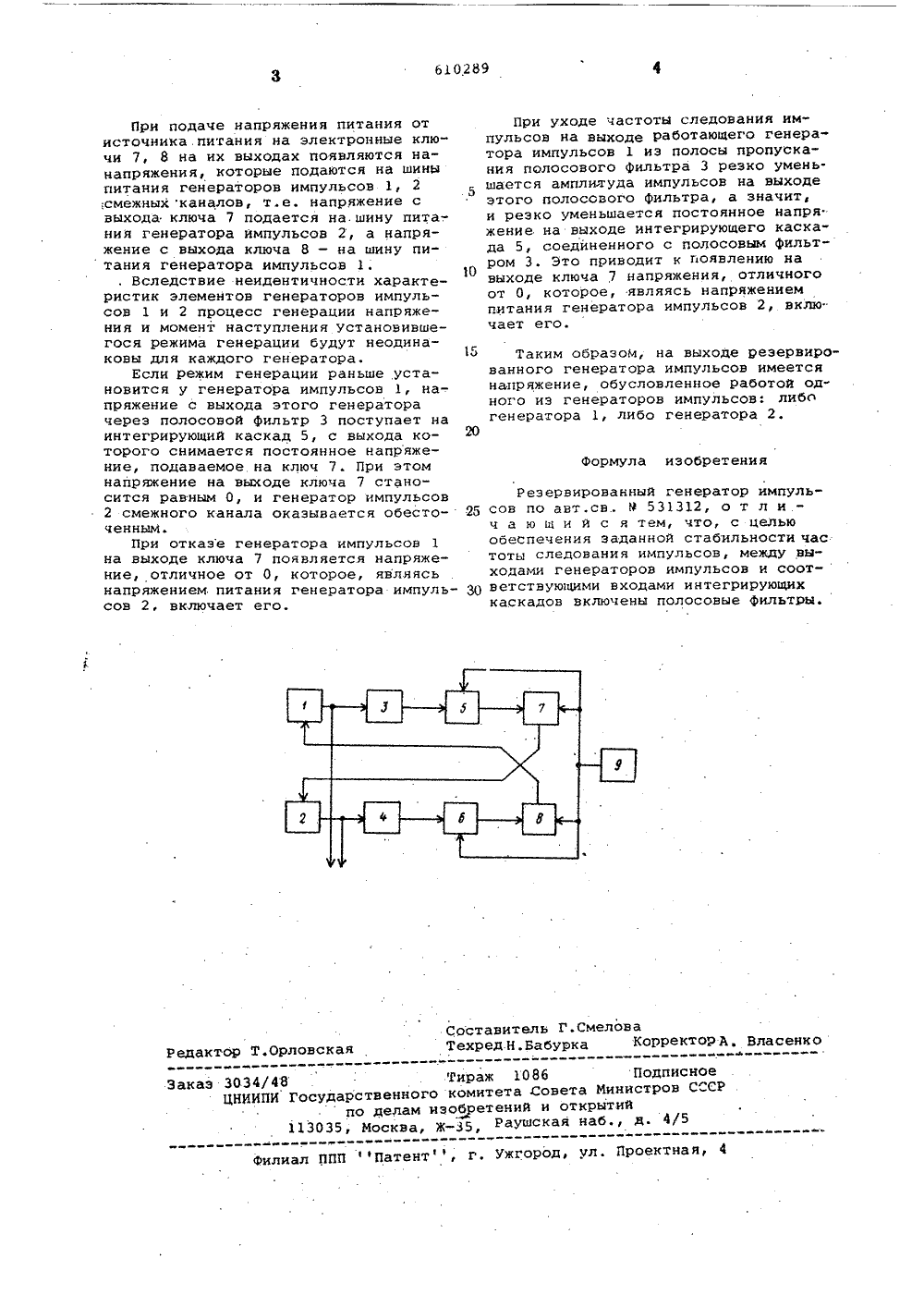

ОП И Союз Советскик Сщиапистическиа Республик(22) Заявлено 231276 (21) 2433184/18-21 Н 03 К 3/02 с присоединением заявки РЙ(23) Приоритет Гееудеретееееый еевететОееете Меееетрее СВОРее реев етееретеееее етерытеФ(45) Дата опубликования описания 160578(54) РЕЗЕРВИРОВАННЫЙ ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может использоваться в цифровых измерительных приборах, в устройствах управления вычислительных машин в качестве задающего тактового генератора.Известен резервированный генератор импульсов по основному авт.св. 9531312 который содержит два генератора импуль. сов, два интегрирующих каскада, два 10 ключа и источник питания 11.Такой генератор некритичен,к неисправностям, приводящим к сравнительно небольшим изменениям частоты следования выходных импульсов, и его прецпочтительно использовать в случаях возможного появления неисправностей, являющихся причиной срыва генератора или значительного изменения частоты. Применение таких резервированных ге нераторов целесообразно в случае использования кварцевых резонаторов.Целью изобретения является обеспечение заданной стабильности частоты следования импульсов на выходе резер вированного генератора.Эта цель достигается тем, что в резервированном генераторе импульсов, содержащем два генератора импульсов, два интегрирующих каскада, два ключа 80 и источник питания, между выходамигенератов импульсов и соответствующи .ми входами интегрирующих каскадов введены полосовые фильтры,На чертеже представлена структурная схема предложенного резервированного генератора импульсов. На "хемепоказаны два генератора импульсов 1и 2, выход первого из которых подключен ко входу первого полосового фильтра 3, а выход второго подключен ковходу втброго полосового фильтра 4.Выход полосового фильтра 3 соединен:о входом интегрирующего каскада 5,а выход полосового фильтра 4 - со входом интегрирующего каскада б. Резервированный генератор импульсов содер.жит также два ключа 7, 8, управляющийвход первого из которых -соединен с.выходом первого интегрирующего каскада 5, управляющий вход второго ключа8 соединен с выходом интегрирующегокаскада 6, выходы ключей 7 и 8 подсоединены соответственно к шинам питания смежных генераторов импульсов,а источник питания 9 подключен к шинам питания интегрирующих каскадов5, б и ключей 7 и 8,Генератор импульсов работает следующим образом610289 Формула изобретения Составитель Г.СмеловаРедактор Т.Орловская Техред Н.Бабурка Корректор асенк 1086 Подписноеета Совета Министров С СРений и открытийРаушская наб., д. 4/5 Тира Государственного коми по дедам изобре 113035, Москва, Ж, каз 3034/4 ЦНИИПИлиал ППП Патент, г. Ужгород, ул. Проектная При подаче напряжения питания от источника.питания на электронные ключи 7, 8 на их выходах появляются нанапряжения, которые подаются на шины питания генераторов импульсов 1, 2 :,смежных каналов, т.е. напряжение с выхода ключа 7 подается на.шину пита-. ния генератора импульсов 2, а напряжение с выхода ключа 8 - на шину питания генератора импульсов 1.. Вследствие неидентичности характеристик элементов генераторов импульсов 1 и 2 процесс генерации напряжения и момент наступления установившегося режима генерации будут неодинаковы для каждого генератора,Если режим генерации раньше, установится у генератора импульсов 1, напряжение с выхода этого генератора через полосовой Фильтр 3 поступает на интегрирующий каскад 5, с выхода которого снимаетея постоянное напряжение, подаваемое на ключ 7. При этом напряжение на выходе ключа 7 станосится равным О, и генератор импульсов 2 смежного канала оказывается обесточенным.При откаэе генератора импульсов 1 на выходе ключа 7 появляется напряжение, отличное от О, которое, являясь напряжением питания генератора импульсов 2, включает его. При уходе частоты следования импульсов на выходе работающего генератора импульсов 1 иэ полосы пропускания полосового фильтра 3 резко уменьшается амплитуда импульсов на выходе этого полосового Фильтра, а значит, и резко уменьшается постоянное напря жение на выходе интегрирующего каска" да 5, соединенного с полосовым Фильтром 3, Это приводит к появлению на выходе ключа 7 напряжения, отличного от О, которое, являясь напряжением питания генератора импульсов 2, включает его. 18 Таким образом, на выходе резервированного генератора импульсов имеется напряжение, обусловленное работой одного иэ генераторов импульсов: либо генератора 1, либо генератора 2.20 Резервированный генератор импуль 25 сов по авт,св М 531312, о т л ич а ю щ и и с я тем, что, с цельюобеспечения заданной стабильности частоты следования импульсов, между выходами генераторов импульсов и соот-30 ветствующими входами интегрирующихкаскадов включены полосовые фильтры.
